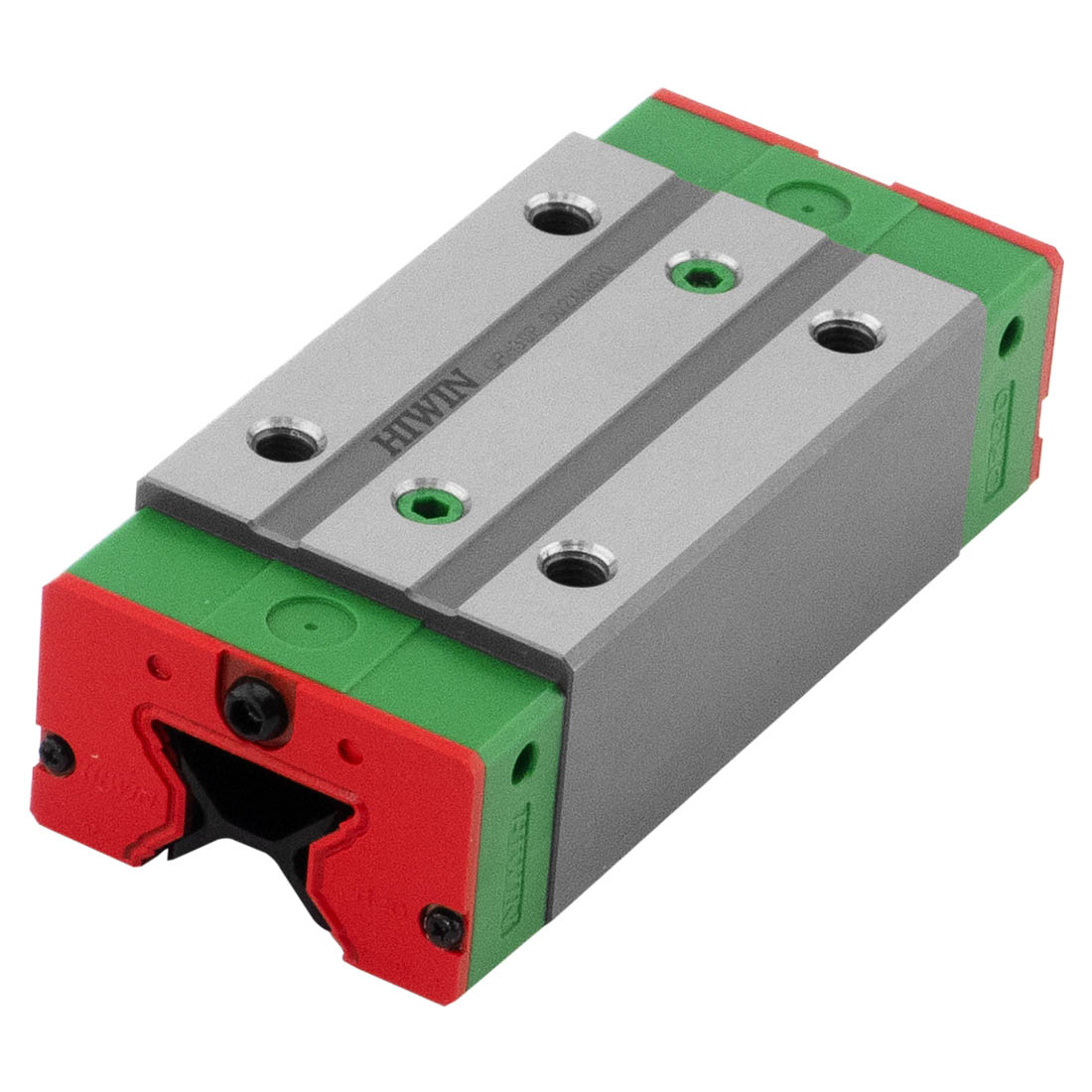

Каретка HIWIN QRH30CAZBP

Конструкция линейных направляющих QR-серии

1. каретка (блок)
2. торцевая заглушка
3. заглушка крепёжное отверстия рельсовой направляющей
4. рельс
5. рециркуляционные трубки
6. ролики
7. сепаратор SynchMotion^TM
8. нижнее уплотнение
9. смазочный ниппель
10. смазочный ниппель

Серия роликовых линейных направляющих HIWIN QR с технологией SynchMotion^TM характеризуется сверхвысокой грузоподъёмностью и сниженным уровнем шума. В каретке используется четыре ряда роликов, расположенных под углом контакта 45 градусов. Упругая деформация поверхности линейного контакта при нагрузке значительно снижается, что обеспечивает большую жесткость и более высокую грузоподъемность во всех четырех направлениях нагрузки. В стандартных сериях элементы качения при движении постоянно контактируют друг с другом, создавая тем самым трение скольжения. Для предотвращения этого трения в каретках QR ролики начинают катиться последовательно и остаются разделенными с помощью сепаратора SynchMotion. Это позволяет тем самым сохранить кинетическую энергию элемента чрезвычайно стабильной и эффективно уменьшить колебания сопротивления качению. Роликовые направляющие серии QR обладают большей грузоподъемностью при меньших размерах, чем шариковые системы. Каретки QR совместимы с рельсами серии RG аналогичного типоразмера.

Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
