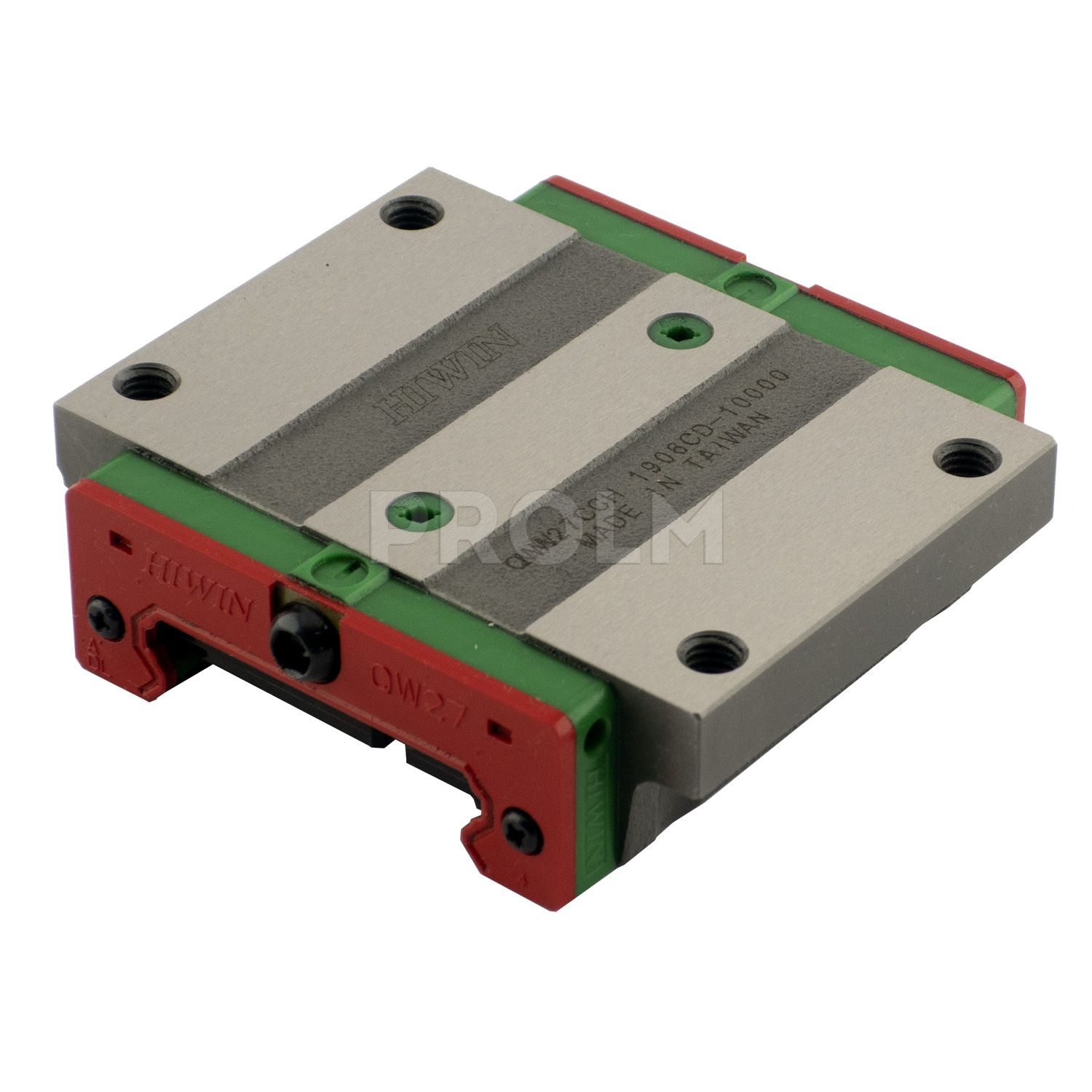

Каретка HIWIN QWW35CCZ0H

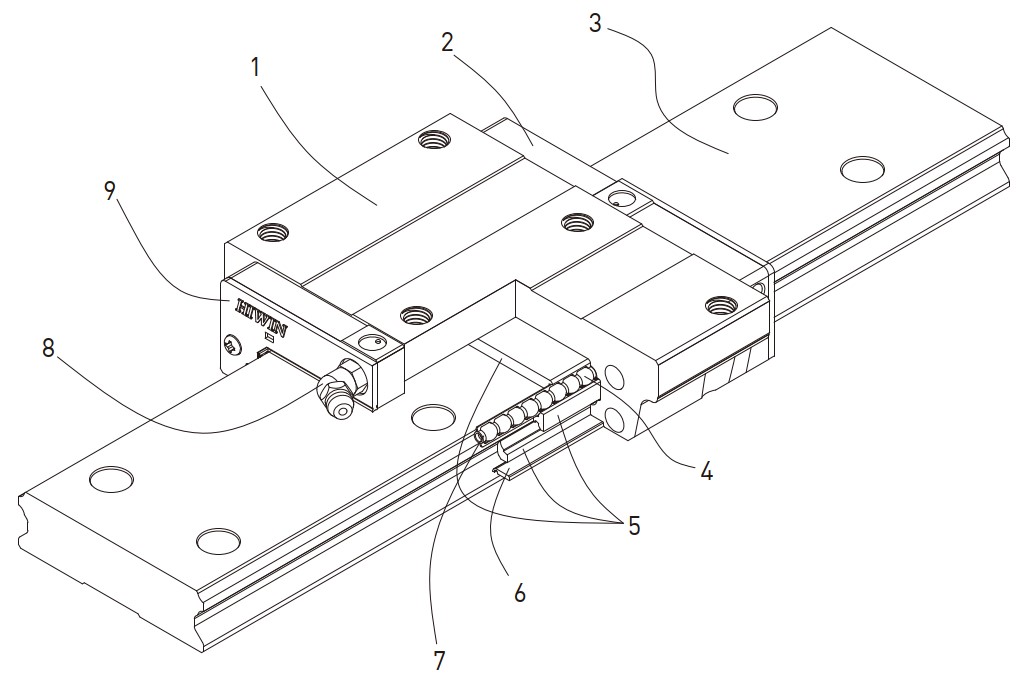

Конструкция линейных направляющих QW-серии

1. каретка (блок)
2. торцевая заглушка
3. рельс
4. шарики
5. фиксатор
6. нижнее уплотнение
7. сепаратор SynchMotion^TM
8. смазочный ниппель
9. торцевое уплотнение

Линейные направляющие HIWIN серии QW с технологией SynchMotion^TM обладают всеми преимуществами серии WE, которая отличается высокой моментной жесткостью и подходит для однорельсовых или компактных систем. Вместе с тем, элементы качения в обычных шариковых направляющих при движении постоянно контактируют друг с другом, создавая тем самым трение скольжения. Для предотвращения этого трения в каретках QW шарики начинают катиться последовательно и остаются разделенными с помощью специального сепаратора SynchMotion. Это позволяет тем самым сохранить кинетическую энергию элемента чрезвычайно стабильной и эффективно уменьшить колебания сопротивления качению. Сепаратор представляет собой цепочку полых колец со сквозным отверстием для облегчения циркуляции смазки. Технология SynchMotion^TM обеспечивает более тихое и плавное движение, превосходную смазку и более длительный срок службы. Данный тип линейных направляющих является взаимозаменяемым. Каретки QW совместимы с рельсами серии WE аналогичного типоразмера.

Область применения: оборудование для автоматизации, транспортное оборудование, прецизионное измерительное оборудование, оборудование для полупроводниковой отрасли, машины для выдувного формования, линейные модули, робототехника.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
