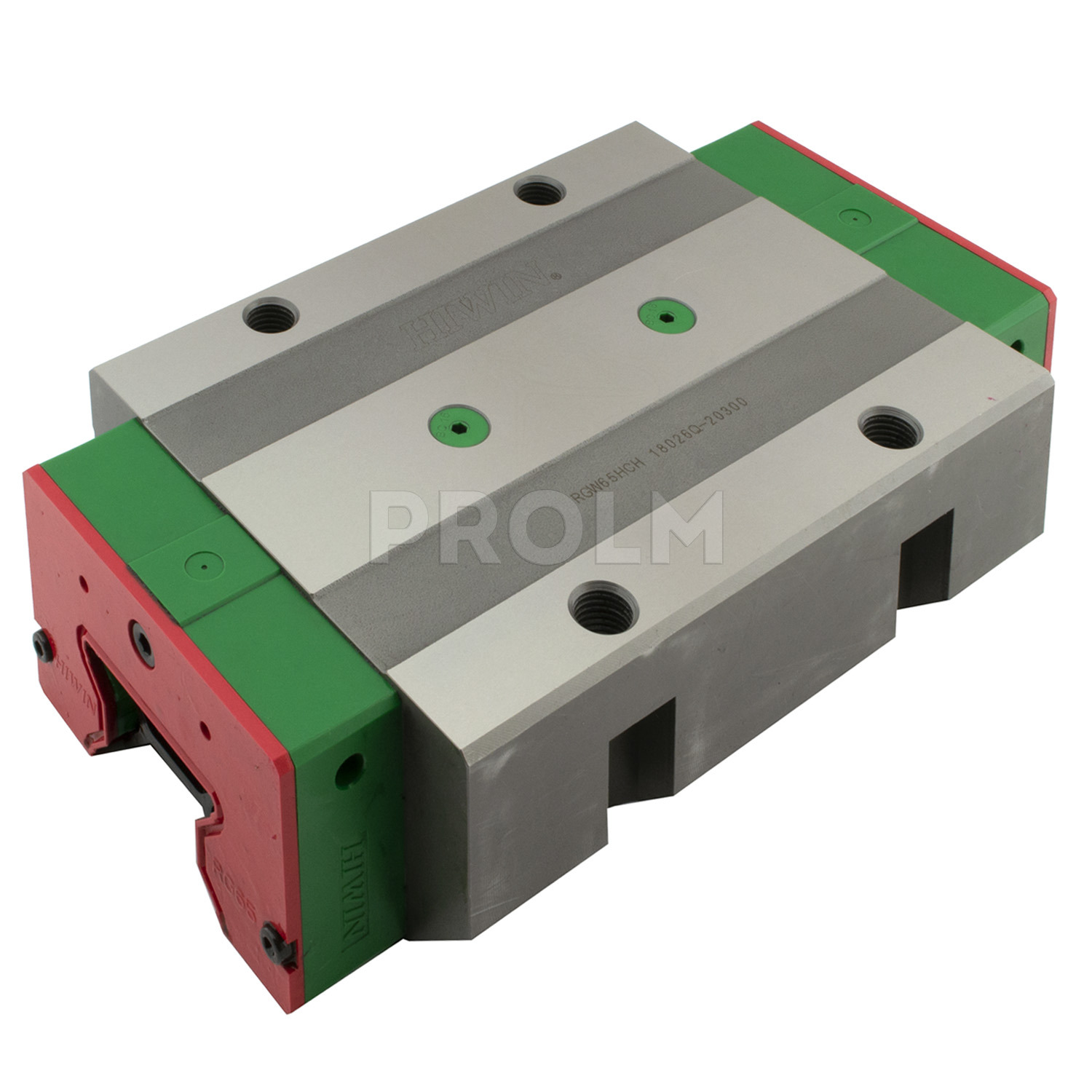

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGW65HCEZ0H имеет следующие параметры:
RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
W - фланцевый тип каретки;
65 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 275,3 kN, базовая статическая нагрузка С0 - 572,7 kN);
C - вариант крепления "сверху или снизу";
E - специальное исполнение;
Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 5,506 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
H - высокий класс точности (допустимые отклонения по высоте ± 0,07 мм, допустимые отклонения по ширине ± 0,07 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,025 мм).
|
Длина, мм
|
295 |
|
Ширина, мм
|
170 |
|
Высота, мм
|
78 |
