Быстрый просмотр
Блок системы линейного перемещения, RGH45CAZAP
| Серия | RG (роликовая) |
| Тип каретки | прямоугольный |
| Типоразмер | 45 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | презиционный |
| Длина, мм | 153,2 |
| Ширина, мм | 86 |
| Высота, мм | 62 |
| Вес, кг | 3,315 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGH45HAZAH
| Длина, мм | 60,5 |
| Ширина, мм | 86 |
| Высота, мм | 171,2 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGL55CAZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный/низкий |
| Типоразмер | 55 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 57 |
| Ширина, мм | 100 |
| Высота, мм | 166,7 |
| Вес, кг | 4 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGW35HCZAP
| Серия | HG (высоконагружаемая) |
| Тип каретки | фланцевый |
| Типоразмер | 35 |
| Нагрузка | сверхвысокая |
| Вариант крепления | универсальное - сверху или снизу |
| Предварительный натяг | средний |
| Класс точности | презиционный |
| Длина, мм | 40,5 |
| Ширина, мм | 100 |
| Высота, мм | 138,2 |
| Вес, кг | 0,8 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGW25HCZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | фланцевый |
| Типоразмер | 25 |
| Нагрузка | сверхвысокая |
| Вариант крепления | универсальное - сверху или снизу |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 30,5 |
| Ширина, мм | 70 |
| Высота, мм | 104,6 |
| Вес, кг | 0,85 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, RGH15CAZBH
| Серия | RG (роликовая) |
| Тип каретки | прямоугольный |
| Типоразмер | 15 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 68 |
| Ширина, мм | 34 |
| Высота, мм | 24 |
| Вес, кг | 0,215 |
Характеристики
Быстрый просмотр

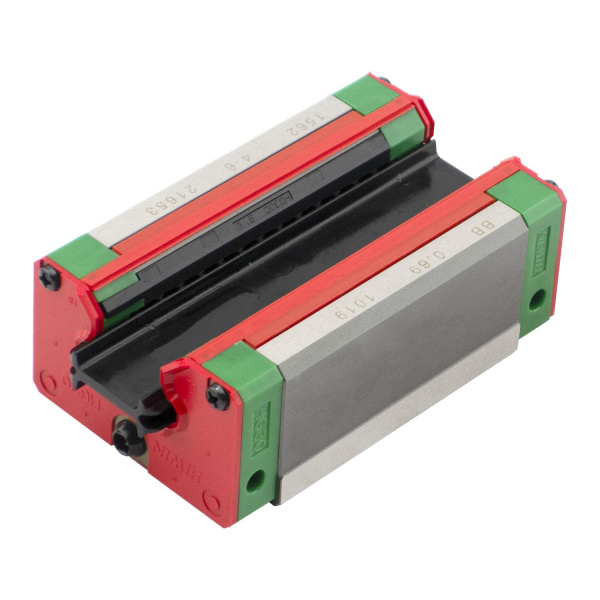

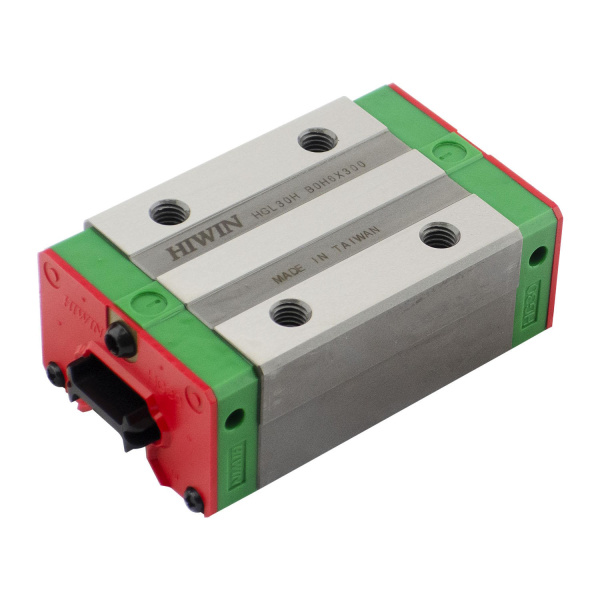

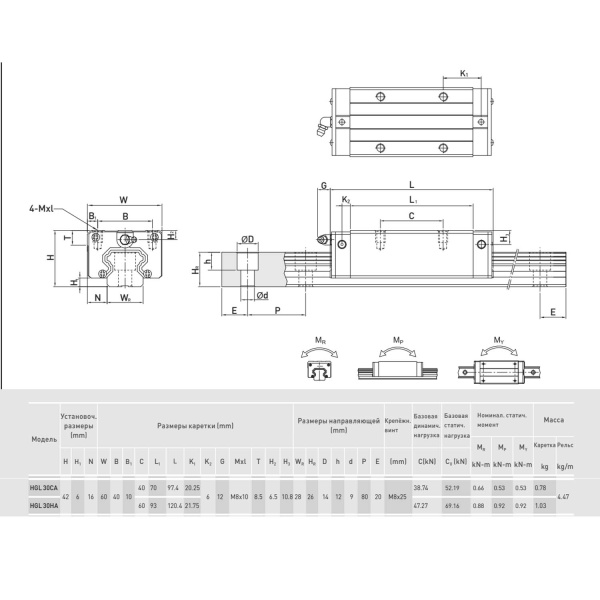

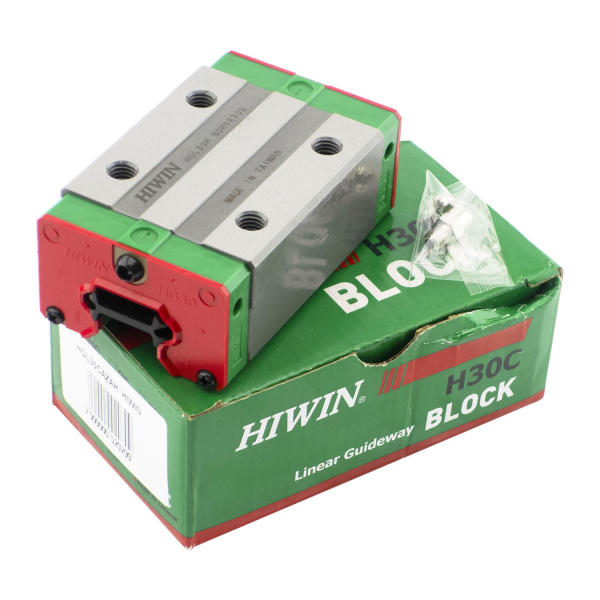

Блок системы линейного перемещения, HGL30CAZAH
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный/низкий |
| Типоразмер | 30 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 36 |
| Ширина, мм | 60 |
| Высота, мм | 97,4 |
| Вес, кг | 0,87 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, CGW15CAZAH
| Серия | CG (защищенная) |
| Тип каретки | фланцевый |
| Типоразмер | 15 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 58,2 |
| Ширина, мм | 47 |
| Высота, мм | 19,9 |
| Вес, кг | 0,14 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, WEH27CAZ0H
| Серия | WE (широкая) |
| Тип каретки | прямоугольный |
| Типоразмер | 27 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 72,8 |
| Ширина, мм | 62 |
| Высота, мм | 23 |
| Вес, кг | 0,35 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGH35CAZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный |
| Типоразмер | 35 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 47,5 |
| Ширина, мм | 70 |
| Высота, мм | 112,4 |
| Вес, кг | 1.6 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, MGN15CZ1PM
| Длина, мм | 42,1 |
| Ширина, мм | 32 |
| Высота, мм | 12 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, MGN15HZ0HM+U
| Серия | MG (миниатюрная) |
| Тип каретки | миниатюрный стандартный |
| Типоразмер | 15 |
| Нагрузка | сверхвысокая |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 58,8 |
| Ширина, мм | 32 |
| Высота, мм | 12 |
| Вес, кг | 0,11 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, CGH30CAZ0H
| Серия | CG (защищенная) |
| Тип каретки | прямоугольный |
| Типоразмер | 30 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 97,4 |
| Ширина, мм | 60 |
| Высота, мм | 38 |
| Вес, кг | 0,71 |
Характеристики
Быстрый просмотр

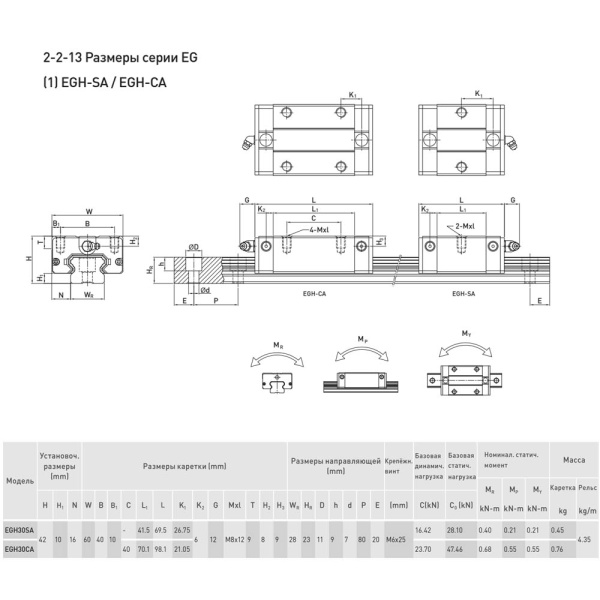

Блок системы линейного перемещения, EGH30CAZAH
| Серия | EG (низкопрофильная) |
| Тип каретки | прямоугольный |
| Типоразмер | 30 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 98,1 |
| Ширина, мм | 60 |
| Высота, мм | 32 |
| Вес, кг | 0,82 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, EGH30SAZAH
| Серия | EG (низкопрофильная) |
| Тип каретки | прямоугольный |
| Типоразмер | 30 |
| Нагрузка | стандартная |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 69,5 |
| Ширина, мм | 60 |
| Высота, мм | 32 |
| Вес, кг | 0,545 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGH65HAZAH
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный |
| Типоразмер | 65 |
| Нагрузка | сверхвысокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 75 |
| Ширина, мм | 126 |
| Высота, мм | 259,6 |
| Вес, кг | 9,82 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGH45CAZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный |
| Типоразмер | 45 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 60,5 |
| Ширина, мм | 86 |
| Высота, мм | 139,4 |
| Вес, кг | 3,2 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGW35CCZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | фланцевый |
| Типоразмер | 35 |
| Нагрузка | высокая |
| Вариант крепления | универсальное - сверху или снизу |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 40,5 |
| Ширина, мм | 100 |
| Высота, мм | 112,4 |
| Вес, кг | 1,7 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGL35CAZAH
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный/низкий |
| Типоразмер | 35 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | средний |
| Класс точности | высокий |
| Длина, мм | 40,5 |
| Ширина, мм | 70 |
| Высота, мм | 112,4 |
| Вес, кг | 1,274 |
Характеристики
Быстрый просмотр
Блок системы линейного перемещения, HGH15CAZ0H
| Серия | HG (высоконагружаемая) |
| Тип каретки | прямоугольный |
| Типоразмер | 15 |
| Нагрузка | высокая |
| Вариант крепления | сверху |
| Предварительный натяг | лёгкий (Z0) |
| Класс точности | высокий |
| Длина, мм | 23,7 |
| Ширина, мм | 34 |
| Высота, мм | 61,4 |
| Вес, кг | 0,18 |
Характеристики
Каретка профильных рельсов — это важный элемент, который обеспечивает перемещение рабочих инструментов или заготовок в процессе обработки. Каретка может быть как стационарной, так и подвижной, в зависимости от типа станка и его назначения.
Направляющая каретка включает корпус, который обеспечивает жесткость и поддержку всей системы. Направляющие модули позволяют каретке перемещаться плавно и точно, а привод отвечает за её движение, будь то механический или электрический. Комбинация этих компонентов обеспечивает эффективность и точность работы станка.
Виды направляющих кареток для станков
Направляющие каретки бывают различных видов, которые можно классифицировать по габаритам и принципу работы.
Виды кареток по габаритам
- Стандартные каретки: Эти каретки имеют фиксированные размеры и используются в большинстве промышленных станков. Их грузоподъемность и динамические характеристики вполне удовлетворяют стандартные требования.
- Каретки с увеличенной высотой: Эти модели предназначены для работы с большими нагрузками и позволяют увеличивать высоту перемещения.
- Каретки с уменьшенной высотой: Такие каретки применяются для пространственно ограниченных условий. Они обеспечивают стабильное линейное перемещение, несмотря на свои компактные размеры.
- Широкие каретки с фланцами: Эти каретки отличаются повышенной устойчивостью и используются для обработки тяжелых материалов. Фланцы увеличивают площадь контакта и обеспечивают лучшую стабильность при высоких нагрузках.
- Длинные каретки: Подходят для станков, где требуется большое рабочее пространство. Они обеспечивают плавное движение по длинным направлениям, что особенно важно при выполнении сложных операций.
Виды кареток по принципу работы
- Шариковые каретки: Эти каретки используют шарики для снижения трения и повышения точности перемещения.

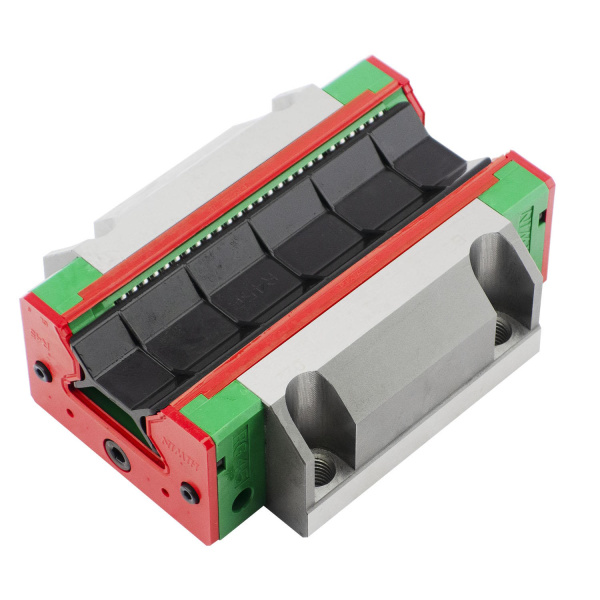

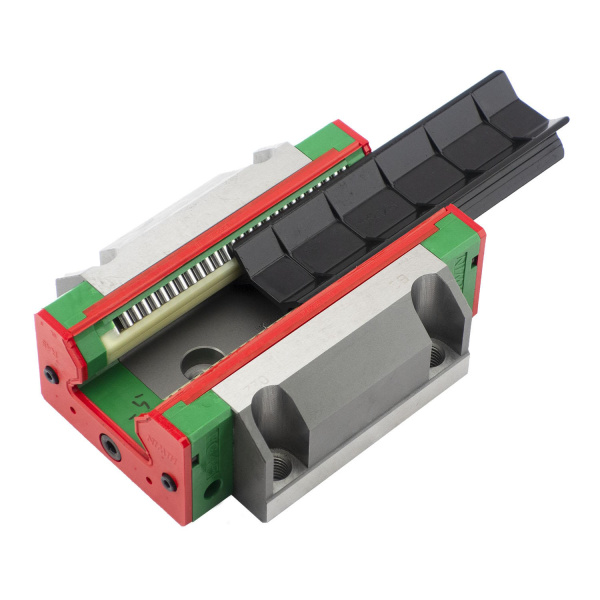

- Роликовые каретки: В отличие от шариковых, роликовые каретки используют цилиндрические ролики, что позволяет им справляться с более высокими нагрузками и обеспечивать большую жесткость в работе.
Мы предоставляем только сертифицированный товар, соответствующий современным стандартам. На нашем сайте вы можете купить каретку линейного перемещения, которая идеально подойдет для ваших задач. Также предлагаем конкурентные цены, чтобы сделать вашу покупку максимально выгодной.
Наша команда экспертов всегда готова помочь вам с выбором каретки ЧПУ. Вы можете связаться с нами:
- по телефону +7 (495) 777-54-07
- задать вопрос онлайн-консультанту
Мы ценим каждого клиента и обеспечиваем индивидуальный подход, чтобы ваша покупка была надежной и качественной.
