Обозначение гайки ШВП (на примере 2R15-10K3-FSCNW) расшифровывается следующим образом:
- 2R15 - гайка с двухзаходной правосторонней резьбой номинальным диаметром резьбы 15 мм
- 10 – шаг резьбы 10 мм
- K3 - конструкция гайки предусматривает 1 контур K с 3-мя рабочими витками шариковой дорожки
- FSC - фланцевая одинарная гайка с внутренним типом рециркуляции
- NW - контактное резиновое уплотнение

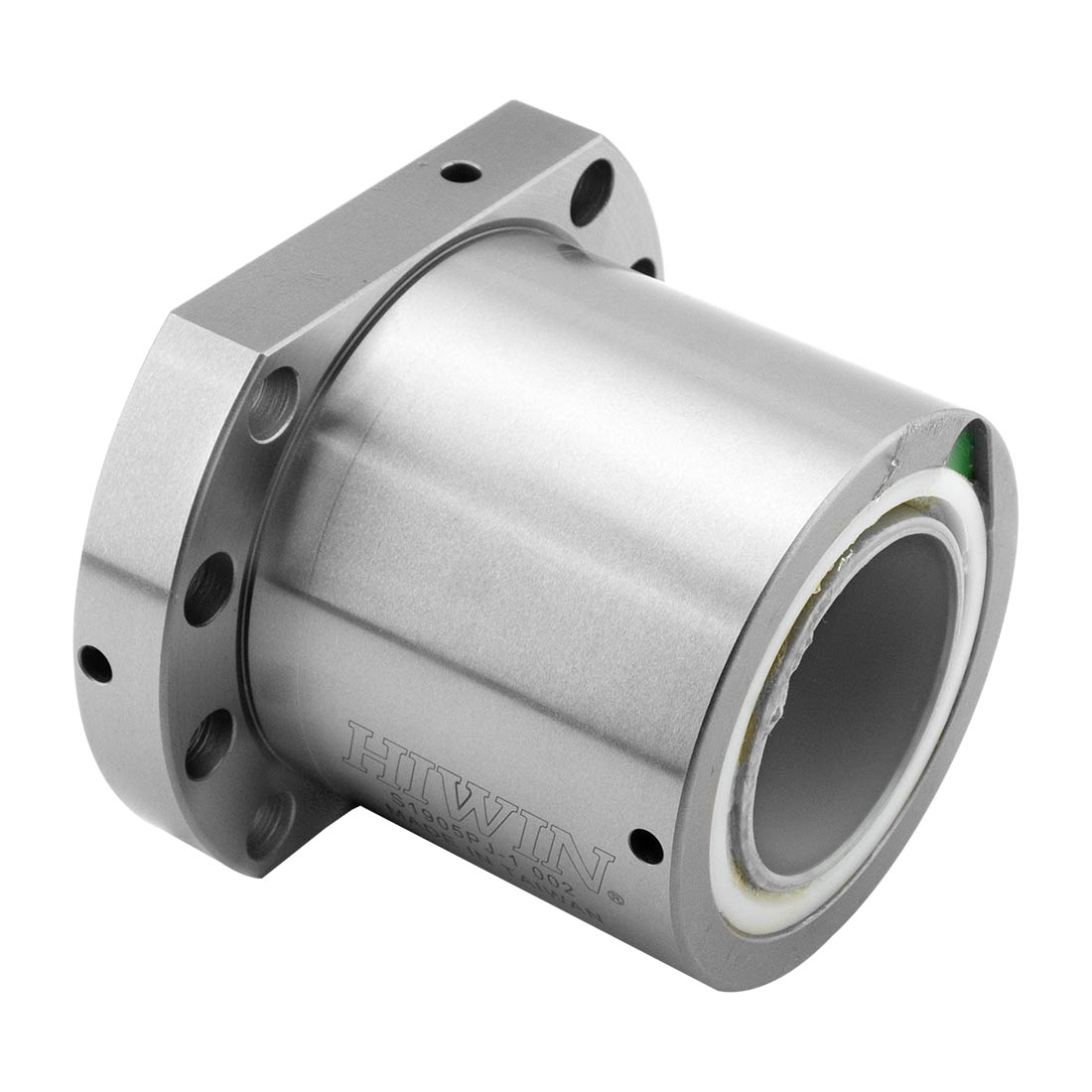

Гайка используется в шариковинтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и т.п. Шариковинтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трение, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
|
Номинальный диаметр, мм
|
63 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
10 |
|
Диаметр шарика, мм
|
3,175 |
|
Конструкция гайки
|
K6 |
|
Тип гайки
|
FSC |
