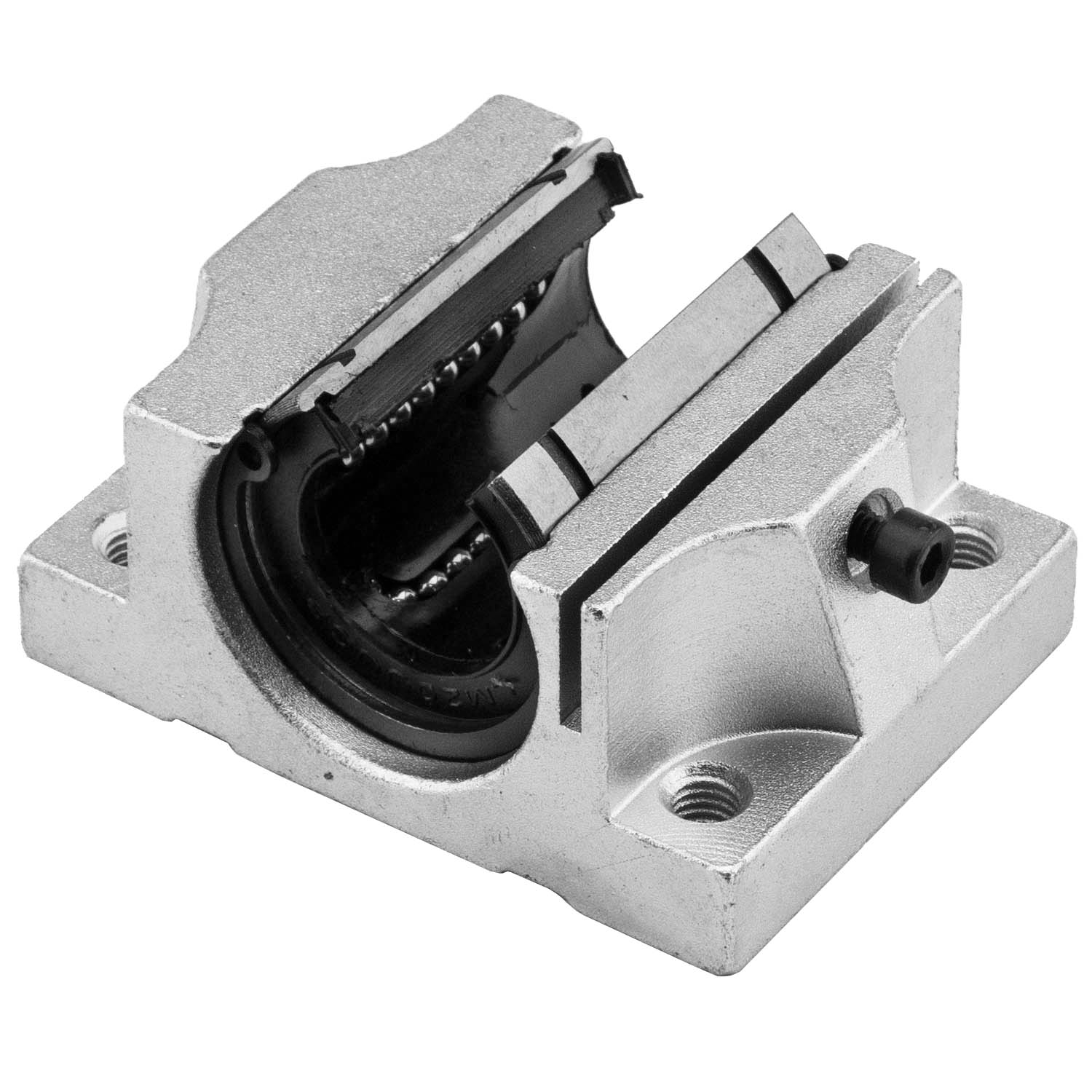

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии. Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Данный корпус имеет возможность универсального крепеления как сверху так и снизу. Совместимы с валами на опорной рейки серий TBR, TBS соотвествующего диаметра.
Характеристики:
- серия: TBR-L (удлиненный корпус с шариковой втулкой открытого типа);
- исполнение корпуса: удлиненный;
- шариковая втулка: 2хLM20-OP;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 20 мм
- количество замкнутых контуров шариков: 4;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 1764 Н;
- нагрузка статическая: Со = 2740 Н.
|
Серия втулки
|
TBR |
|
Исполнение корпуса
|
удлиненное |
|
Уплотнение втулки
|
UU (с двух сторон) |
|
Количество замкнутых контуров шариков
|
4 |
|
Дин. нагрузка, H
|
1746 |
|
Стат. нагрузка, H
|
2740 |
|
Длина, мм
|
31 |
|
Ширина, мм
|
62 |
|
Высота, мм
|
96 |
|
Диаметр вала, мм
|
20 |
|
Вес, кг
|
0.65 |
|
Сепаратор
|
полимерный |
|
Страна производства
|
КИТАЙ |
