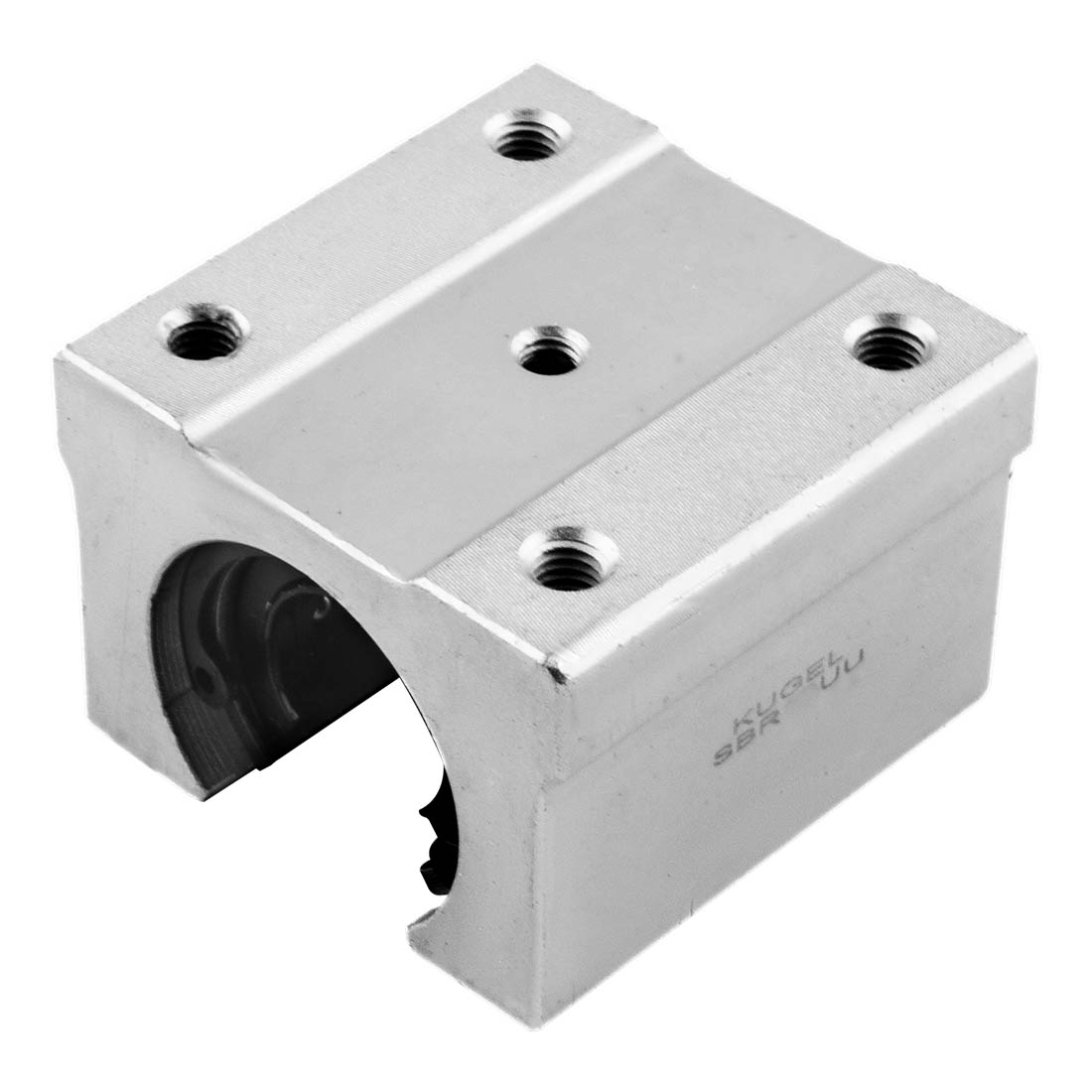

Корпус с шариковой втулкой ArtNC SBR20LUU

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии.

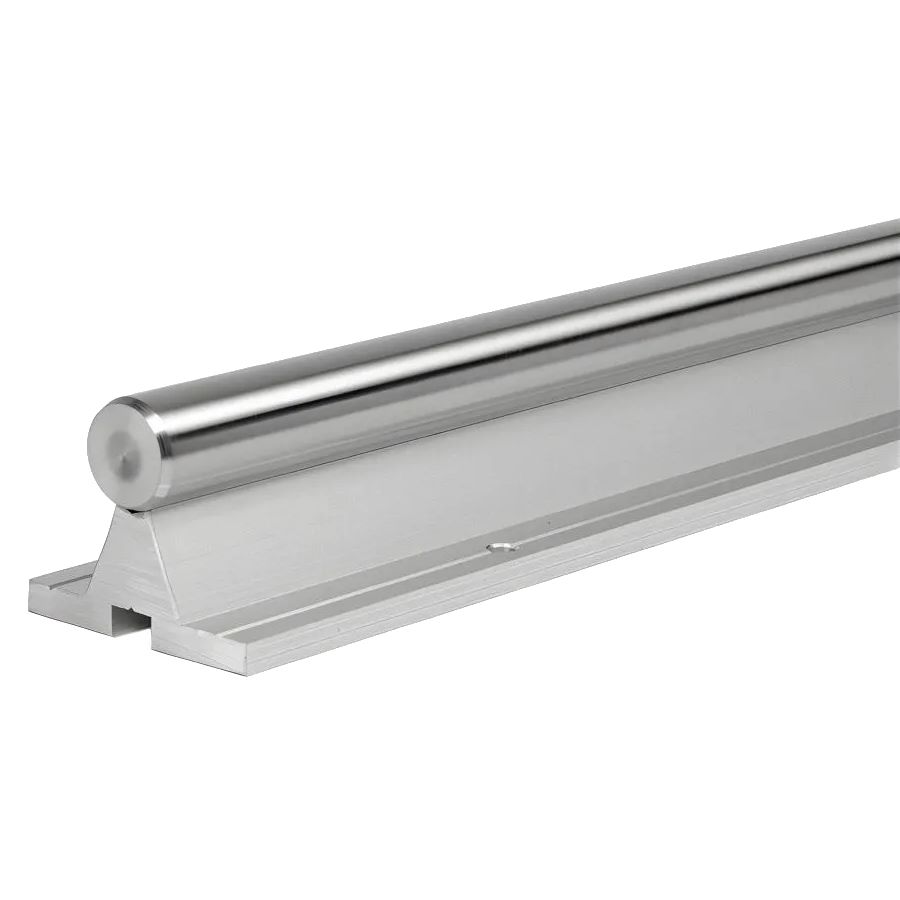

Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Совместимы с валами на опорной рейки серий SBR, SBS соотвествующего диаметра.

Характеристики:

• серия: SBR (удлиненный корпус с шариковой втулкой открытого типа);
• исполнение корпуса: удлиненный;
• шариковая втулка: 2хLM20-OP;
• уплотнения: UU (с двух сторон);
• номинальный диаметр вала: 20 мм;
• количество замкнутых контуров шариков: 4;
• тип сепаратора: полимерный;
• нагрузка динамическая: С = 1764 Н;
• нагрузка статическая: Со = 2740 Н.
