Артикул:

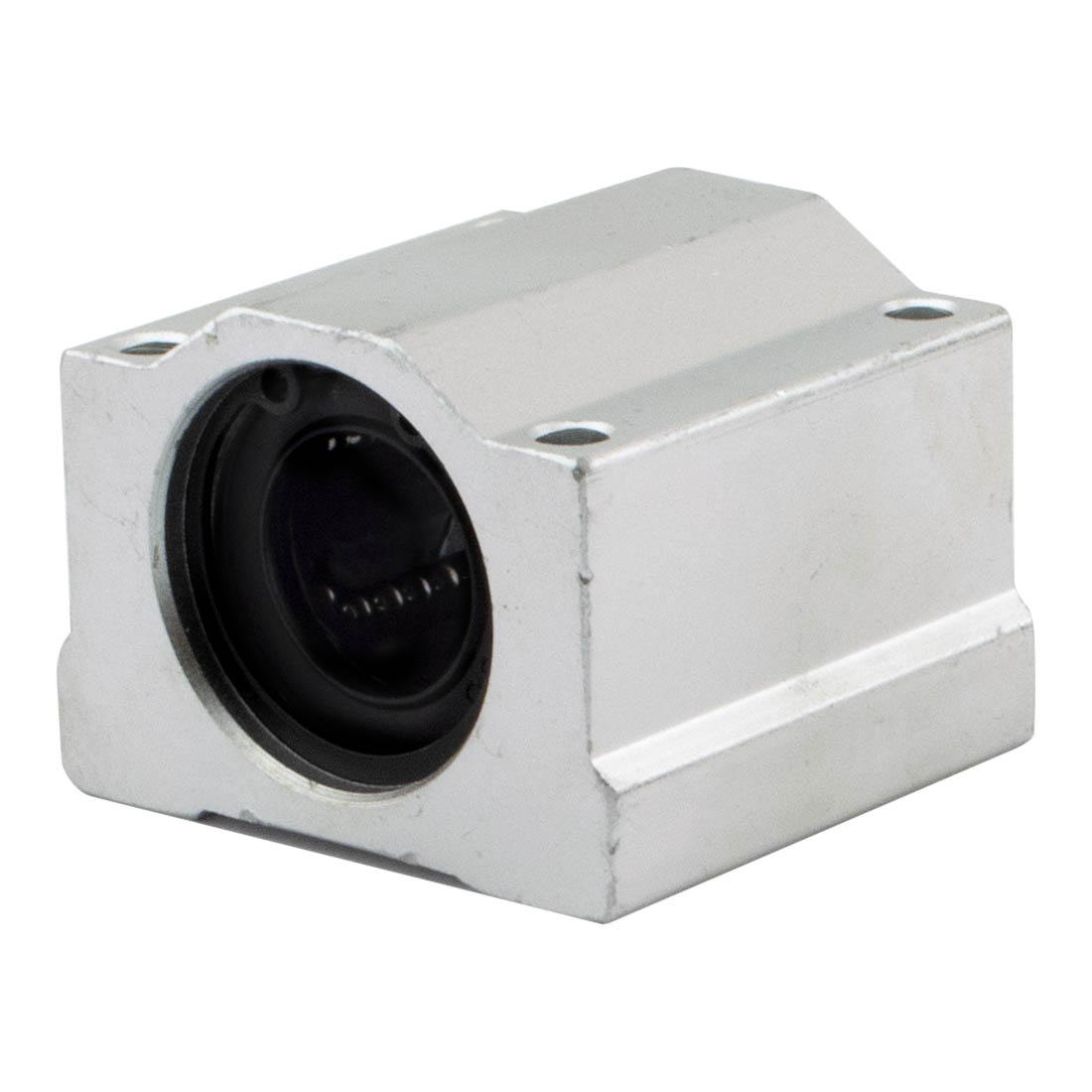

SCS20UU
Корпус с шариковой втулкой нашел свое применение в оборудовании, где не предъявлены особые требования по точности, нагрузке, скорости перемещения и позиционирования. А также при производстве оборудования для деревообработки, в общем машиностроении, а также для станков "Хобби" класса и для вспомогательных систем в станках коммерческого и высокого классов. Совместим с цилиндрическими валами серии "W" соответствующего диаметра. Корпус выполнен из легкого и прочного алюминиевого сплава, что значительно снижает вес соответствующих узлов с сохранением общей надежности системы. Под заказ возможно исполнение в нержавеющем и высокотемпературном исполнении.
Характеристики:
- серия: SCS (корпус с шариковой втулкой);
- исполнение корпуса: стандартное;
- шариковая втулка: LM20;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 20 мм;
- количество замкнутых контуров шариков: 5;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 900 Н;
- нагрузка статическая: Со = 1400 Н.
|
Диаметр вала, мм
|
20 |
|
Серия втулки
|
SCS |
|
Исполнение корпуса
|
стандартное |
|
Уплотнение втулки
|
UU (с двух сторон) |
|
Количество замкнутых контуров шариков
|
5 |
|
Сепаратор
|
полимерный |
|
Дин. нагрузка, H
|
900 |
|
Стат. нагрузка, H
|
1400 |
|
Длина, мм
|
50 |
|
Ширина, мм
|
20 |
|
Высота, мм
|
54 |
