Цилиндрический вал на опорной рейке находит широкое применение в качестве направляющей оси в гравировальных, фрезерных станках с ЧПУ, 3D-принтерах, плоттерах, медицинских и лабораторных приборах и многом другом оборудовании. Благодаря креплению по всей длине направляющие такого типа, в отличие от обычных прецизионных валов, не имеют прогибов, так как равномерно распределяют нагрузку на всю конструкцию.
Совместим с шариковыми втулками и корпусами открытого типа соответствующего диаметра. При производстве указанного прецизионного вала осуществляется индукционная закалка токами высокой частоты (ТВЧ), благодаря чему поверхность изделия получает однородную твердость. С более подробной информацией о химическом составе, механическом сопротивлении, стандартных допусках и других характеристиках можно ознакомиться в каталоге производителя.

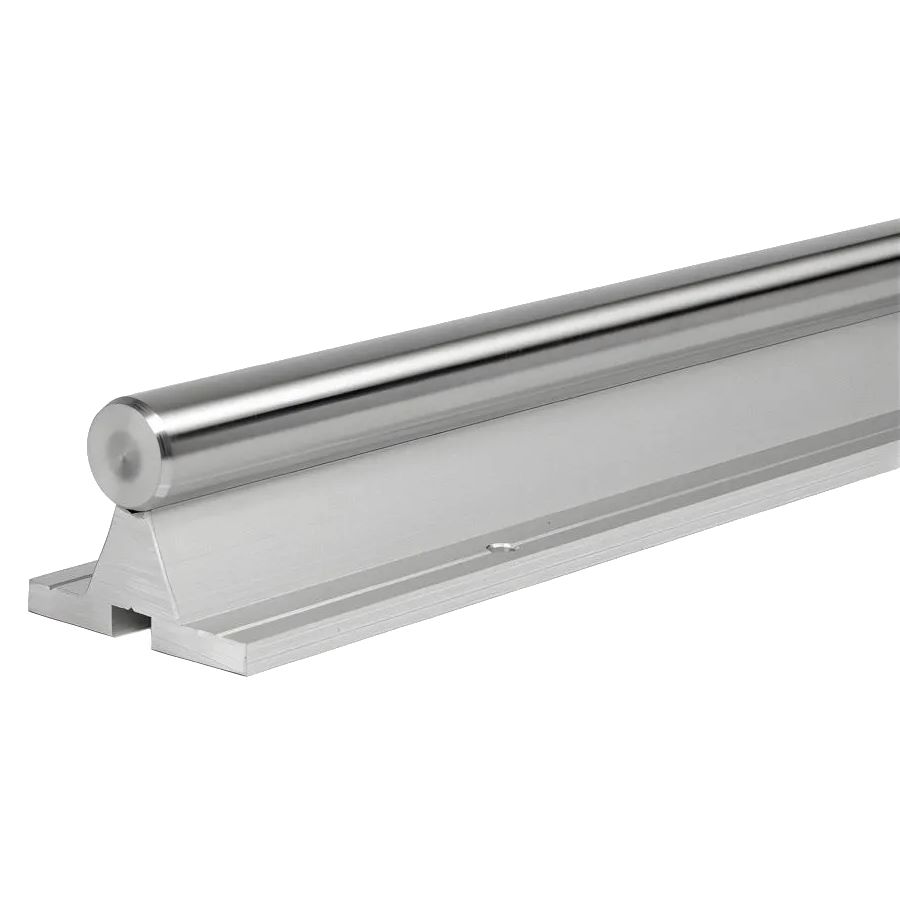

Направляющий вал на опоре SBR30 имеет следующие основные характеристики:
- диаметр: 30 мм;
- материал: сталь GCr15 (аналог ШХ15);
- допуск ISO: h6;
- твёрдость поверхности: 57-62 HRC.
|
Материал
|
сталь GCr15 (аналог ШХ15) |
|
Длина, мм
|
4000 |
|
Ширина, мм
|
52 |
|
Высота, мм
|
60 |
|
Диаметр вала, мм
|
30 |
|
Вес, кг
|
28 |
