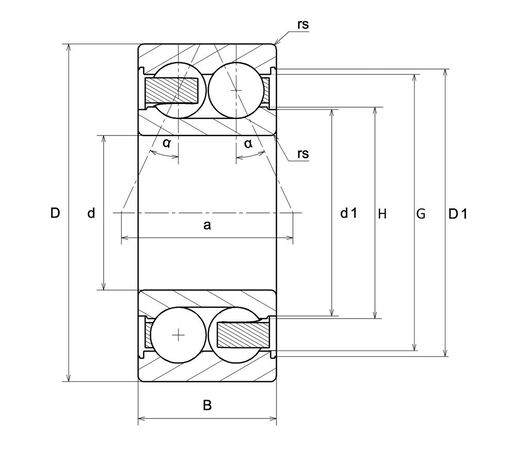

РАЗМЕРЫ ИЗДЕЛИЯ | |
---|---|
Марка | SNR |
d - Внутренний диаметр | 25 mm |
D - Наружный диаметр | 52 mm |
B - Ширина подшипника/внутреннего кольца | 20,6 mm |
d1 - Наружный диаметр внутреннего кольца | 30,8 mm |
D1 - Внутренний диаметр наружного кольца | 46,7 mm |
а - Точка приложения нагрузки на оси | 26,8 mm |
α - Угол контакта | 25 ° |
rs - Минимальный радиус галтели | 1 mm |
Класс радиального зазора | CN |
Класс точности | P0 |
Вес | 0,168 kg |

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
---|---|
C - Динамическая грузоподъёмность | 20,8 kN |
C0 - Статическая грузоподъёмность | 14,7 kN |
Cu - Предельная усталостная нагрузка | 0,91 kN |
f0 - Коэффициент | 14.3 |
Nref - Базовая частота вращения | 9700 tr/min |
Nlim - Предельная частота вращения | 13000 tr/min |
Tmin - Мин. рабочая температура | -20 °C |
Tmax - Макс. рабочая температура | 120 °C |
ЧАСТОТЫ ПОДШИПНИКОВ | |
---|---|
BPFO - Собственная частота наружного кольца (60 об/мин) | 3,659 Hz |
BPFI - Собственная частота внутреннего кольца (60 об/мин) | 5,341 Hz |
FTF - Собственная частота сепаратора (60 об/мин) | 0,407 Hz |
BSF - Собственная частота беговых дорожек (60 об/мин) | 4,681 Hz |

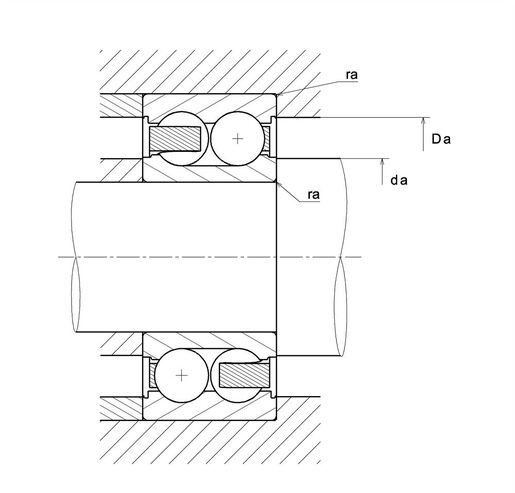

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
---|---|
da min - Минимальный диаметр буртика вала | 30 mm |
Da max - Максимальный диаметр буртика корпуса | 47 mm |
ra max - Максимальный радиус галтели вала и корпуса | 1 mm |

Внутренний диаметр, мм
|
25 |
Наружный диаметр, мм
|
52 |
Ширина, мм
|
20,6 |
Вес, кг
|
0,18 |
