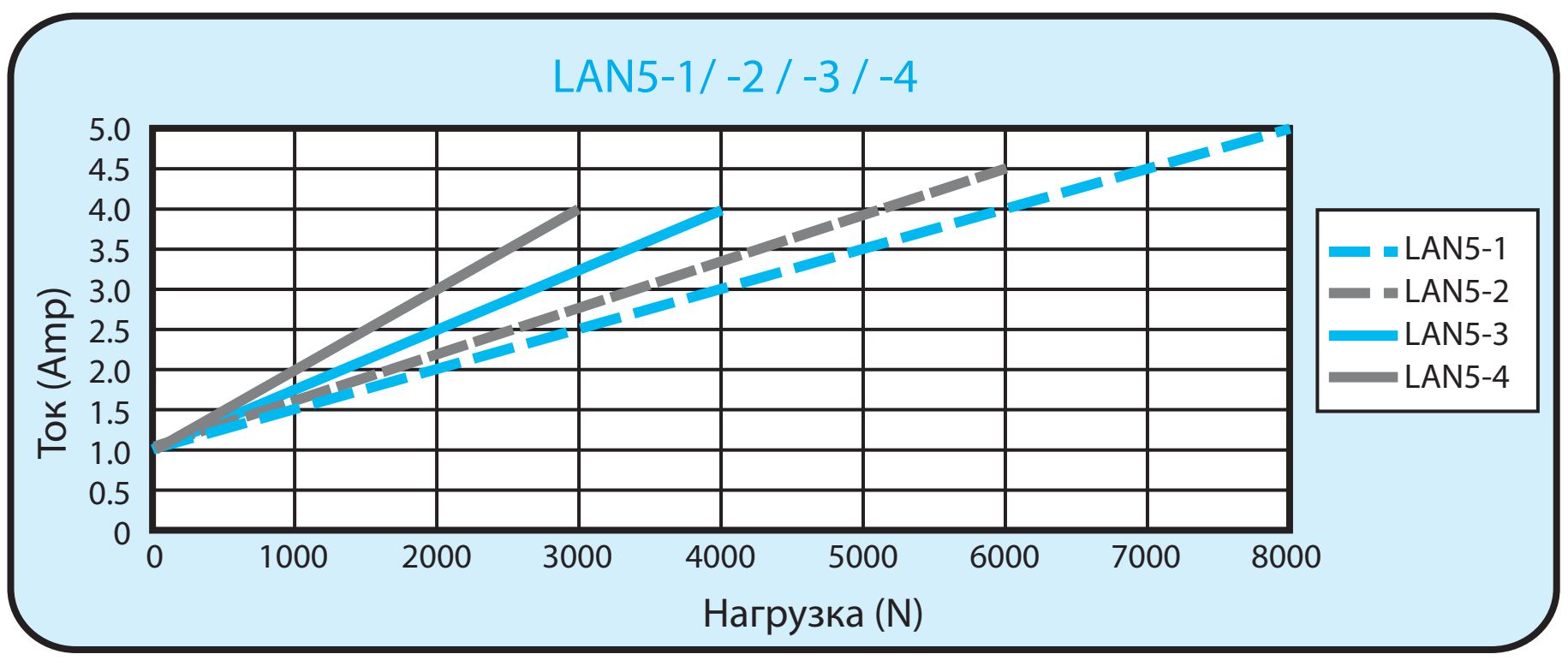

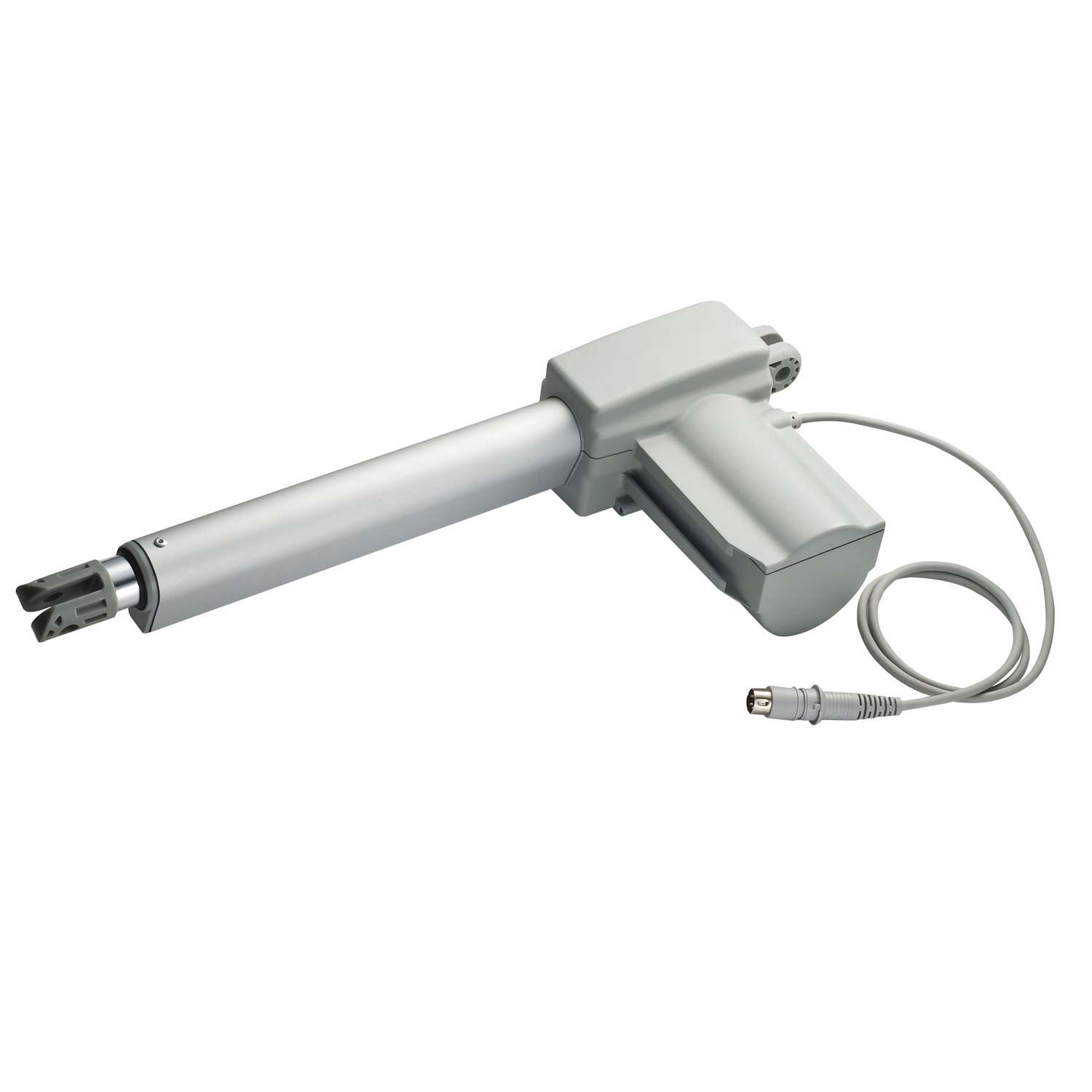

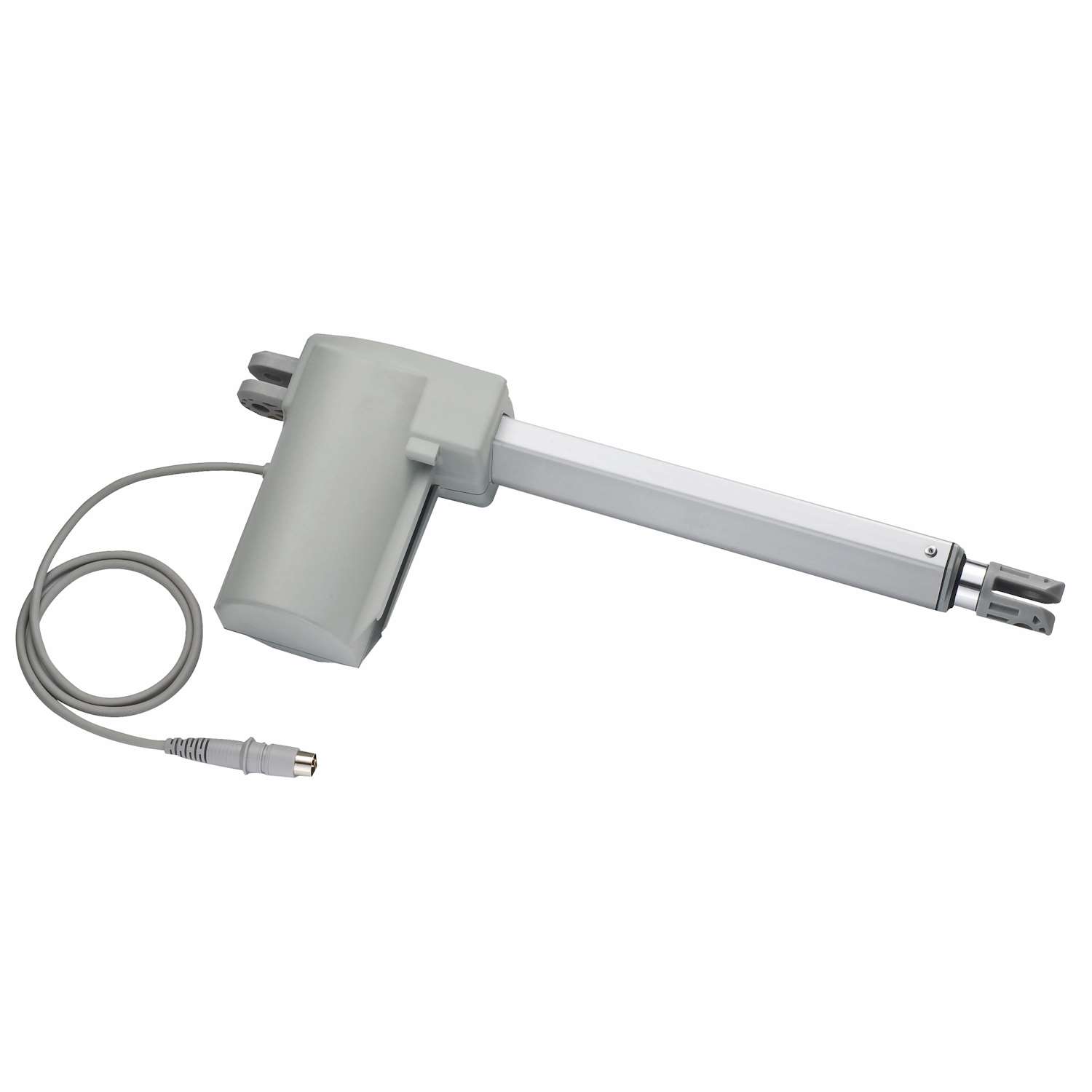

Линейный актуатор предназначен для осуществления линейных перемещений исполнительного устройства (аналог пневмо/гидроцилиндра). Линейное перемещение осуществляется с помощью электромотора постоянного тока напряжением 24В и трапецеидальной резьбы (acme). Номинальный ток актуатора при максимальной нагрузке 4,5A.
Актуатор LAN5-21-1-150-24G имеет следующие характеристики:
- Ход штока, мм: 150
- Усилие толкания, Н: 6000
- Усилие втягивания, Н: 4000
- Усилие удержания, Н: 5000

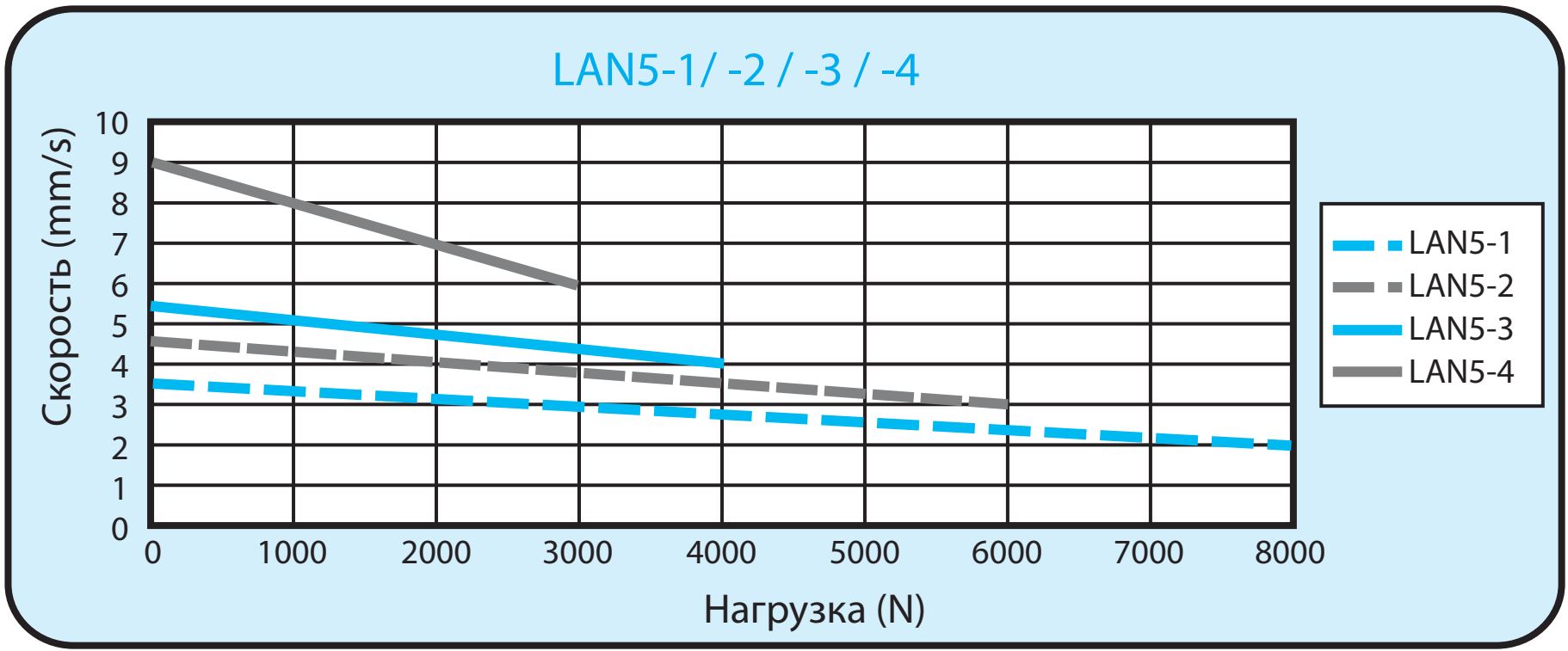

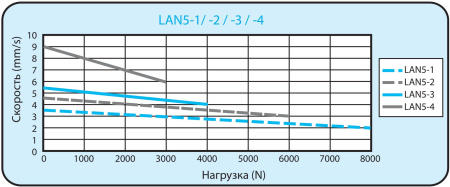

- Скорость под нагрузкой (в холостую), мм/с: 3 (4,5)
Управление актуатором осуществляется с помощью контроллера. Коэффициент использования актуатора не должен превышать 10% (при 2 мин. работы 18 мин. простоя). Актуатор имеет степень защиты корпуса IP 54. Подключение к контроллеру осуществляется с помощью проводов, разъемы доступны в качестве опций. Диапазон рабочей температуры окружающей среды: +5°C~40°C.
Также для данной модели могут быть доступны следующие опции:
- встроенный датчик Холла
- шлицевое соединение (только толкание)
- предохранительная гайка (изменятся габариты)
- степень защиты IP66
- степень защиты IP65
- Заднее крепление повёрнуто на 0°, 45°, 90°, 135°

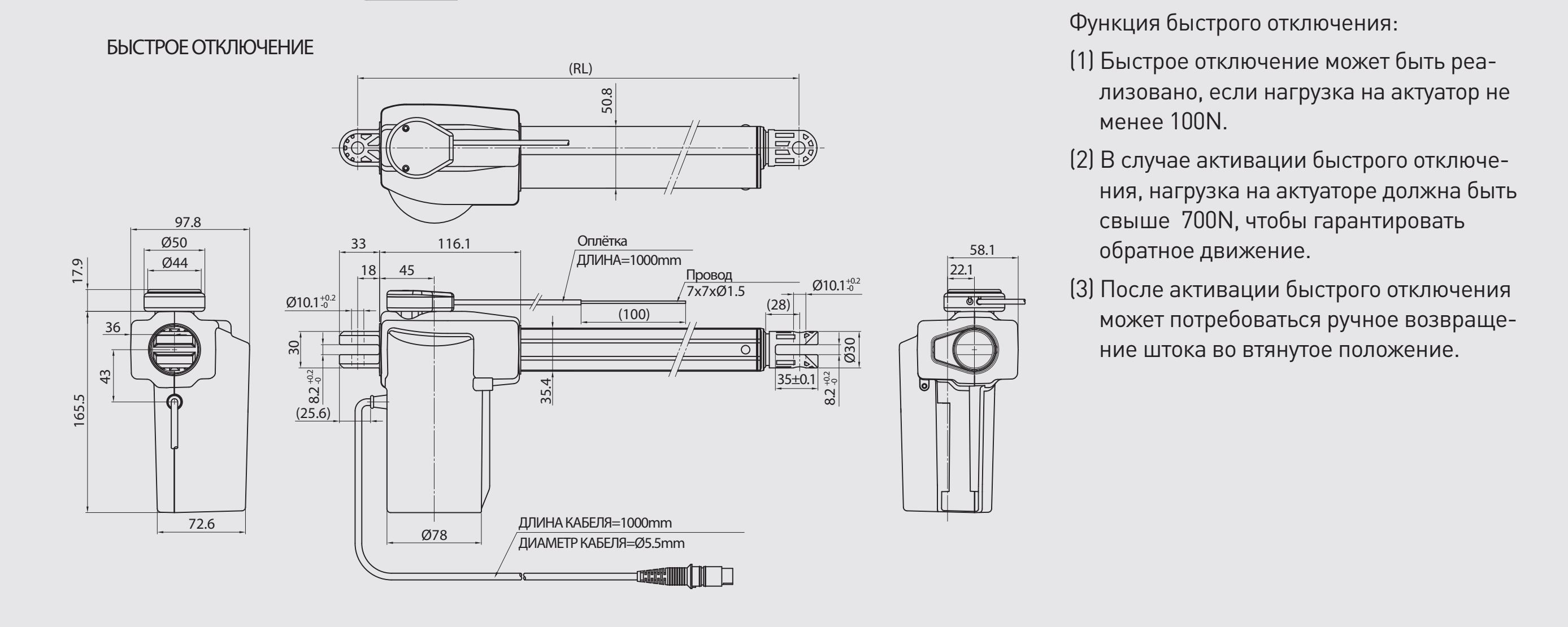

- механическое быстрое отключение (только LAN5-3 5-4 )
- UL сертифицированная версия
- разьем для подключения DIN 4 PIN или AUDIO plug
При необходимости инженеры компании "Кюгель" проконсультируют вас в оптимальном подборе линейных актуаторов для вашего проекта. Обращайтесь - будем рады вам помочь!

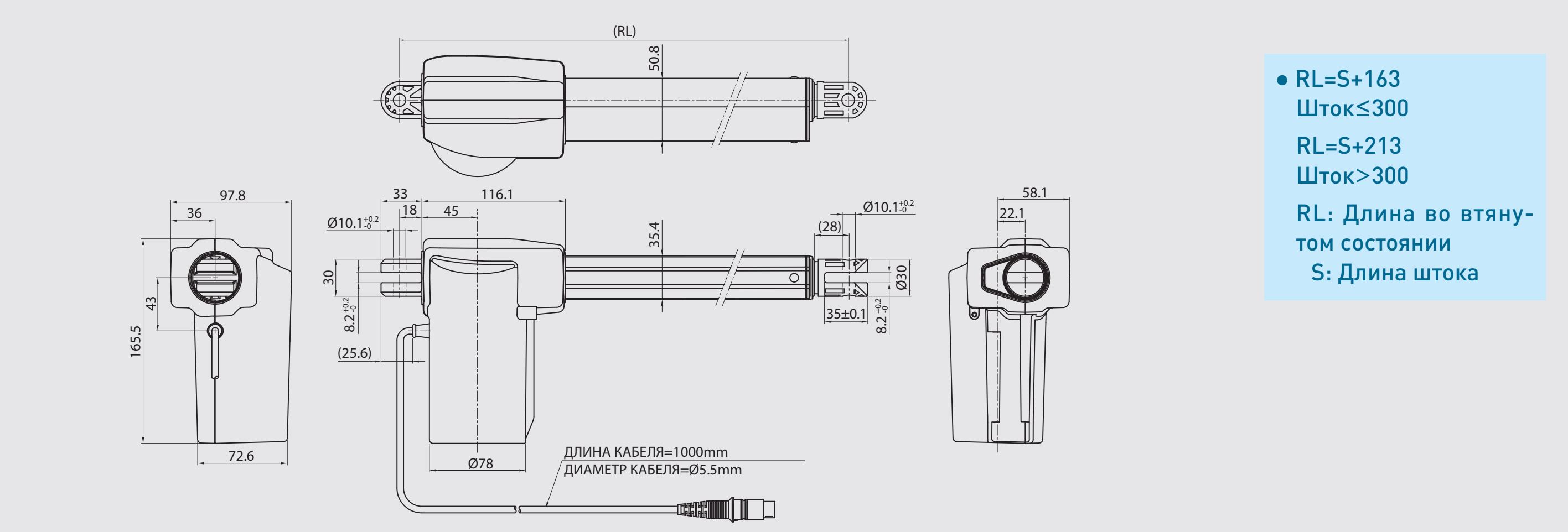

Длина, мм
|
165,5 |
Ширина, мм
|
97,8 |
Высота, мм
|
313 |
Вес, кг
|
1,95 |
Бренд
|
HIWIN |
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
