*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

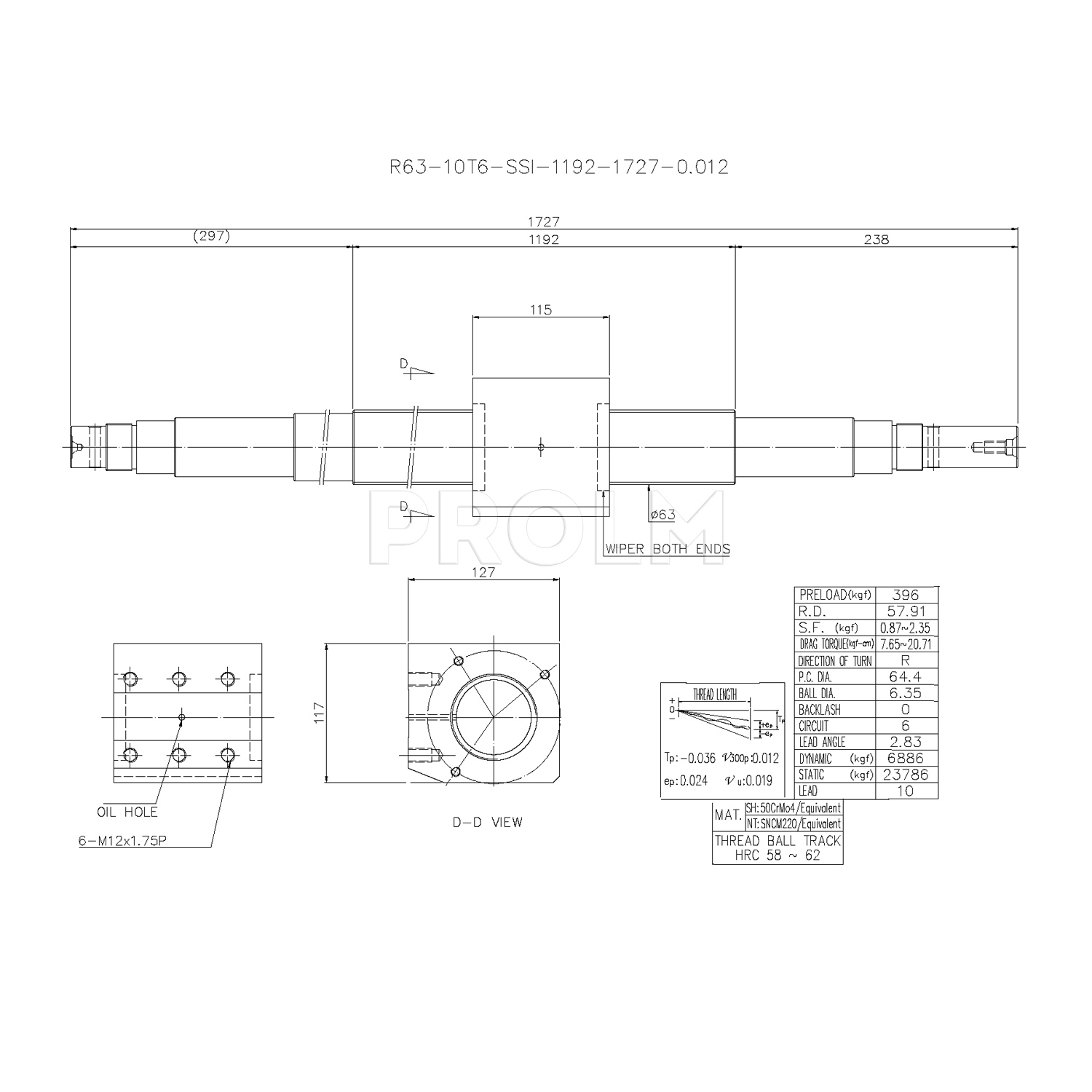

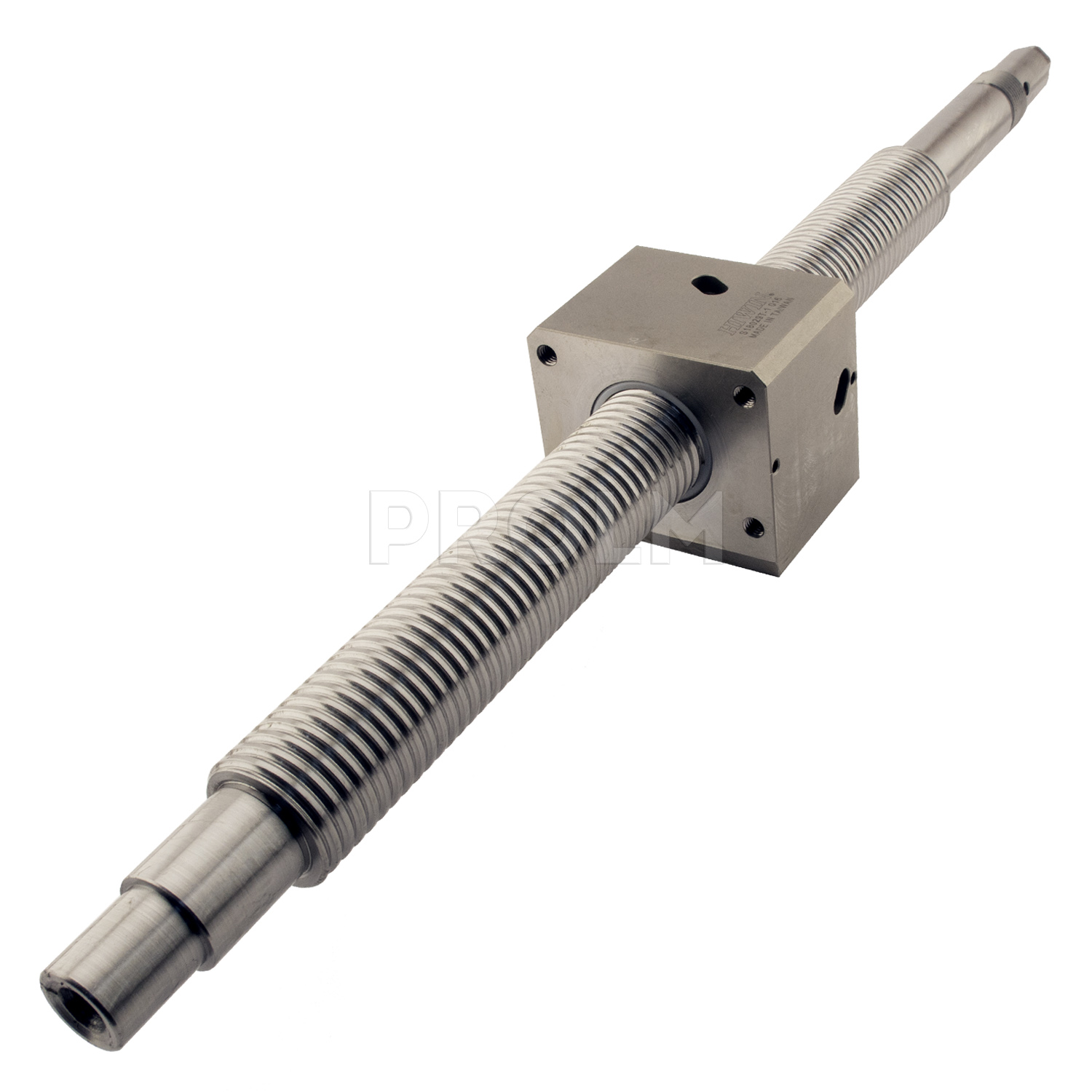

Шариковинтовой привод R63-10T6-SSI-1192-1727-0.012 (для станков семейства 16К20, 16А20) производства компании HIWIN включает в себя одну гайку R63-10T6-SSI и винт R63-10-0.012 (R63-10-1192-1727-0.012).
- диаметр винта ШВП - 63 мм;
- шаг - 10 мм;
- динамическая нагрузка на привод - 6886 кгс;
- статическая нагрузка - 23786 кгс;
- предварительный натяг - 396 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC;
- масса изделия - 44 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка R63-10T6-SSI:
- диаметр шариков - 6.35 мм;
- тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
- число циркулирующих контуров - 6;
- число рабочих витков на каждый контур - 1;
- материал гайки - SNCM220 или эквивалентный.
Винт R63-10-0.012 (R63-10-1192-1727-0.012):
- тип резьбы - правосторонний;
- общая длина винта - 1727 мм;
- длина резьбовой части - 1192 мм;
- точность исполнения - 0.012 мкм на 300 мм хода (класс точности C3);
- материал винта - 50CrMo4 или эквивалентный.
Особенностью ШВП HIWIN R63-10T6-SSI-1192-1727-0.012 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель применяется в приводе продольного перемещения с межцентровым расстоянием (РМЦ) 1000 мм станков с ЧПУ токарной группы 16ГС25, ГС1725, 16ГС32СУ производства "Гомельского завода станочных узлов" (ГЗСУ). Так же эти ШВП подходят для ремонта станков 16А20Ф3, 16К20Ф3, 16К20Т1 производства МСЗ "Красный пролетарий". Шариковинтовая пара R63-10T6-SSI-1192-1727-0.012 является высококачественным аналогом ШВП, известных под обозначениями 16К20Т1.159.000.000, 16К20Т1.159.020.000.
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
|
Номинальный диаметр, мм
|
63 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
10 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,012 |
|
Конструкция гайки
|
T6 |
|
Тип гайки
|
SSI |
|
Общая длина винта, мм
|
1727 |
|
Длина резьбовой части винта, мм
|
1192 |
|
Длина, мм
|
1727 |
|
Ширина, мм
|
117 |
|
Высота, мм
|
127 |
|
Вес, кг
|
45 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
