*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

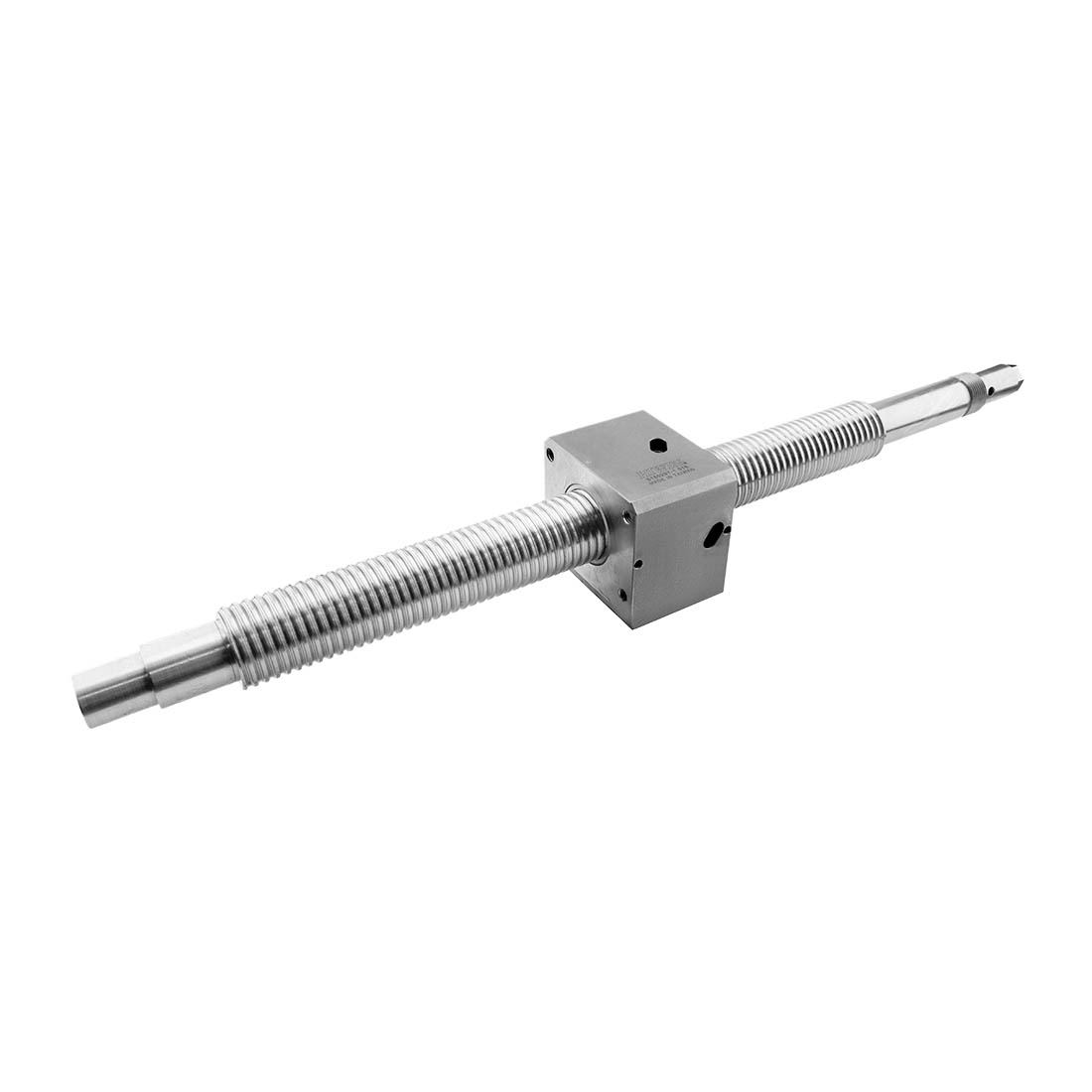

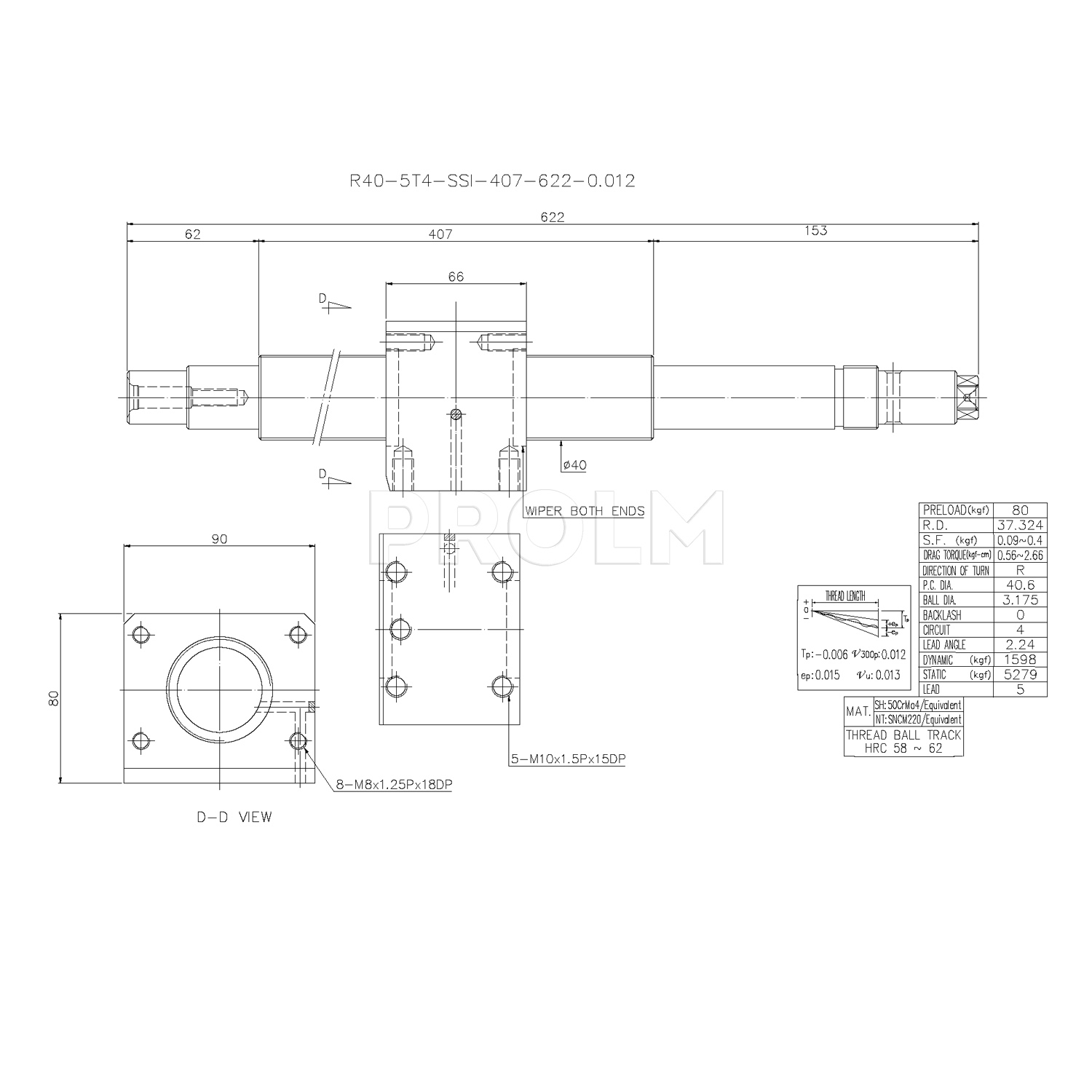

Шариковинтовой привод R40-5T4-SSI-407-622-0.012 (для станков семейства 16К20, 16А20) производства компании HIWIN включает в себя одну гайку R40-5T4-SSI и винт R40-5-0.012 (R40-5-407-622-0.012).
- диаметр винта ШВП - 40 мм;
- шаг - 5 мм;
- динамическая нагрузка на привод - 1598 кгс;
- статическая нагрузка - 5279 кгс;
- предварительный натяг - 80 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC;
- масса изделия - 8.4 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка R40-5T4-SSI:
- диаметр шариков - 3.175 мм;
- тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
- число циркулирующих контуров - 4;
- число рабочих витков на каждый контур - 1;
- материал гайки - SNCM220 или эквивалентный.
Винт R40-5-0.012 (R40-5-407-622-0.012):
- тип резьбы - правосторонний;
- общая длина винта - 622 мм;
- длина резьбовой части - 407 мм;

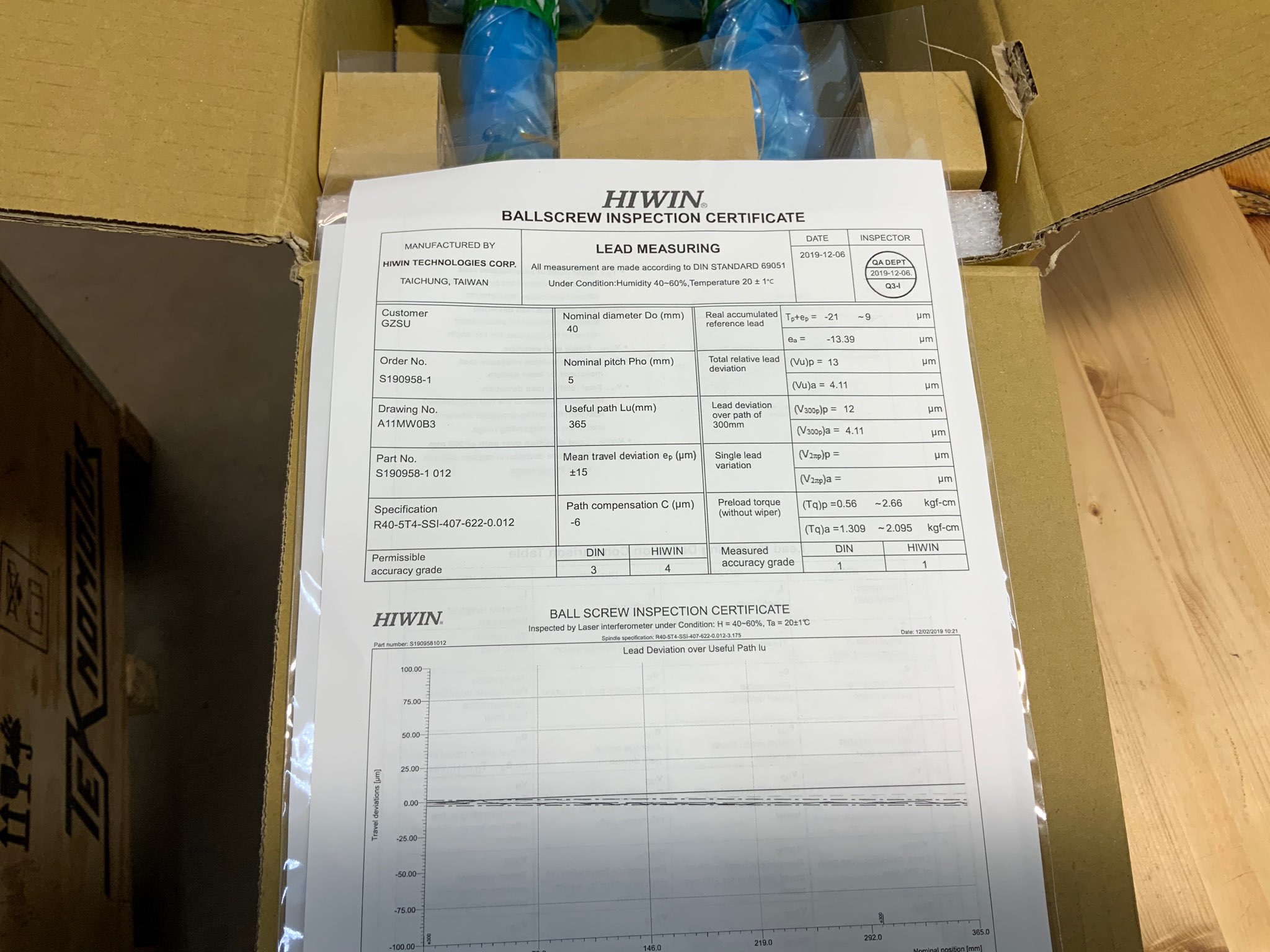

- точность исполнения - 0,012 мкм на 300 мм хода (класс точности C3);
- материал винта - 50CrMo4 или эквивалентный.
Особенностью ШВП HIWIN R40-5T4-SSI-407-622-0.012 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель применяется в приводе поперечного перемещения станков с ЧПУ токарной группы 16ГС25, ГС1725, 16ГС32СУ производства "Гомельского завода станочных узлов" (ГЗСУ). Так же эти ШВП подходят для ремонта станков 16А20Ф3, 16К20Ф3, 16К20Т1 производства МСЗ "Красный пролетарий". Шариковинтовая пара R40-5T4-SSI-407-622-0.012 является высококачественным аналогом ШВП, известных под обозначениями 16К20Т1.158.000.000, 16К20Т1.158.010.000, 16К20Т1.158.020.000.

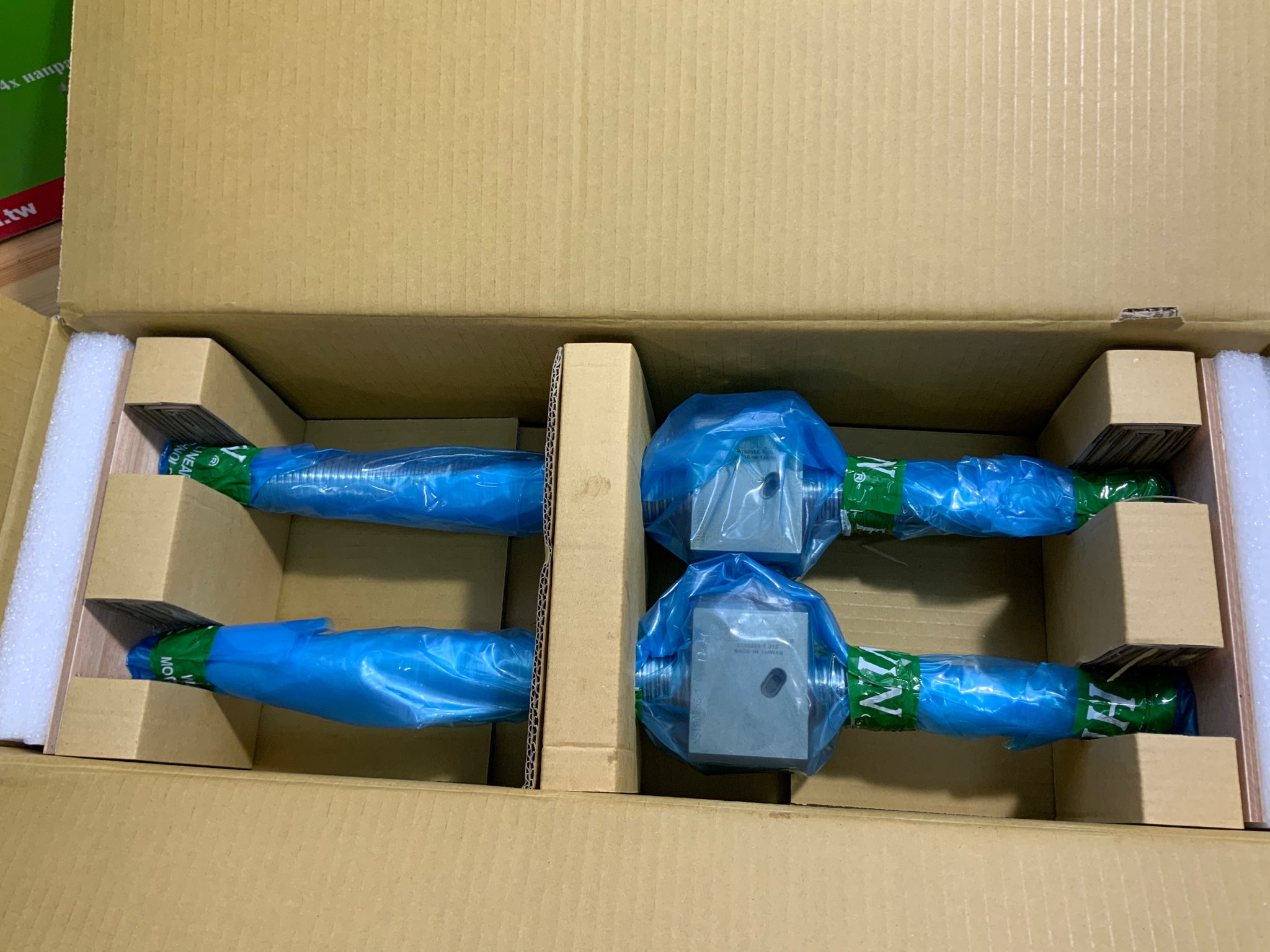

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
|
Номинальный диаметр, мм
|
40 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
5 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,012 |
|
Конструкция гайки
|
T4 |
|
Тип гайки
|
SSI |
|
Типоразмер ШВП
|
R40-5 |
|
Общая длина винта, мм
|
622 |
|
Длина резьбовой части винта, мм
|
407 |
|
Длина, мм
|
622 |
|
Ширина, мм
|
90 |
|
Высота, мм
|
80 |
|
Вес, кг
|
8.5 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
