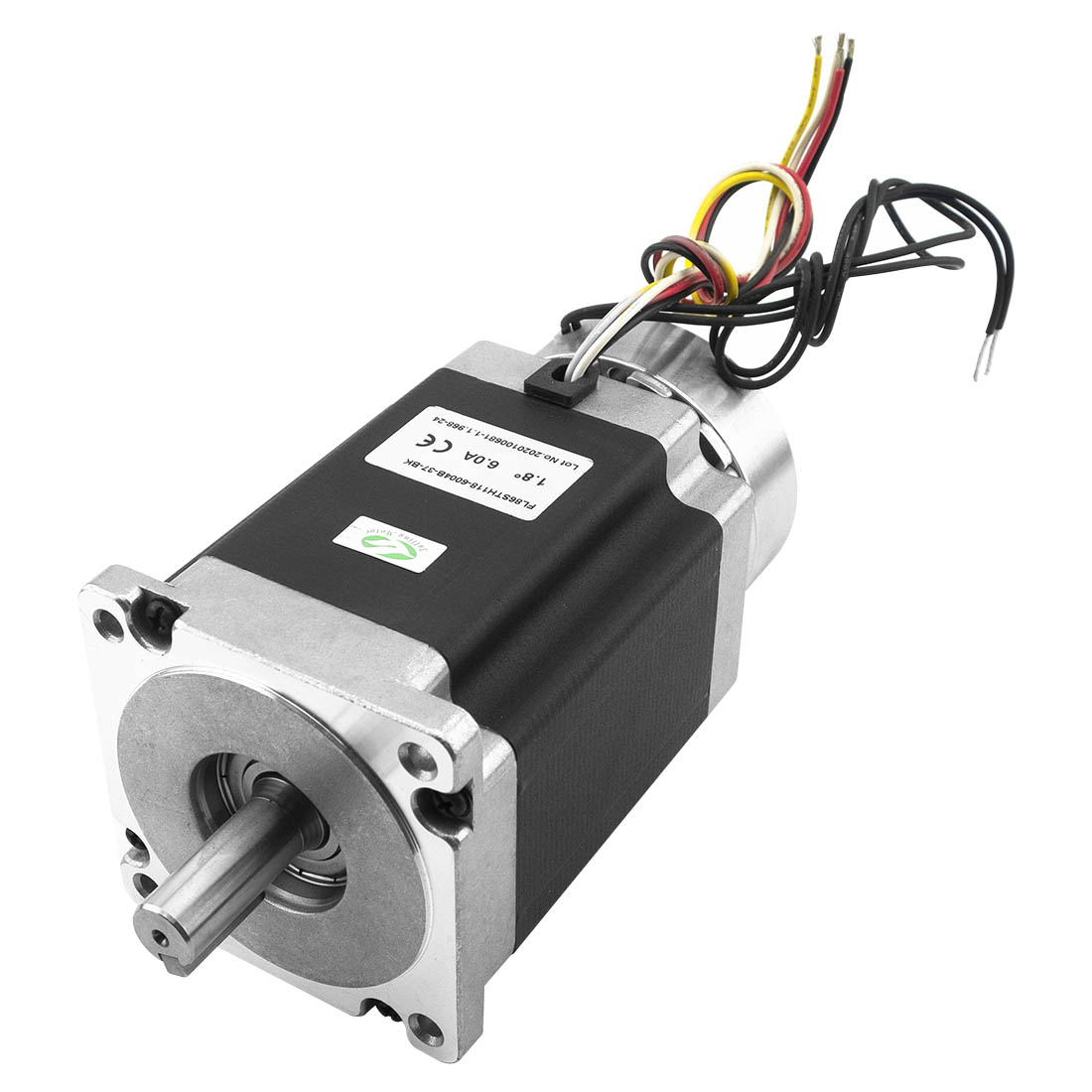

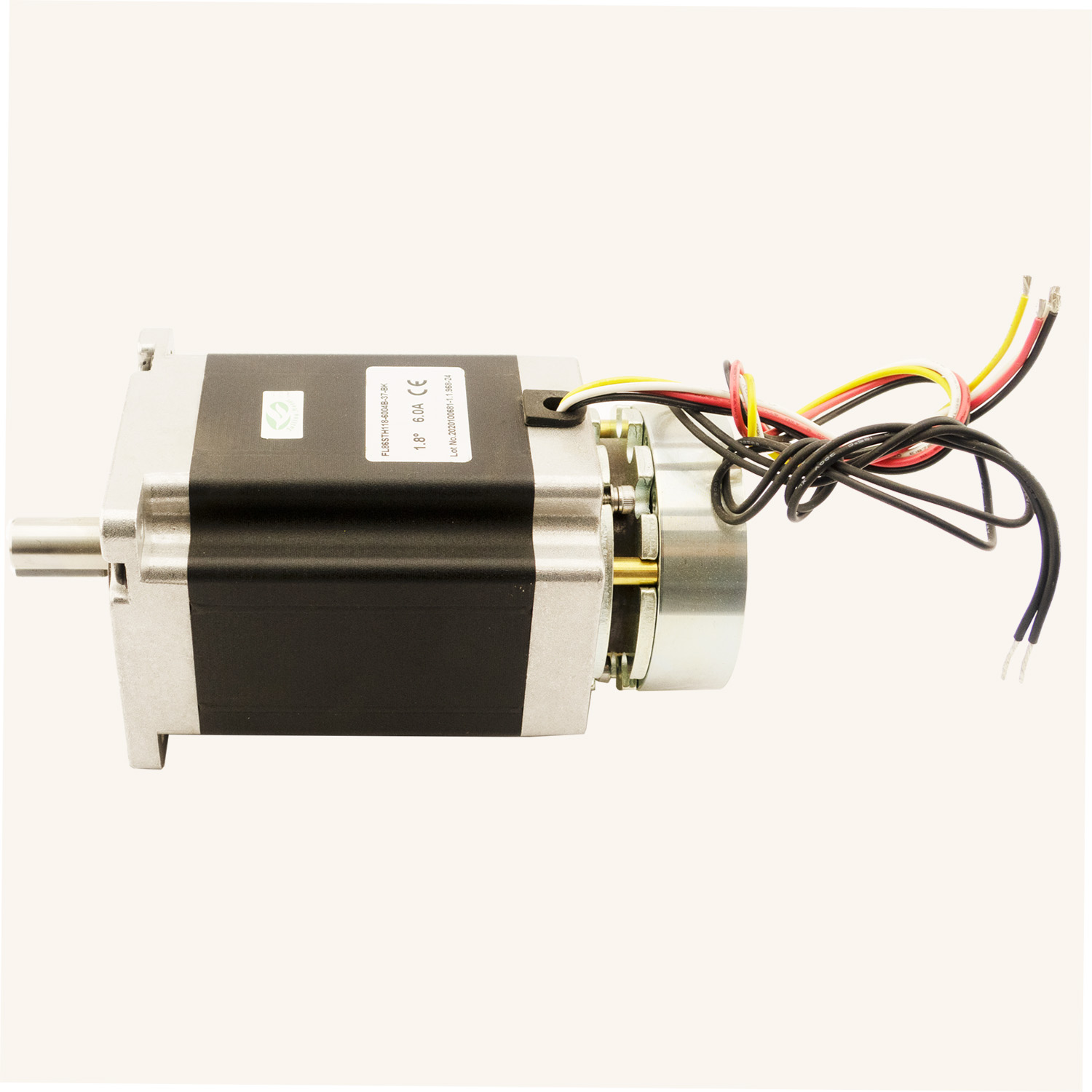

Гибридный шаговый двигатель Fulling Motor FL86STH118-6004B-14 (with brake) имеет 4 вывода для подключения и следующие электромеханические характеристики:
| Тип включения обмоток | Момент удержания, Н⋅м | Ток, А | Сопротивление фазы, Ом | Индуктивность фазы, мГн |
| биполярное | 8,5 | 4,2 | 1,1 | 13,5 |

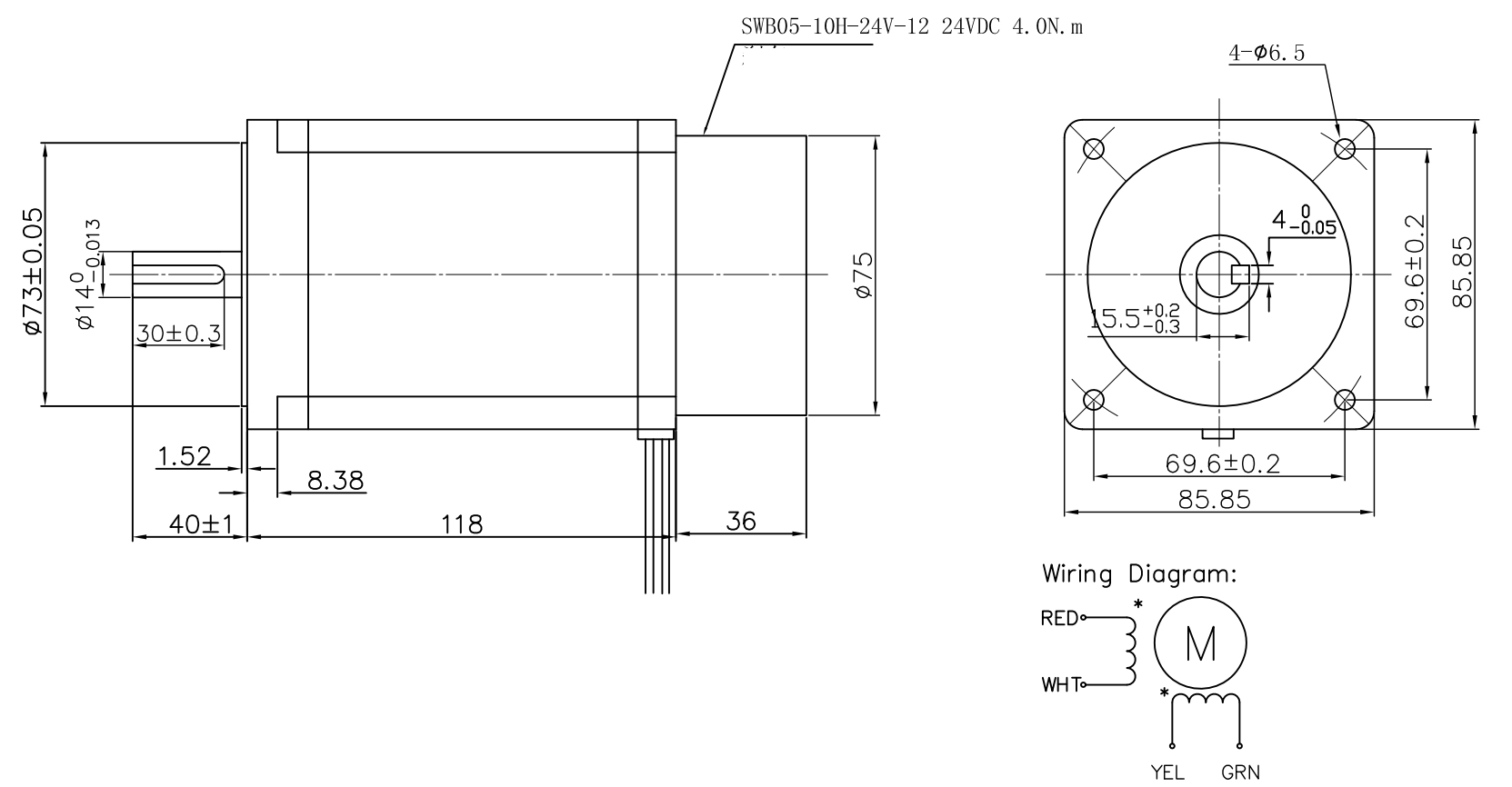

Двигатель имеет стандарный типоразмер NEMA 34, вал диаметром 14 мм. Его механические характеристики приведены в таблице ниже:
| Длина корпуса, мм | Угол шага, град. | Момент инерции ротора, г⋅см2 | Масса, кг | Радиальная нагрузка, H | Аксиальная нагрузка, H |
| 154 | 1,8 | 2700 | 3,8 | 220 | 60 |

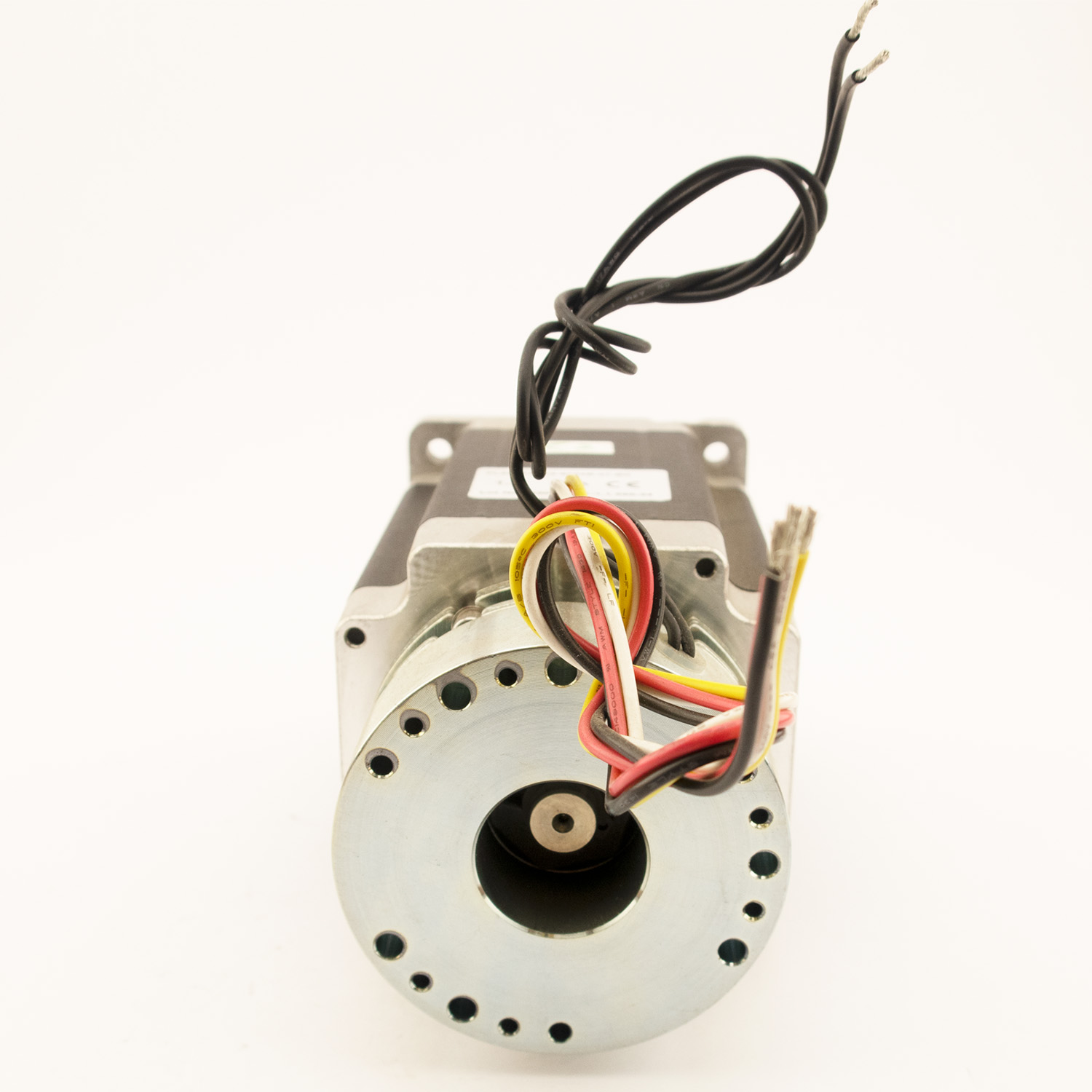

Двигатель оснащен электромагнитным стояночным тормозом с напряжением питания 24В и тормозным моментом 4Н*м.Тормоз блокирует вращение вала при отключенном питании.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдении технологии монтажа, режима и условий эксплуатации, предусмотренных производителем.
Всегда в наличии широкий выбор компонентов шагового и серво-шагового привода: двигателей, драйверов, кабелей и других принадлежностей.
При необходимости уточнения технических характеристик, возникновении других вопросов, пожалуйста, свяжитесь с нами по телефону, электронной почте или через мессенджеры.
|
Фланец ШД
|
NEMA 34 (86 мм) |
|
Фланец, мм
|
86 |
|
Индуктивность, мГн
|
6.5 |
|
Сопротивление обмотки, Ом
|
1 |
|
Тип двигателя
|
шаговый двигатель |
|
Серия шагового привода
|
STH |
|
Степень защиты
|
IP30 |
|
Диапазон рабочих температур, °C
|
от -20 до +50 |
|
Класс изоляции
|
B |
|
PCD, мм
|
121.05 |
|
Центрирующий поясок, мм
|
73 |
|
Длина, мм
|
118 |
|
Ширина, мм
|
85,85 |
|
Высота, мм
|
85,85 |
|
Тип вала
|
с одной стороны |
|
Диаметр вала, мм
|
14 |
|
Ток, A
|
6 |
|
Момент удержания, Нм
|
8.5 |
|
Количество выводов
|
4 |
|
Тормоз
|
есть |
|
Вес, кг
|
4.5 |
|
Угол шага, град.
|
1,8 |
|
Страна производства
|
КИТАЙ |
