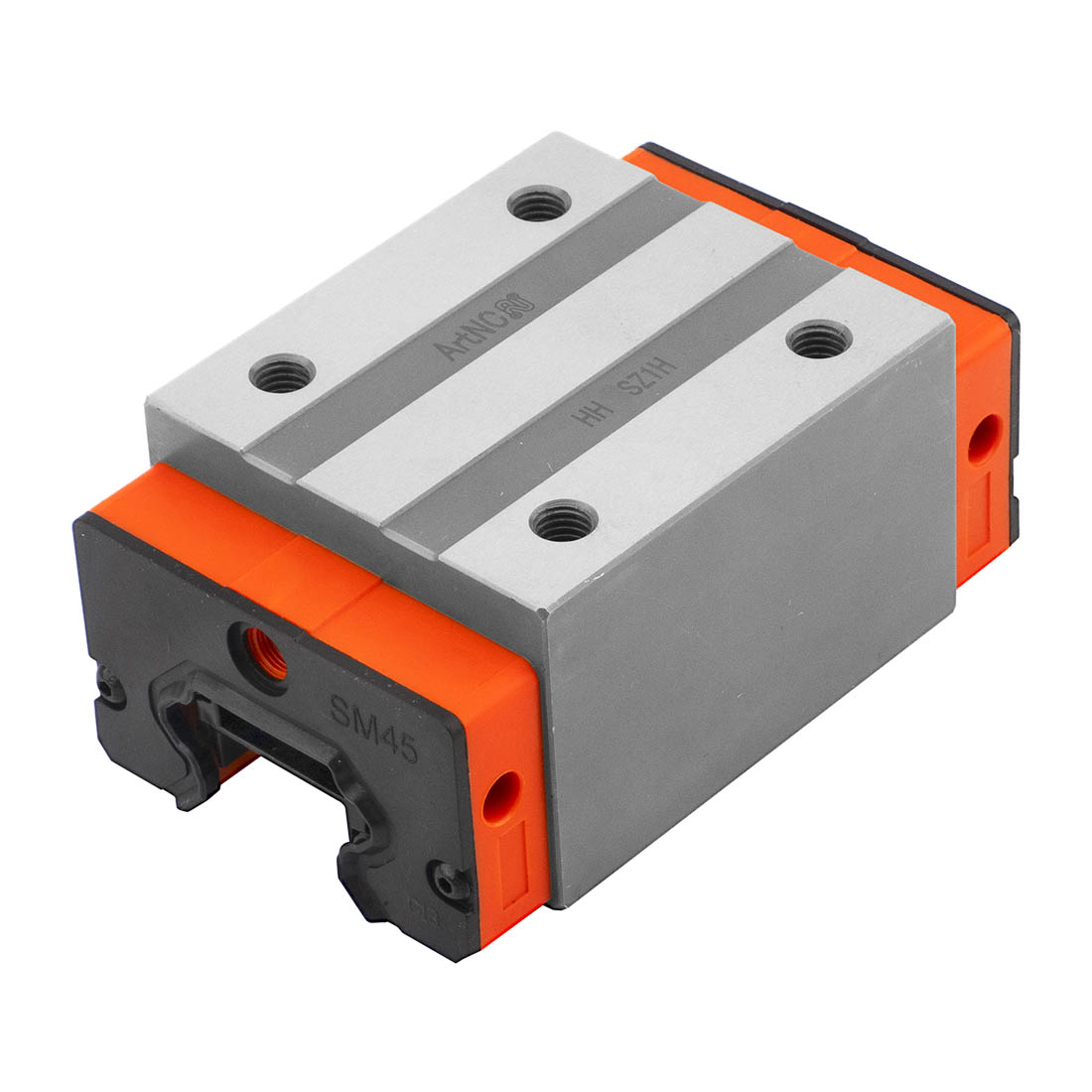

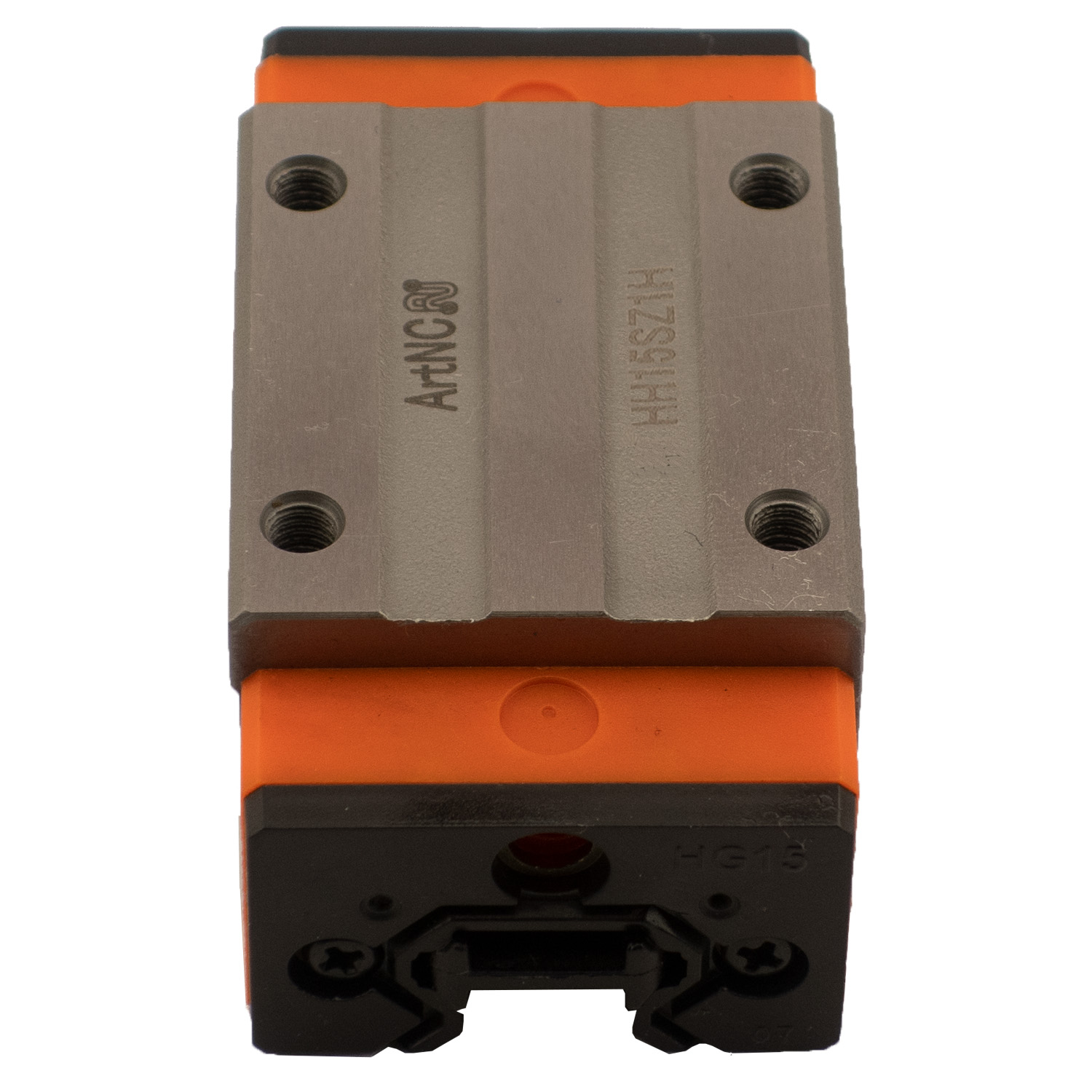

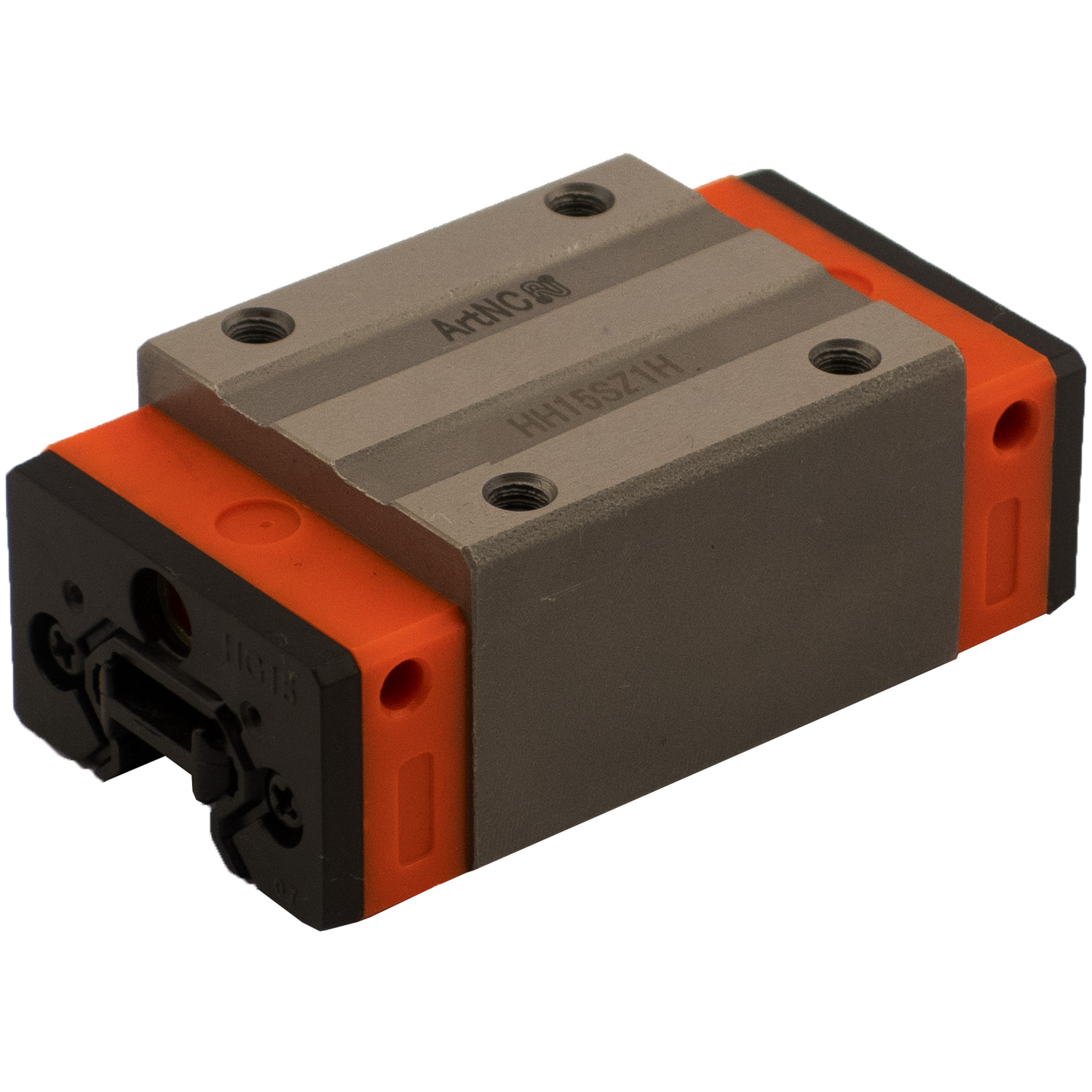

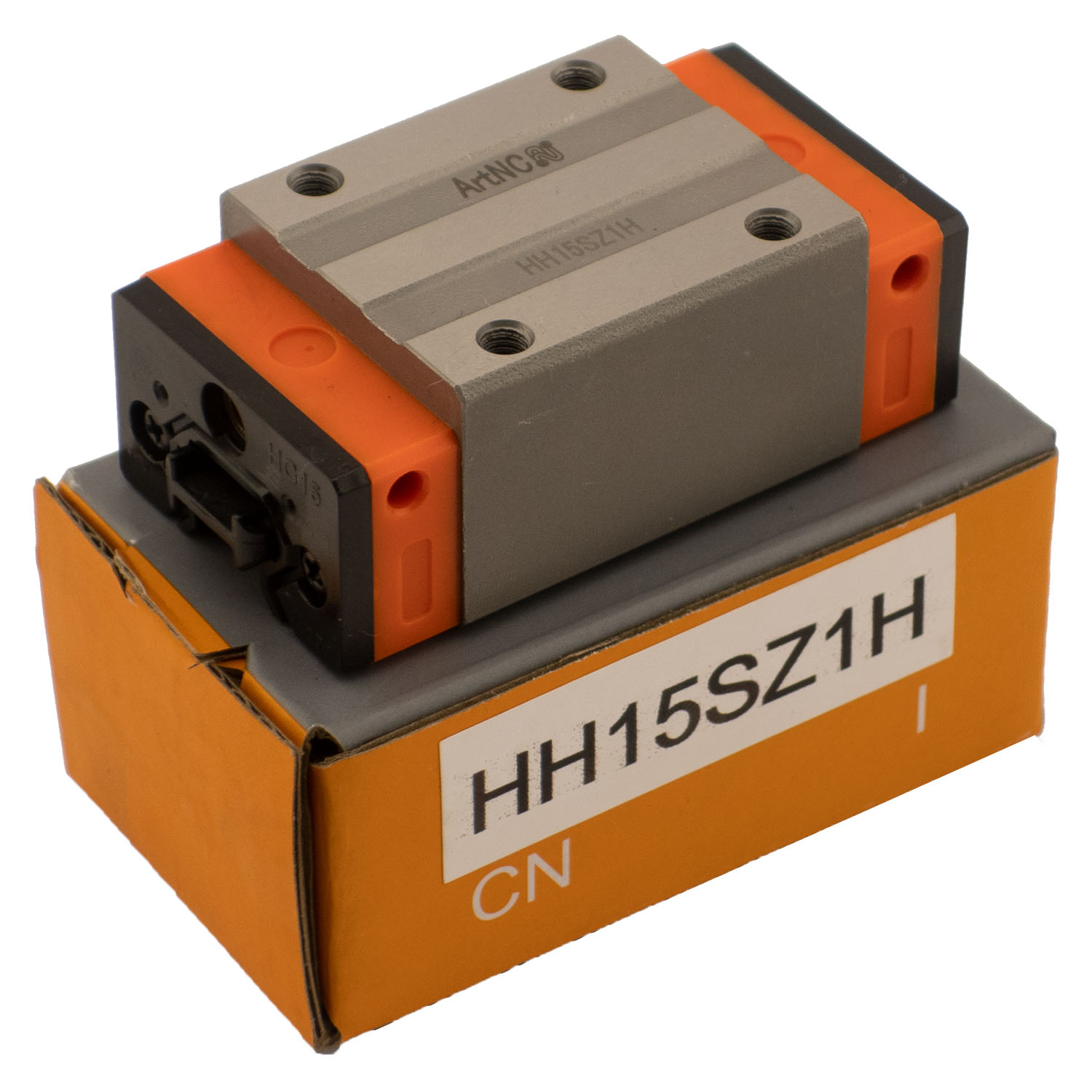

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) ArtNC HH15SZ1H имеет следующие параметры:
- H - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
- H - прямоугольный тип каретки;
- 15 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
- S - высокая нагрузка (базовая динамическая нагрузка C - 14,7 kN, базовая статическая нагрузка С0 - 23,47 kN);
- Z1 - средний предварительный натяг (0,05~0,07C, что составляет от 0,735 kN до 1,029 kN), условие применения: требуется высокая точность;
- H - высокий класс точности (допустимые отклонения по высоте ± 0,03 мм, допустимые отклонения по ширине ± 0,03 мм, среднее отклонение по высоте – 0,01 мм, среднее отклонение по ширине – 0,01 мм).

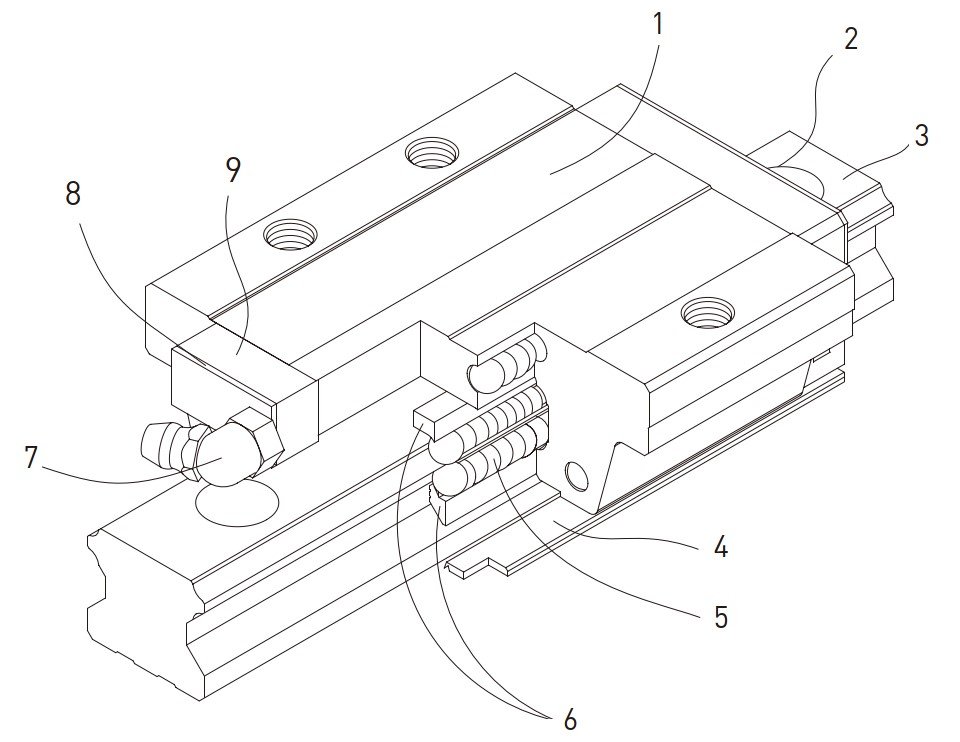

Конструкция линейных направляющих H-серии
 |
|
Линейные направляющие серии H имеют высокую грузоподъемность и жесткость в сравнении с аналогичными продуктами. Четырехрядная конструкция серии позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы.
Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.
Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.
|

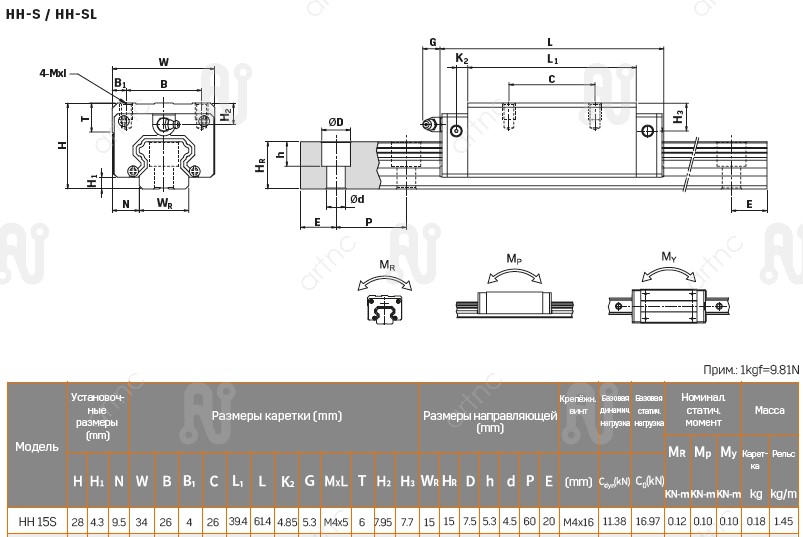

Серия
|
HG (высоконагружаемая) |
|
Тип каретки
|
прямоугольный |
|
Типоразмер
|
15 |
|
Нагрузка
|
высокая |
|
Вариант крепления
|
универсальное - сверху или снизу |
|
Предварительный натяг
|
средний |
|
Класс точности
|
высокий |
|
Длина, мм
|
23,7 |
|
Ширина, мм
|
34 |
|
Высота, мм
|
61,4 |
|
Вес, кг
|
0.212 |
|
Страна производства
|
Китай |
