Конструкция линейных направляющих QН-серии
- каретка (блок)
- рельс
- шарики
- сепаратор SynchMotionTM
- нижнее уплотнение
- фиксатор
- заглушка крепежного отверстия рельсовой направляющей
- торцевое уплотнение
- торцевая заглушка

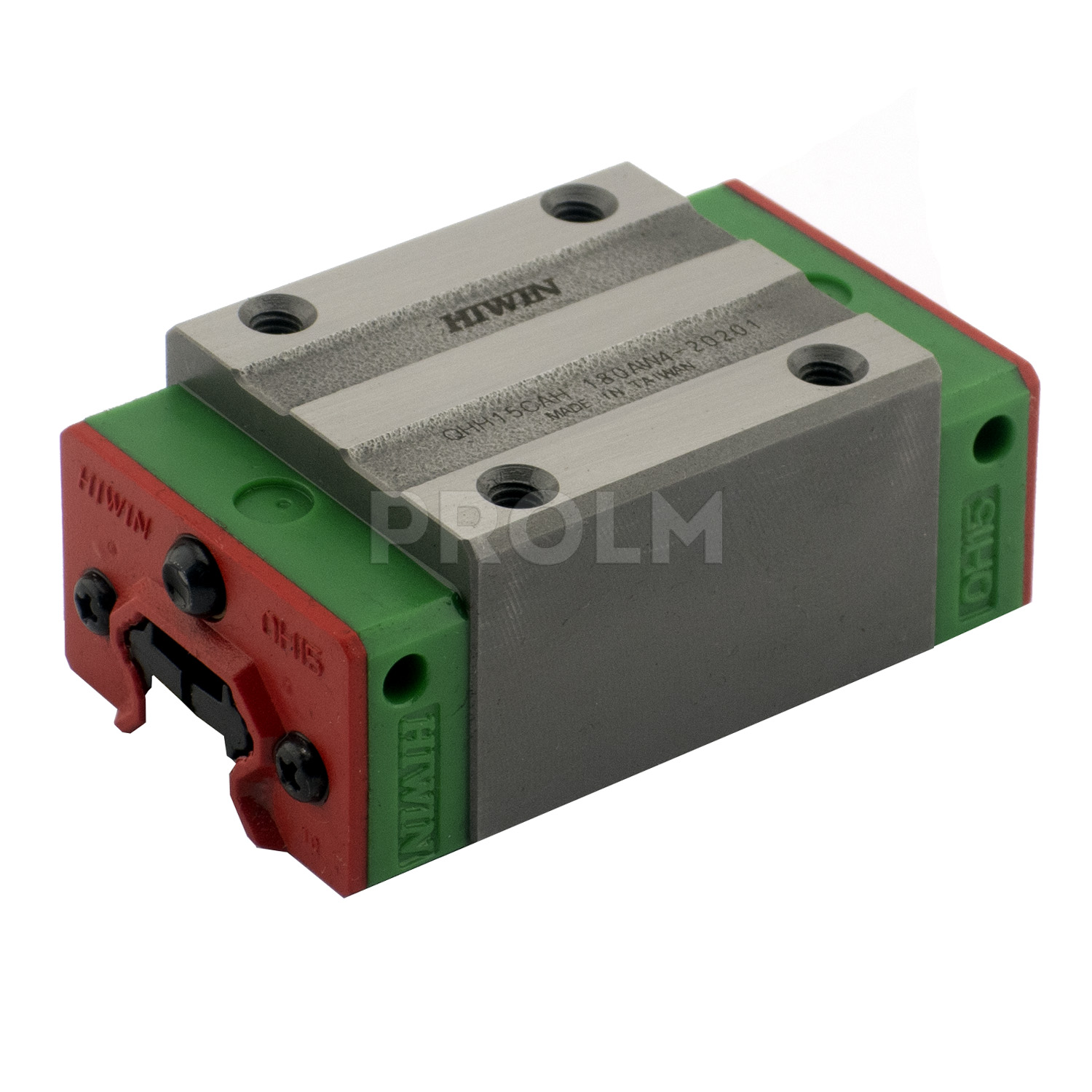

Серия линейных направляющих QH - это системы высокой грузоподъемности с технологией SynchMotionTM. В стандартных сериях элементы качения при движении постоянно контактируют друг с другом, создавая тем самым трение скольжения. Для предотвращения этого трения в каретках QH шарики начинают катиться последовательно и остаются разделенными с помощью сепаратора SynchMotion. Это позволяет тем самым сохранить кинетическую энергию элемента чрезвычайно стабильной и эффективно уменьшить колебания сопротивления качению. Сепаратор представляет собой цепочку полых колец со сквозным отверстием для облегчения циркуляции смазки. Благодаря специальной конструкции смазка лучше распределяется и удерживается в каретке. Поэтому частоту повторного смазывания можно уменьшить. Каретки серии QH предварительно смазаны. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым. Каретки QH совместимы с рельсами серии HG аналогичного типоразмера.
Эксплуатационные испытания при 0,2C (базовая динамическая нагрузка) показывают, что после пробега 2500 км не было обнаружено повреждений ни на шариках, ни на дорожках качения.
Области применения: высокотехнологичные отрасли, в которых требуются высокая скорость, низкий уровень шума и высокие стандарты к чистоте окружающей среды.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
|
Серия
|
QH (малошумная) |
|
Тип каретки
|
прямоугольный |
|
Типоразмер
|
15 |
|
Нагрузка
|
высокая |
|
Вариант крепления
|
сверху |
|
Предварительный натяг
|
лёгкий (Z0) |
|
Класс точности
|
высокий |
|

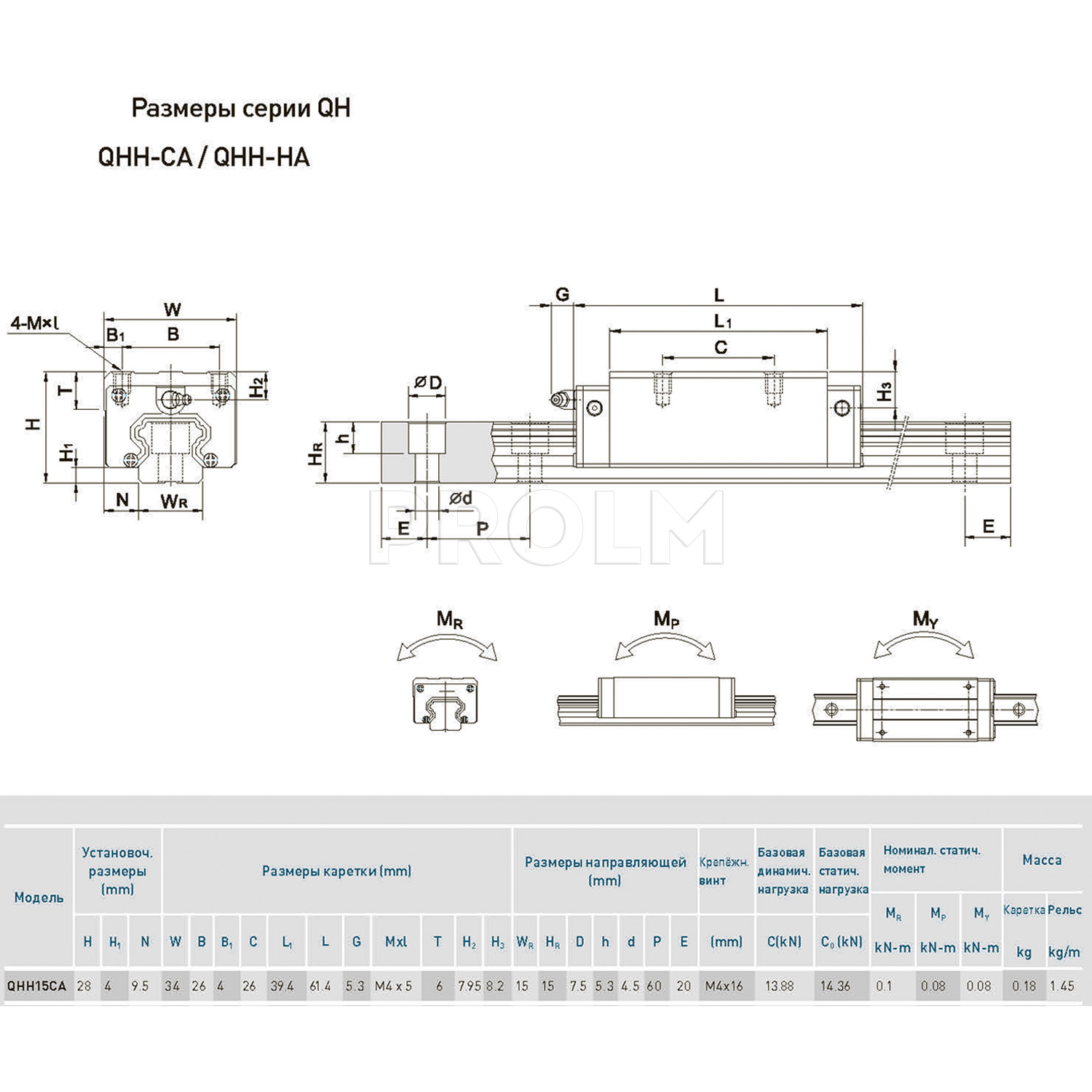

Длина, мм
|
61,4 |
|
Ширина, мм
|
34 |
|
Высота, мм
|
24 |
|
Вес, кг
|
0,18 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
