Конструкция линейных направляющих CG-серии
- каретка (блок)
- заглушка крепежного отверстия рельсовой направляющей

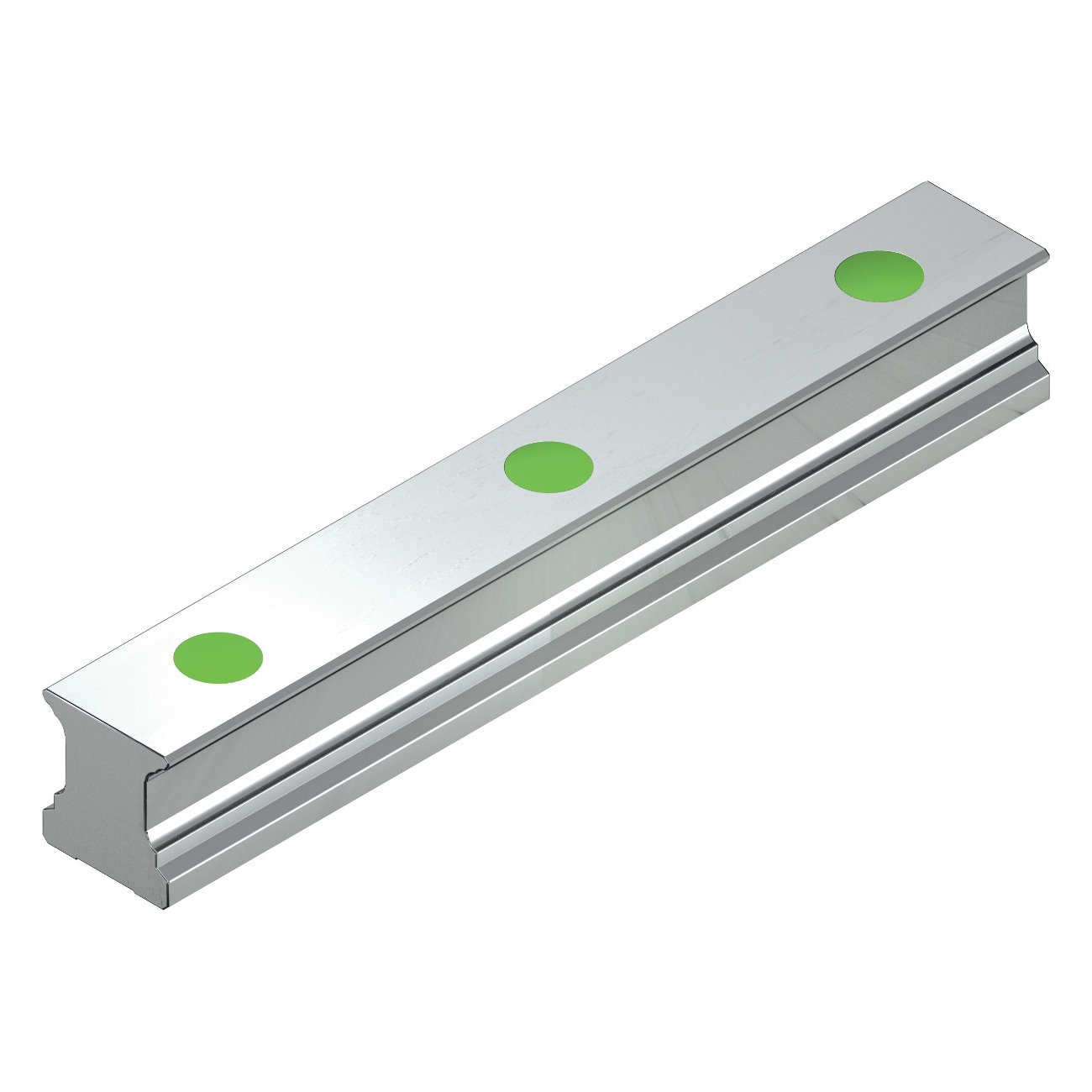

- рельс
- шарики
- фиксатор
- смазочный ниппель
- металлический скребок
- торцевая заглушка
Линейные направляющие серии CG выдерживают моментную нагрузку до 50% больше, чем стандартные системы линейных перемещений HIWIN серии HG такого же типоразмера. Благодаря особой конструкции кареток (О-тип) с интегрированным блоком рециркуляции оптимизируется циркуляция тел качения, что значительно повышает допустимую моментную нагрузку. В каретке есть фиксатор, который предотвращает выпадение шариков при ее снятии с направляющей. На рельс серии CG может устанавливаться защитная лента из нержавеющей стали, которая обеспечивает защиту от пыли и других мелких частиц и также способствует более плавному движению блоков (кареток). Данный тип линейных направляющих является взаимозаменяемым, т.е. любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.
Преимущества серии CG: более высокая моментная нагрузка, усовершенствованная конструкция системы смазывания, дополнительная защита блока от повреждения, быстрая установка.
Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
|
Серия
|

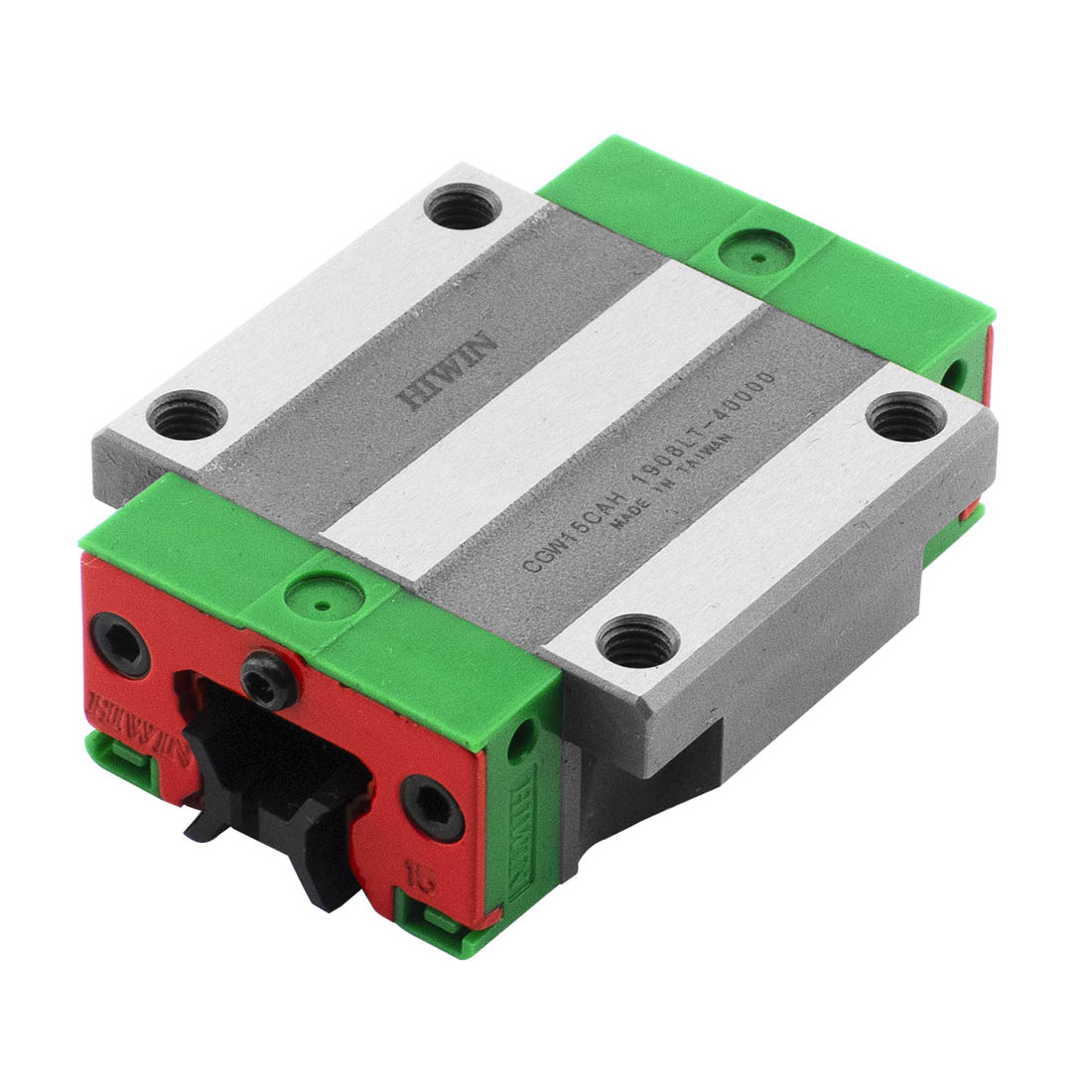

CG (защищенная) |
|
Тип каретки
|
фланцевый |
|
Типоразмер
|
15 |
|
Нагрузка
|
высокая |
|
Вариант крепления
|
сверху |
|
Предварительный натяг
|
средний |
|
Класс точности
|
высокий |
|
Длина, мм
|
58,2 |
|
Ширина, мм
|
47 |
|
Высота, мм
|
19,9 |
|
Вес, кг
|
0,14 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
