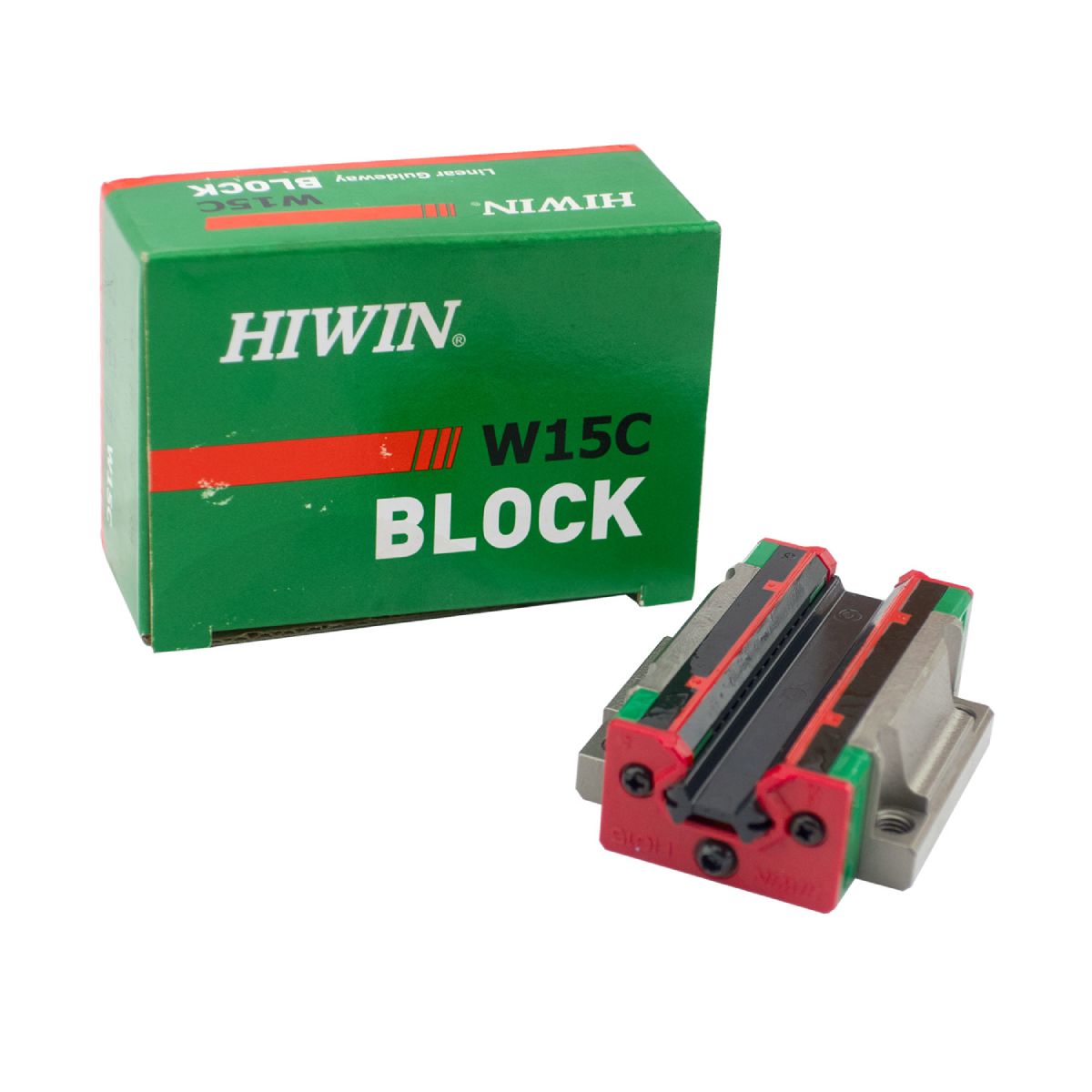

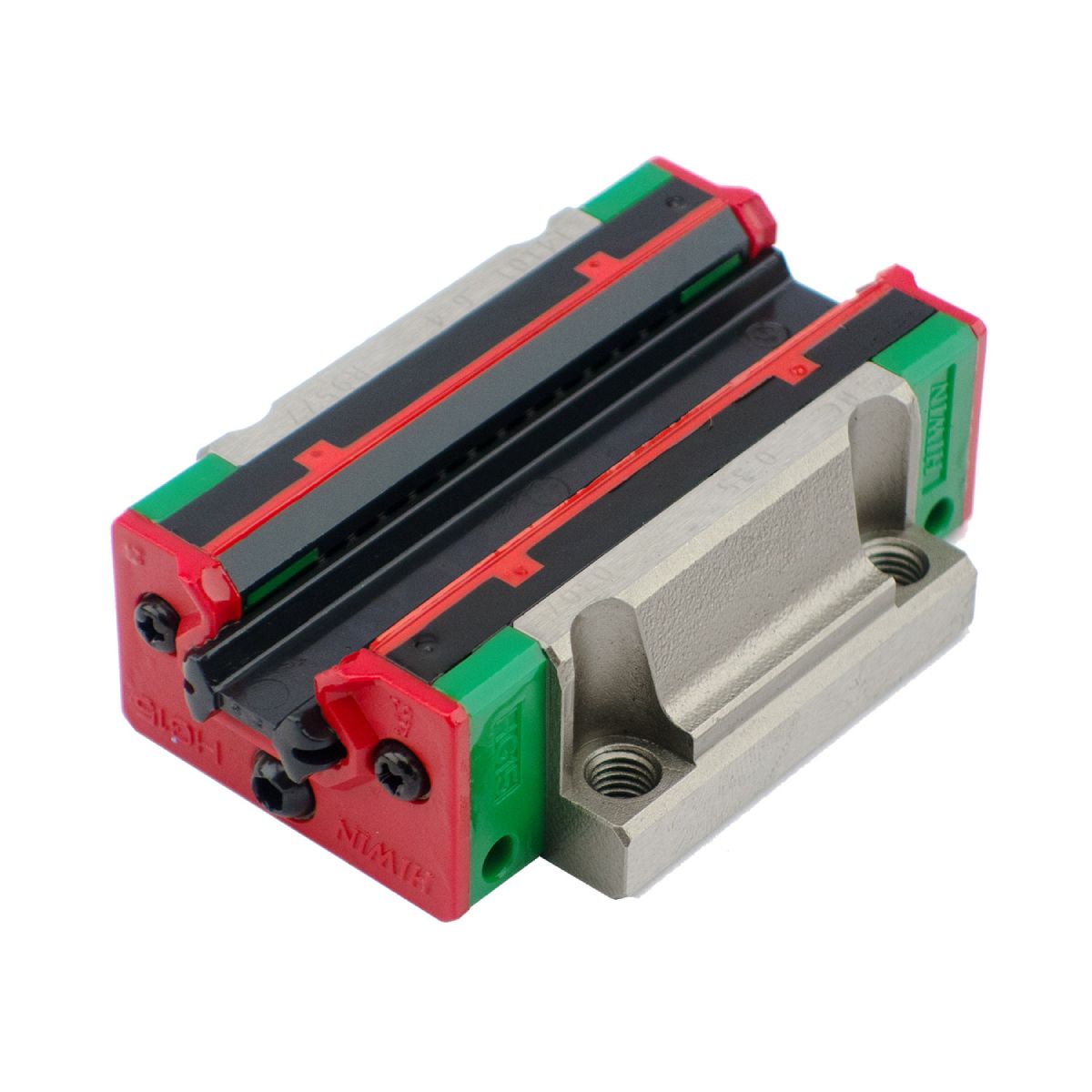

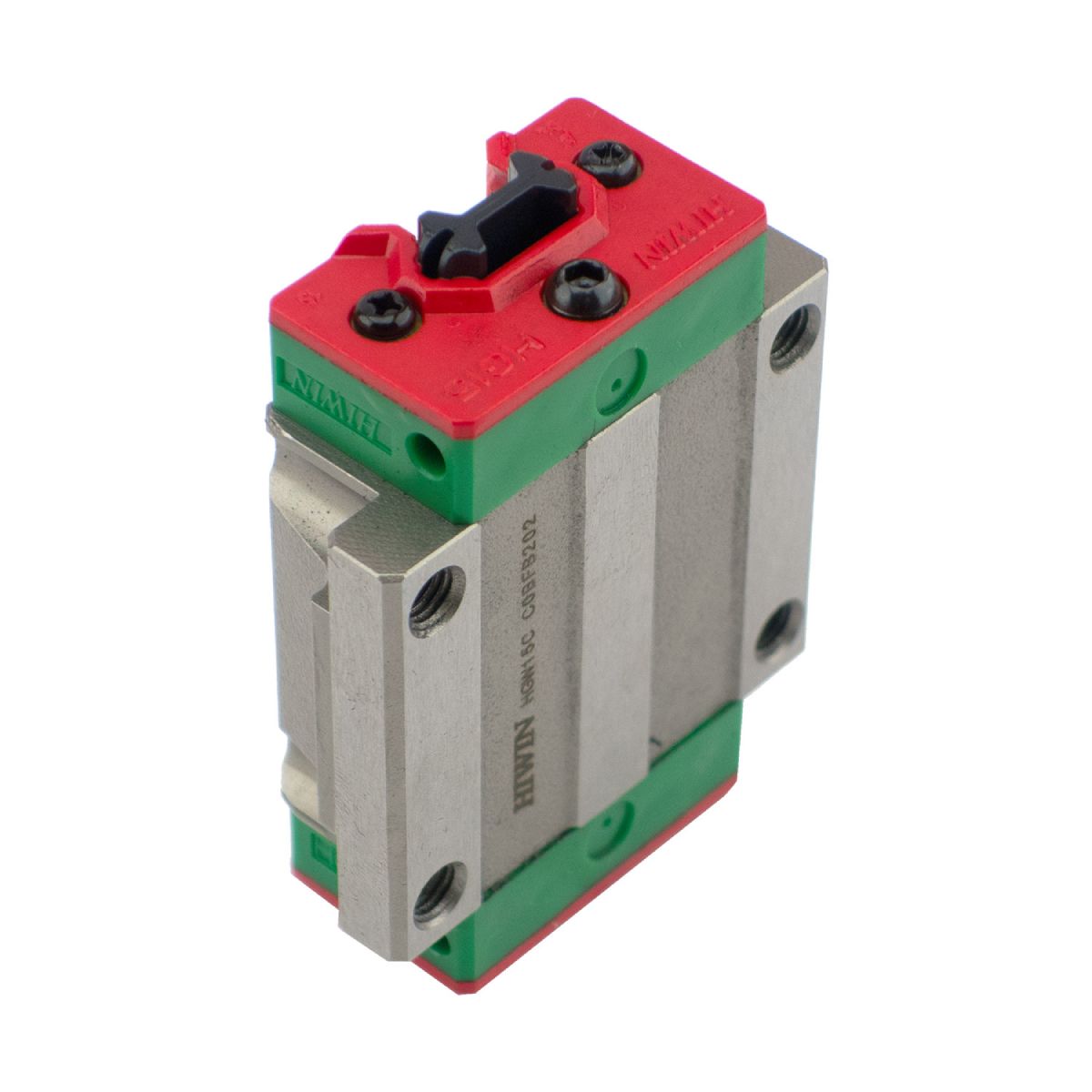

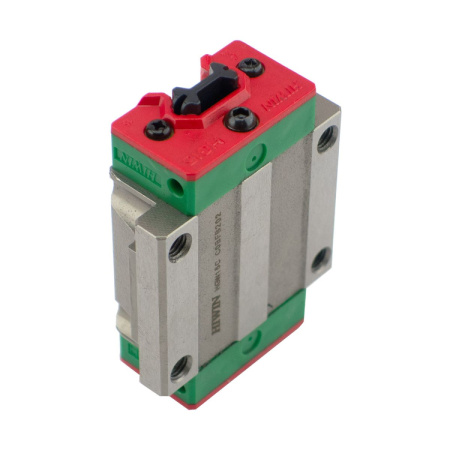

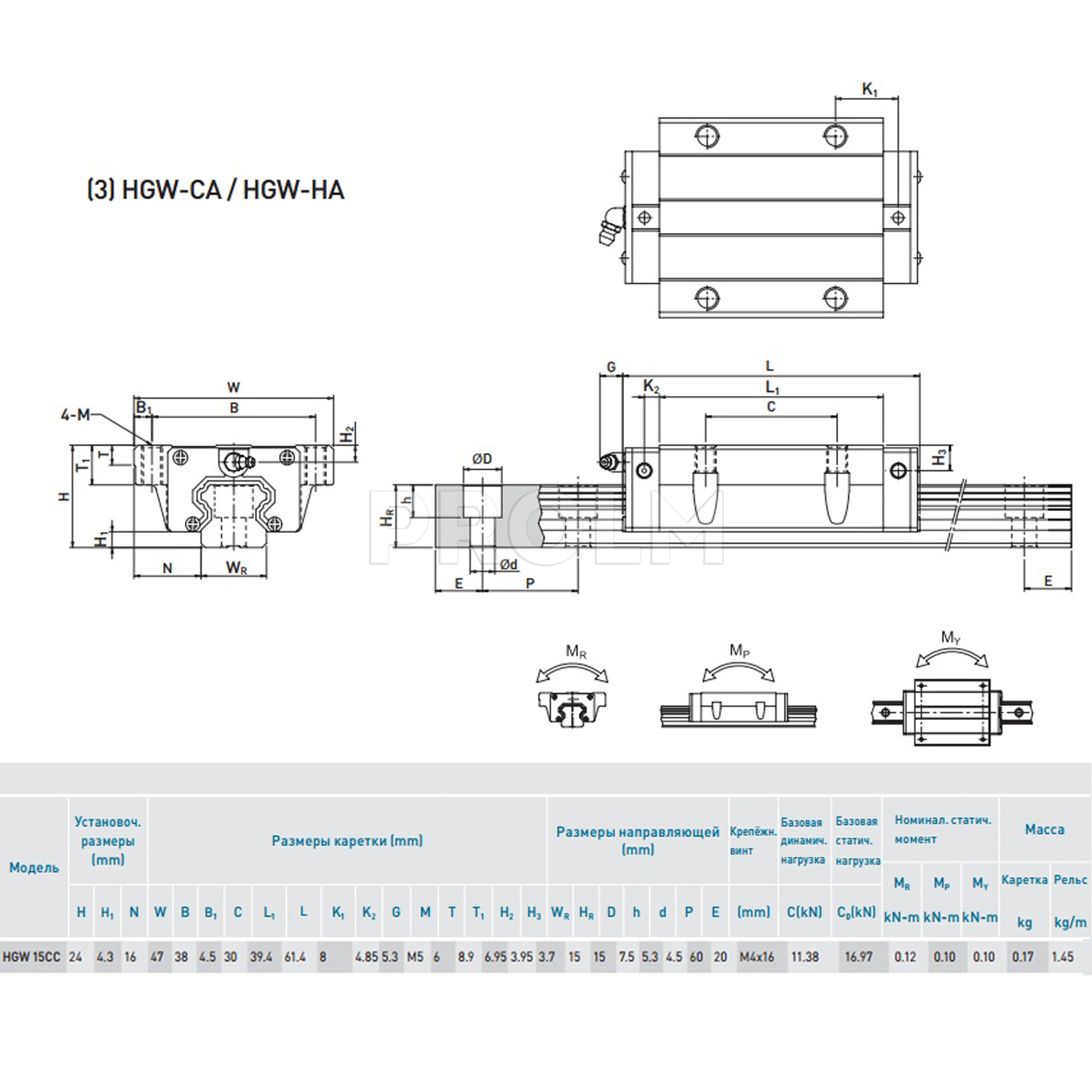

Конструкция линейных направляющих HG-серии
- каретка (блок)
- заглушка крепежного отверстия рельсовой направляющей
- рельс
- нижнее уплотнение
- шарики
- фиксатор
- смазочный ниппель
- торцевое уплотнение (двойное уплотнение и скребок)
- торцевая заглушка
Линейные направляющие серии HG имеют высокую грузоподъемность и жесткость в сравнении с аналогичными продуктами. Четырехрядная конструкция серии позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы. Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.
Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
|
Серия
|
HG (высоконагружаемая) |
|
Тип каретки
|
фланцевый |
|
Типоразмер
|
15 |
|
Нагрузка
|
высокая |
|
Вариант крепления
|
универсальное - сверху или снизу |
|
Предварительный натяг
|
средний |
|
Класс точности
|
стандартный |
|
Длина, мм
|
19,7 |
|
Ширина, мм
|
47 |
|
Высота, мм
|
61,4 |
|
Вес, кг
|
0,17 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
