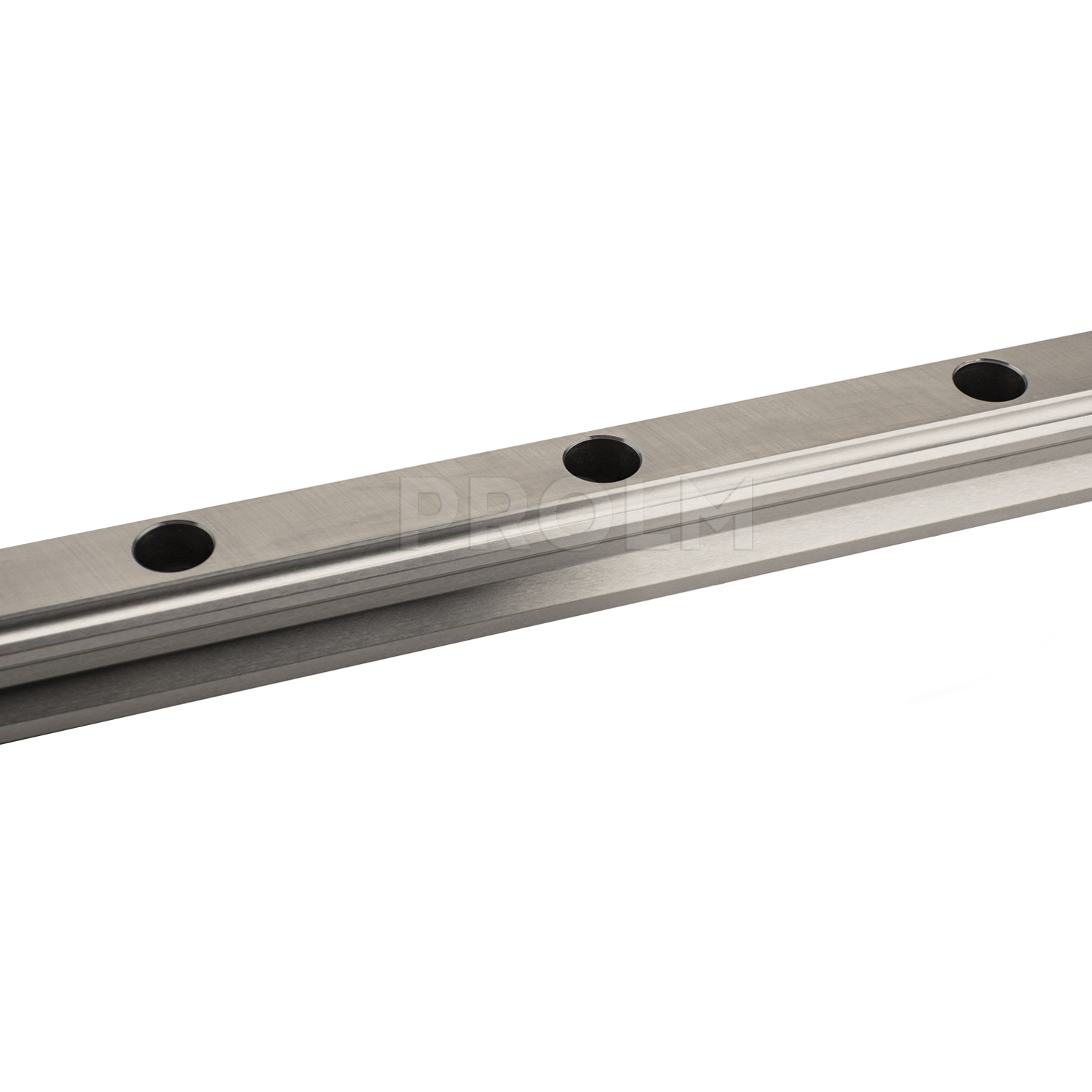

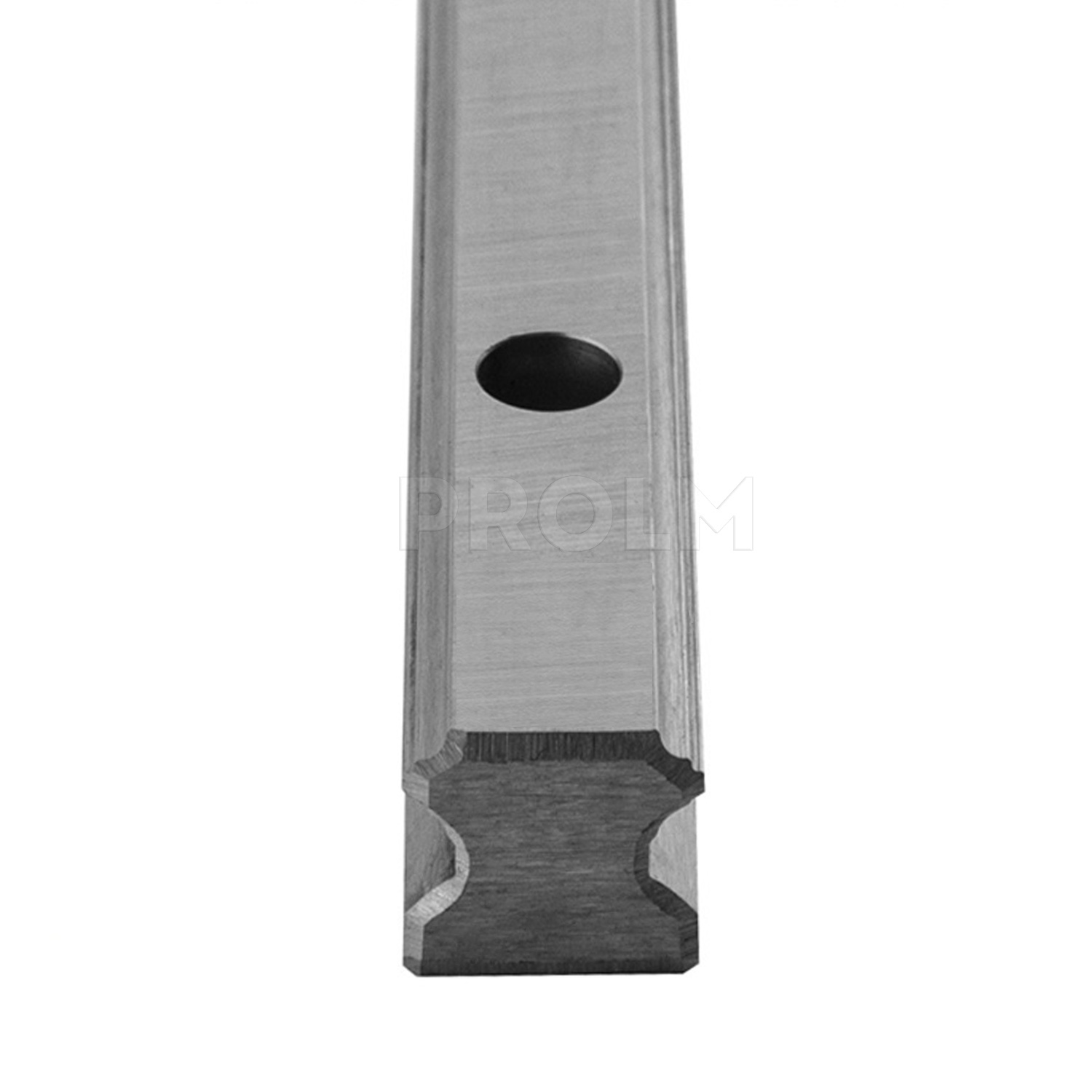

Профильная направляющая (рельс) ArtNC HR15R_H:
- H - серия рельсовых направляющих высокой грузоподъёмности;
- R - взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
- 15 - типоразмер рельсовой направляющей;
- T - тип крепления "снизу";
- H - класс точности (допустимое отклонение параллельности 28 мкм на 4000 мм).
Четырехрядная конструкция линейной направляющей серии H способна выдерживать одинаковые нагрузки в боковых и радиальных направлениях. Профиль дорожки качения обеспечивает обширный контакт с шариками, что придаёт системе высокую жесткость и способность воспринимать бóльшие допустимые нагрузки.
Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.
Описание характеристики рельса, указанной после обозначения:

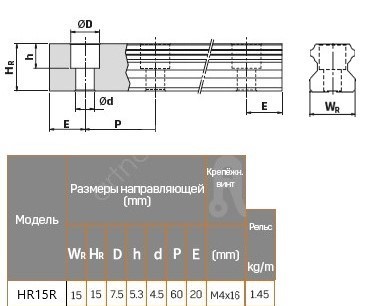

После основного обозначения (маркировки модели) линейной направляющей HIWIN в скобках указана ее размерная характеристика, определяющаяя длину рельса и расположение крепёжных отверстий относительно концов в соответствии со следующей формулой: L (E1/(n-1)×P/E2), где
|
 |
Например, характеристика (560H(35/8X60/45)) обозначает, что рельс класса точности H имеет длину 560 мм, расстояние от начала до ближайшего отверстия составляет 35 мм, 8 "шагов" (или, соответственно, 9 крепежных отверстий), 60 мм - расстояние между отверстиями, 45 мм - расстояние от центра последнего крепежного отверстия до конца рельса.
|
Серия
|
HG (высоконагружаемая) |
|
Взаимозаменяемость рельса
|
R (да) |
|
Типоразмер
|
15 |
|
Вариант крепления
|
R (сверху) |
|
Класс точности
|
высокий |
|
Материал
|
сталь |
|
Длина, мм
|
4000 |
|
Ширина, мм
|
15 |
|
Высота, мм
|
15 |
|
Вес, кг
|
5.25 |
|
Страна производства
|
Китай |
