Шариковинтовая передача HIWIN R16-5B1-SSVNW-720-720-0.05

Array
(
    [NEED_STICKERS] =>
    [SHOW_THUMBS] => 1
    [IS_FAST_VIEW] =>
    [POPUPVIDEO] =>
    [IS_CURRENT_SKU] =>
    [IS_CUSTOM_OFFERS] =>
    [ADDITIONAL_CLASS] => left_info
    [MODEL_3D_URL] =>
    [IS_MAGNIFIER] =>
    [IS_ONE_IMAGE] =>
    [COUNT_IMAGES] => 3
    [FIRST_PHOTO] => /upload/iblock/3a3/c8ooih1l19e7apzhcmbj6f897k6svb7d/5684578d_bb84_11ea_80ed_000c297c6853_cbf51fca_74f4_11ef_96d4_ac1f6bea7d39.jpg
    [FIRST_SKU_PICTURE] =>
    [IS_VERTICAL_THUMBS] =>
    [TOP_GALLERY_CLASS] =>  detail-gallery-big--horizontal detail-gallery-big--ratio-square left_info
    [VIEW_IMG_TYPE] => POPUP
)

Array
(
    [NEED_STICKERS] =>
    [SHOW_THUMBS] => 1
    [IS_FAST_VIEW] =>
    [POPUPVIDEO] =>
    [IS_CURRENT_SKU] =>
    [IS_CUSTOM_OFFERS] =>
    [ADDITIONAL_CLASS] => left_info
    [MODEL_3D_URL] =>
    [IS_MAGNIFIER] =>
    [IS_ONE_IMAGE] =>
    [COUNT_IMAGES] => 3
    [FIRST_PHOTO] => /upload/iblock/3a3/c8ooih1l19e7apzhcmbj6f897k6svb7d/5684578d_bb84_11ea_80ed_000c297c6853_cbf51fca_74f4_11ef_96d4_ac1f6bea7d39.jpg
    [FIRST_SKU_PICTURE] =>
    [IS_VERTICAL_THUMBS] =>
    [TOP_GALLERY_CLASS] =>  detail-gallery-big--horizontal detail-gallery-big--ratio-square left_info
    [VIEW_IMG_TYPE] => POPUP
)

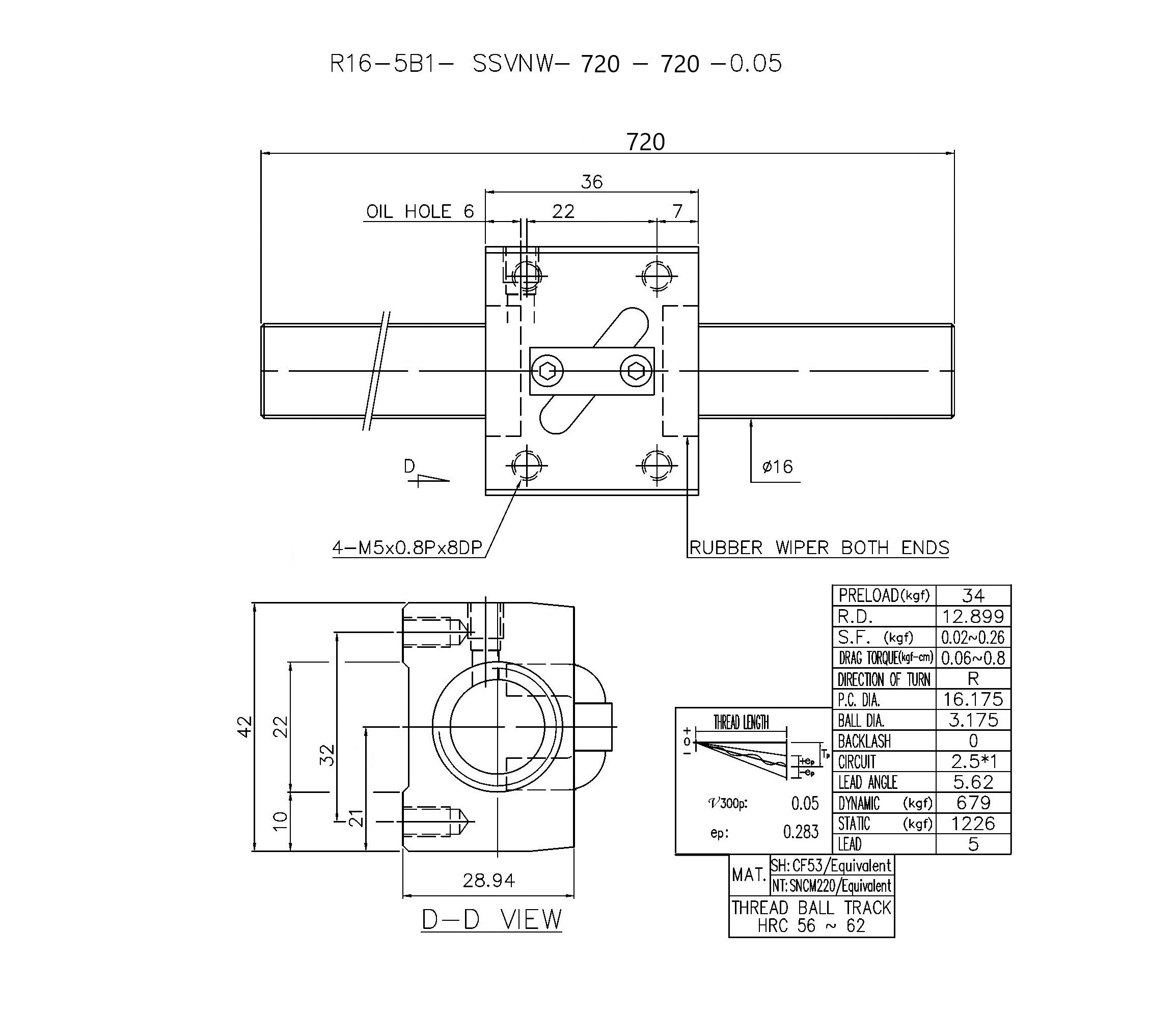

R16-5B1-SSVNW-720-720-0.05_HIWIN_drawing

15 916 руб./шт

Варианты цен

15 916 руб./шт

Подробности

Есть в наличии: 1

Нашли дешевле?

Рассчитать доставку

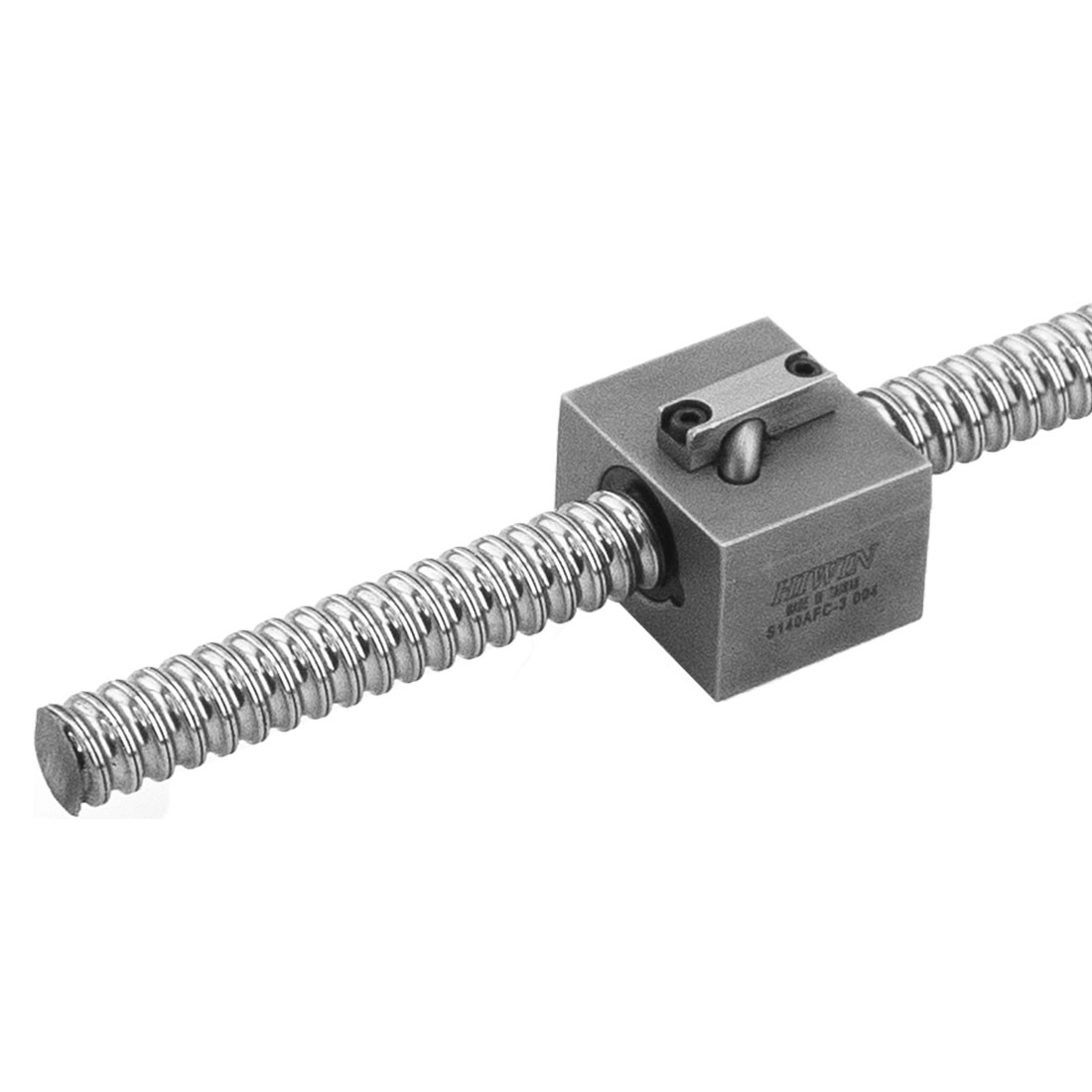

Шариковинтовой привод R16-5B1-SSVNW-720-720-0.05 производства компании HIWIN включает в себя одну гайку R16-5B1-SSVNW и винт R16-5-0.05 (R16-5-720-720-0.05).

Диаметр винта ШВП - 16 мм, шаг - 5 мм.
Динамическая нагрузка на привод - 679 кгс, статическая нагрузка - 1226 кгс.
Предварительный натяг - 34 кгс.
Термическая обработка - закалка ТВЧ.
Твердость дорожек качения - 56-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R16-5B1-SSVNW:

количество заходов - 1;
диаметр шариков - 3.175 мм;
тип исполнения механизма рециркуляции - B (одноконтурная рециркуляция через внешнюю трубку);
число циркулирующих контуров - 1;
число рабочих витков на каждый контур - 2,5x1;
NW - контактное резиновое уплотнение;
материал гайки - SNCM220 или эквивалентный.

Винт R16-5-0.05 (R16-5-720-720-0.05):

количество заходов - 1;
тип резьбы - правосторонний;
общая длина винта - 720 мм;
длина резьбовой части - 720 мм;
точность исполнения - 0.05 мкм на 300 мм хода (класс точности C7);
материал винта - CF53 или эквивалентный.

Особенностью ШВП HIWIN R16-5B1-SSVNW-720-720-0.05 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.

Номинальный диаметр, мм	16
Тип резьбы	R (правосторонняя)
Шаг резьбы, мм	5
Погрешность перемещения на 300 мм рабочего хода, мм	0,05
Конструкция гайки	B1
Тип гайки	SSVNW
Общая длина винта, мм	720
Длина резьбовой части винта, мм	720
Длина, мм	720
Вес, кг	1.5
Страна производства	Тайвань
