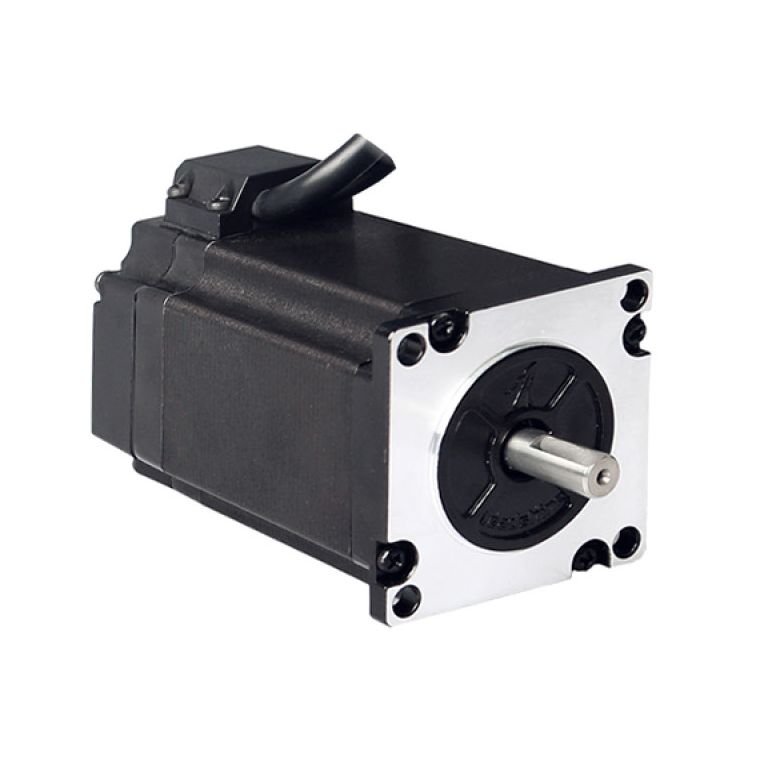

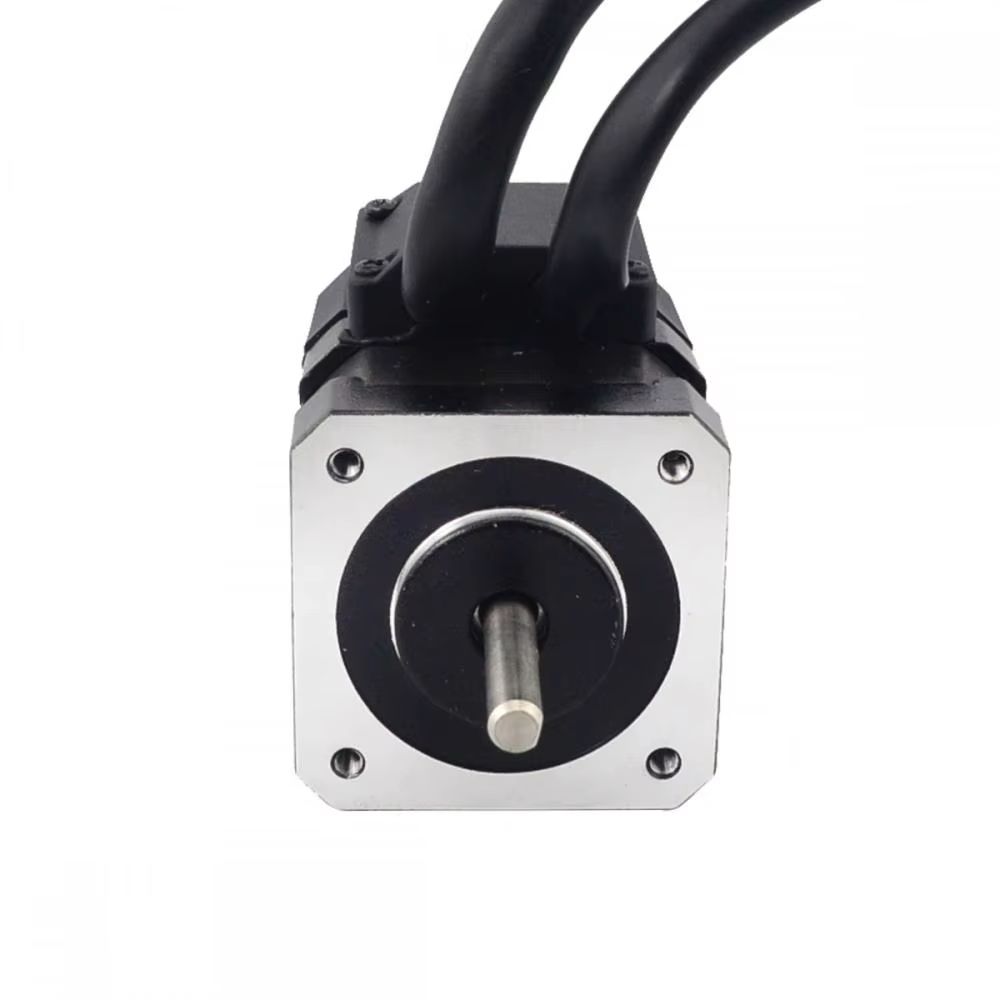

Гибридный шаговый двигатель Leadshine CS-M21708 с обратной связью имеет 4 вывода для подключения и следующие электромеханические характеристики:
| Тип включения обмоток | Момент удержания, Н⋅м | Ток, А | Сопротивление фазы, Ом | Индуктивность фазы, мГн |
| биполярное | 0,8 | 2,5 | 1 | 2,4 |

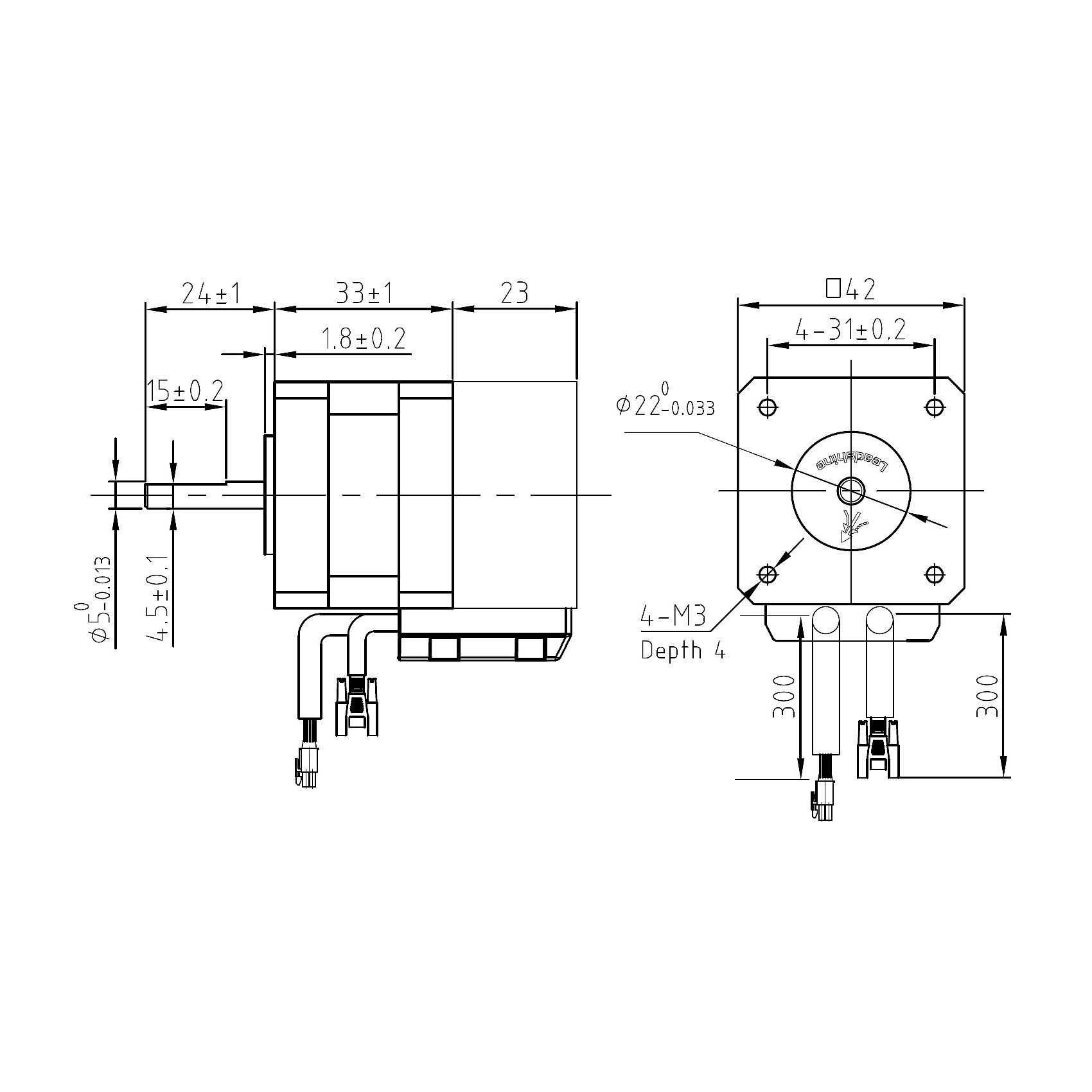

Двигатель имеет стандартный типоразмер NEMA 17, вал диаметром 5 мм. Его механические характеристики приведены в таблице ниже:
| Длина корпуса, мм | Угол шага, град. | Момент инерции ротора, г⋅см2 | Масса, кг | Радиальная нагрузка, H | Аксиальная нагрузка, H |
| 83 | 1,8 | 110 | 0,75 | 28 | 10 |
Для подключения рекомендуется использовать драйвер CS-D508 или CS-D808 и источник питания SPS407 или SPS487.
|
Вес, кг
|
0,49 |
