Конструкция линейных направляющих QR-серии
- каретка (блок)
- торцевая заглушка
- заглушка крепёжное отверстия рельсовой направляющей
- рельс
- рециркуляционные трубки
- ролики
- сепаратор SynchMotionTM
- нижнее уплотнение
- смазочный ниппель
- смазочный ниппель

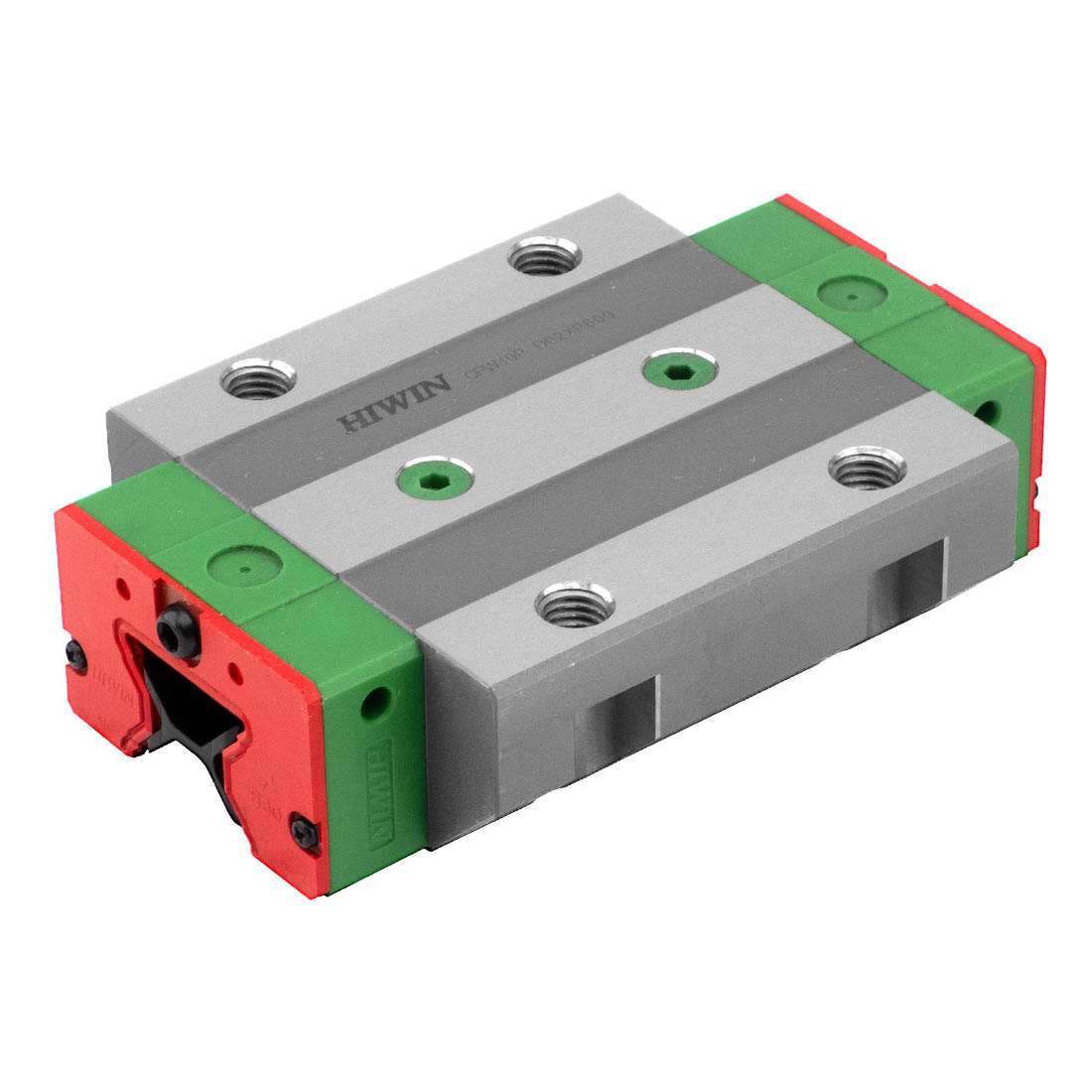

Серия роликовых линейных направляющих HIWIN QR с технологией SynchMotionTM характеризуется сверхвысокой грузоподъёмностью и сниженным уровнем шума. В каретке используется четыре ряда роликов, расположенных под углом контакта 45 градусов. Упругая деформация поверхности линейного контакта при нагрузке значительно снижается, что обеспечивает большую жесткость и более высокую грузоподъемность во всех четырех направлениях нагрузки. В стандартных сериях элементы качения при движении постоянно контактируют друг с другом, создавая тем самым трение скольжения. Для предотвращения этого трения в каретках QR ролики начинают катиться последовательно и остаются разделенными с помощью сепаратора SynchMotion. Это позволяет тем самым сохранить кинетическую энергию элемента чрезвычайно стабильной и эффективно уменьшить колебания сопротивления качению. Роликовые направляющие серии QR обладают большей грузоподъемностью при меньших размерах, чем шариковые системы. Каретки QR совместимы с рельсами серии RG аналогичного типоразмера.
Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
|
Длина, мм
|
131,8 |
|
Ширина, мм
|
90 |
|
Высота, мм
|
36 |
