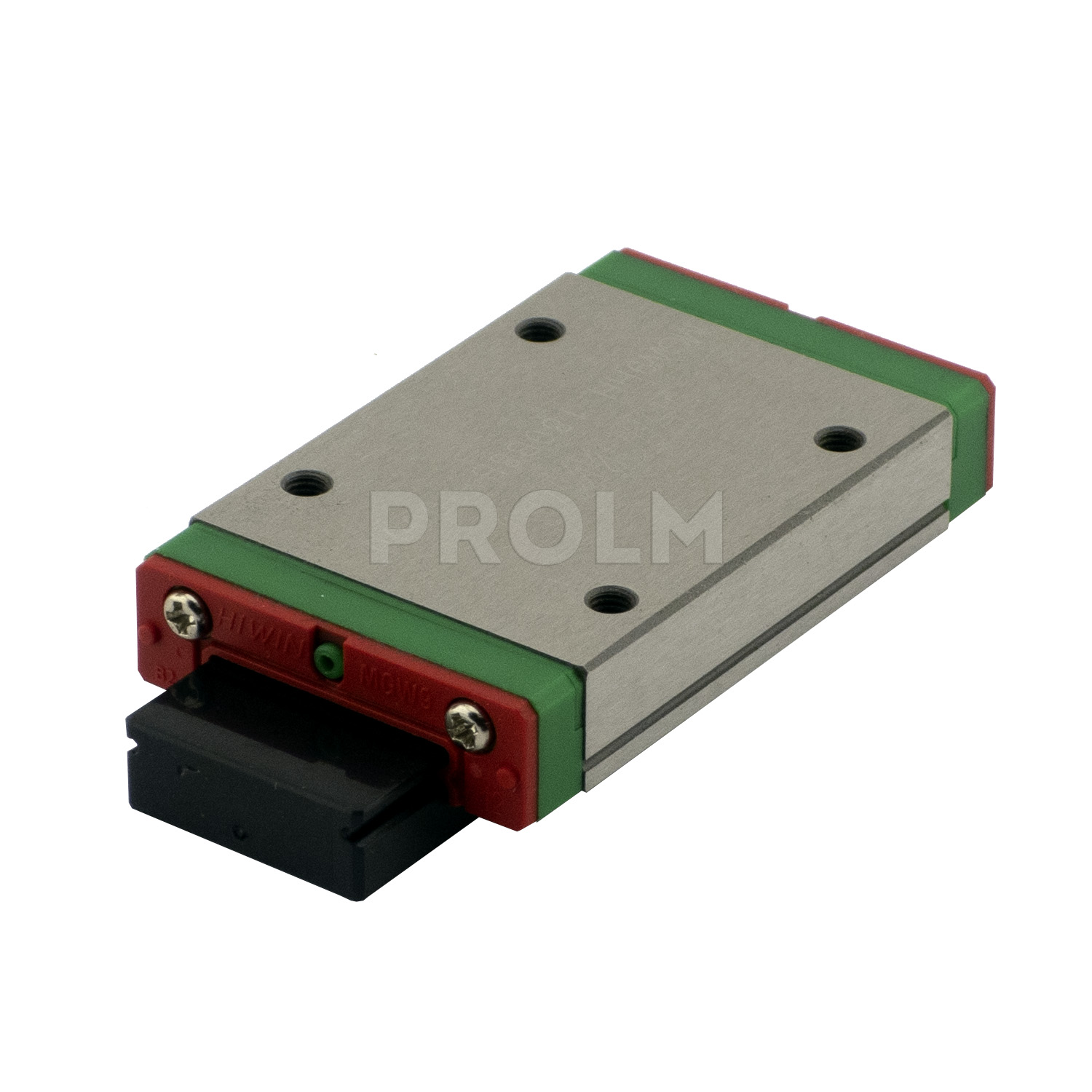

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGW7HZ0HM имеет следующие параметры:
MG - серия миниатюрных линейных
направляющих;
W - широкий тип каретки;
7 - типоразмер (данный параметр
определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H -
удлиненное исполнение, длина каретки является одним из параметров, определяющих величину нагрузки (базовая
динамическая нагрузка C - 1,77 kN, базовая статическая нагрузка С0 - 3,14 kN);
Z0 -
очень легкий предварительный натяг (без зазора);
H - высокий класс точности (допустимые
отклонения по высоте ± 0,02 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по
высоте – 0,015 мм, среднее отклонение по ширине – 0,02 мм);
M - исполнение из
нержавеющей стали.
Конструкция линейных направляющих MGW-серии
|
1 - каретка (блок) |
Особенностями серии MG являются небольшой размер и вес, что определяет её использование в миниатюрном оборудовании. Надежность и долговечность таких систем линейных перемещений определяется и тем, что каретки изготовлены из нержавеющей стали. Готический профиль поверхности качения способствует выдерживанию нагрузок во всех направлениях, отличается жёсткостью и точностью. Благодаря более широкой форме рельса у каретки улучшено восприятие моментов нагрузки. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.
Области применения: полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и другие сферы, где необходимы миниатюрные направляющие.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
С более подробными техническими характеристиками профильных направляющих можно ознакомиться в каталоге производителя. При возникновении вопросов будем рады ответить вам по телефону, электронной почте или через мессенджеры.
|

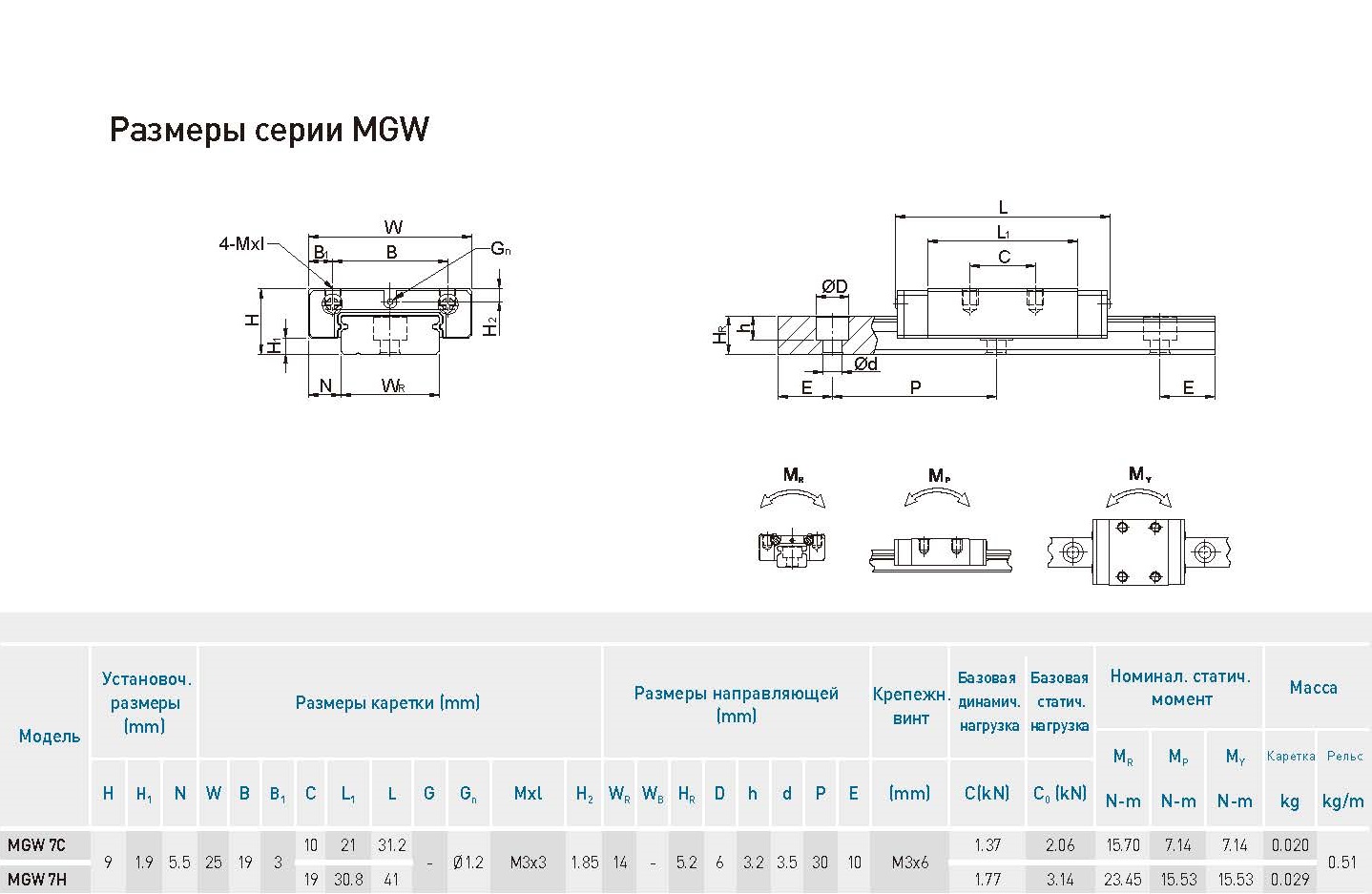

Длина, мм
|
41 |
|
Ширина, мм
|
25 |
|
Высота, мм
|
7,1 |
|
Вес, кг
|
0,03 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
