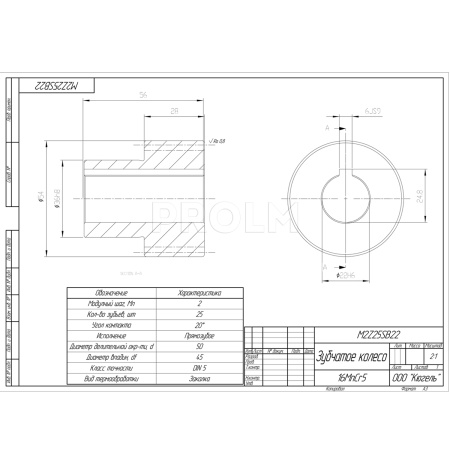

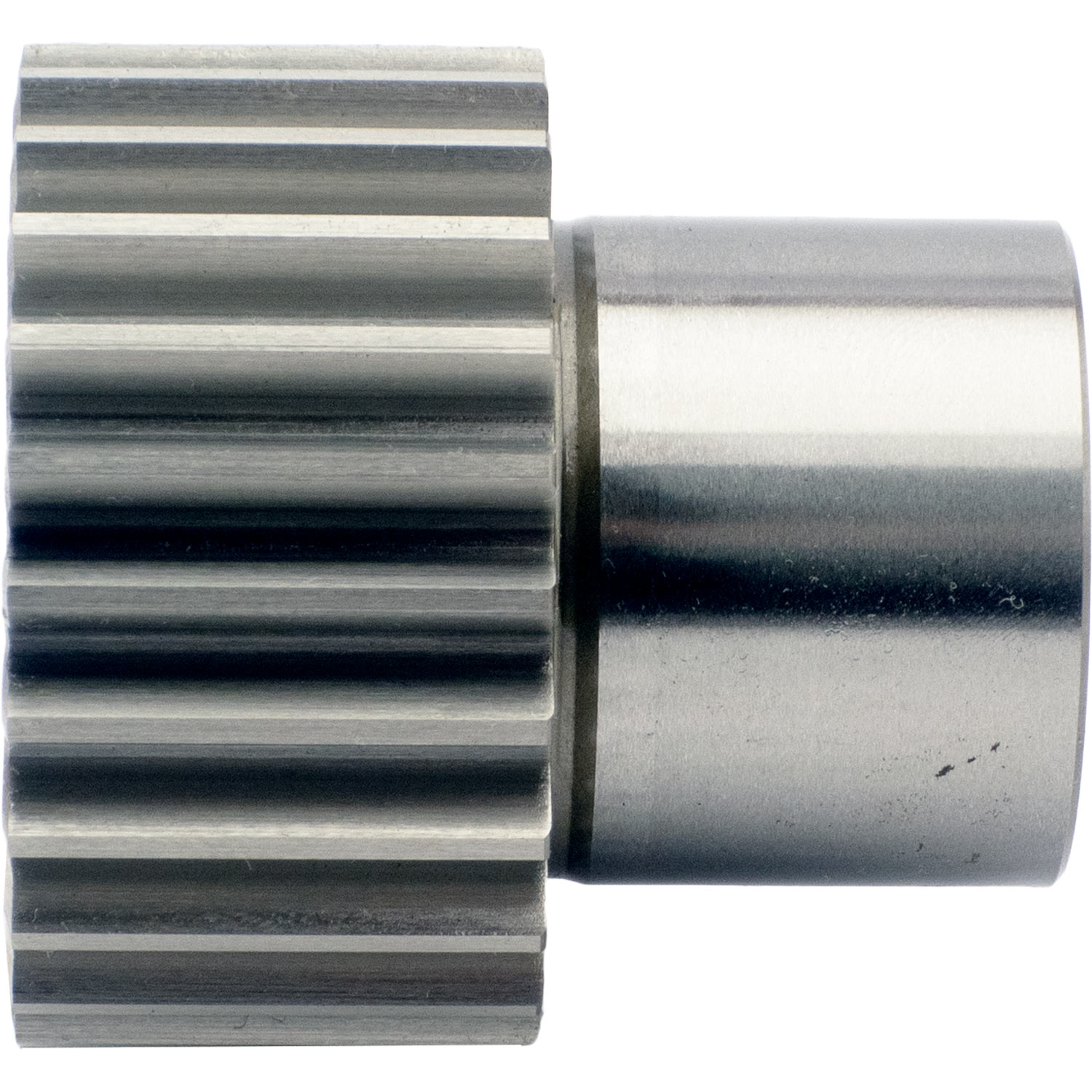

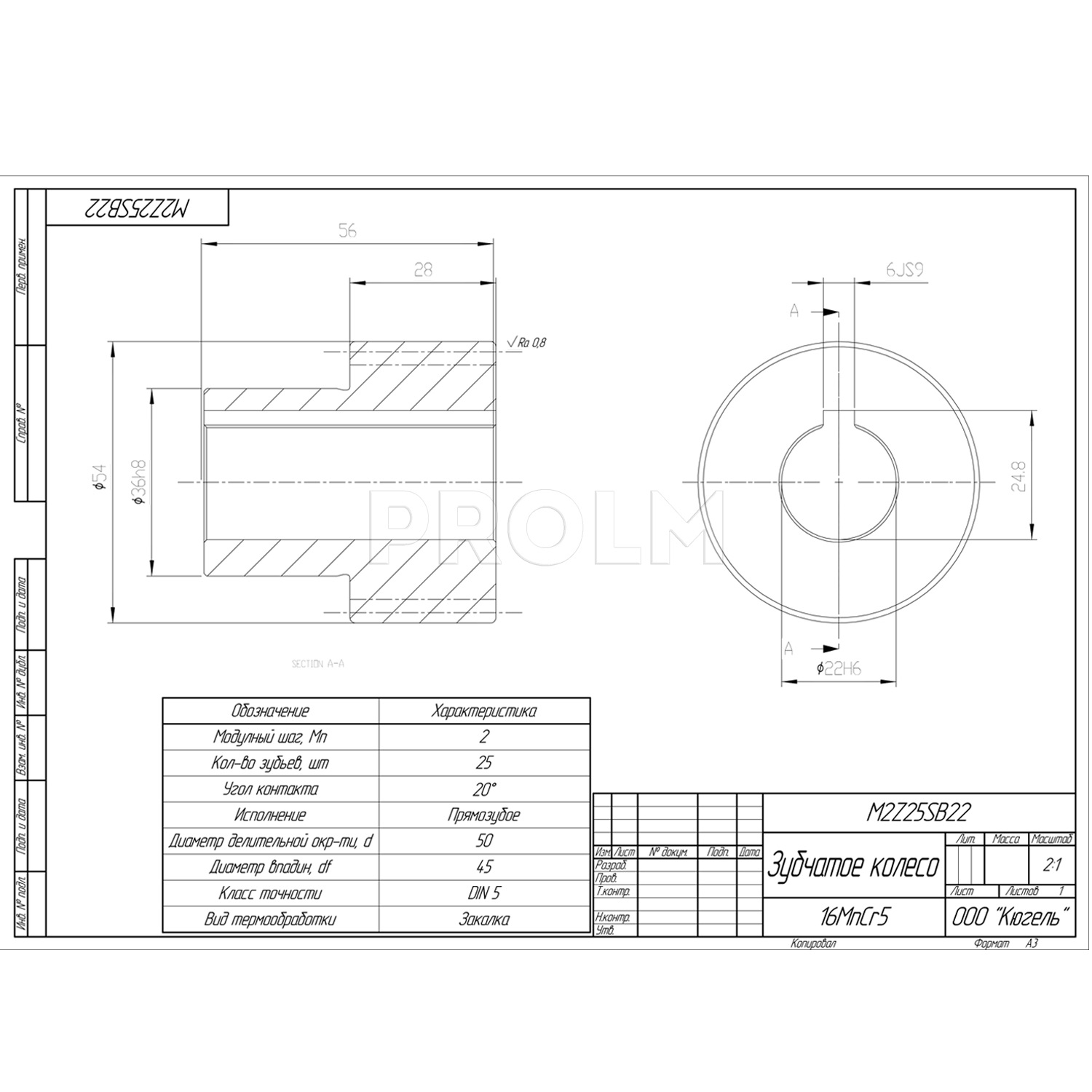

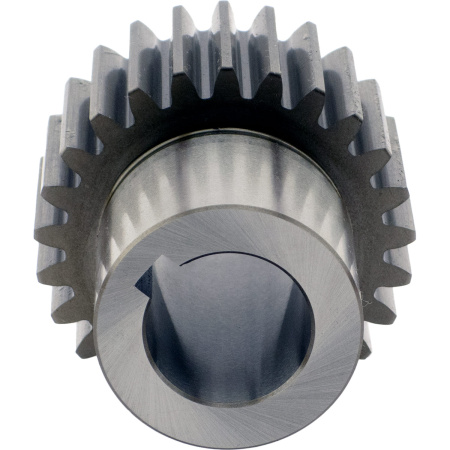

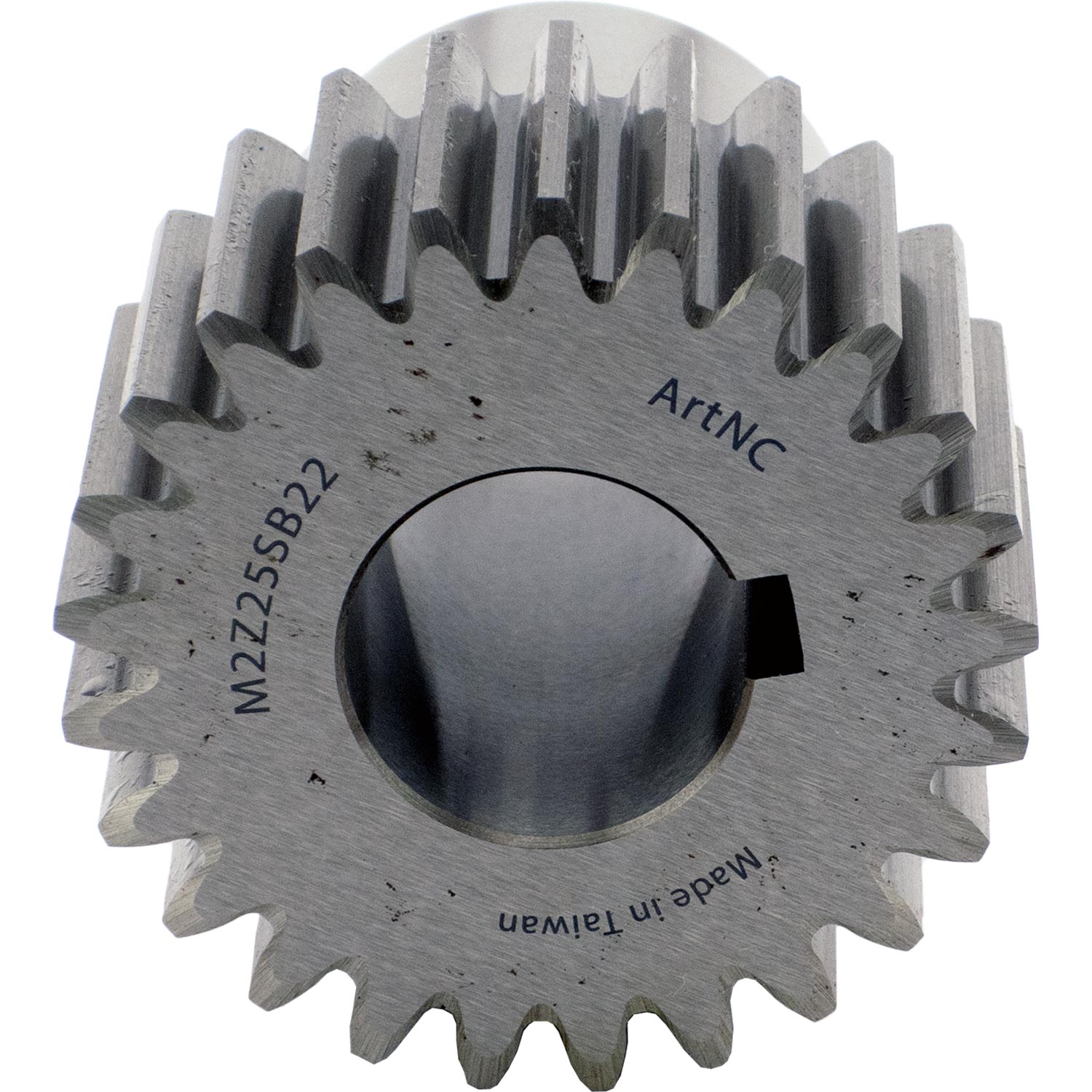

Зубчатая прямозубая шестерня ARTNC M2Z25SB22 применяется для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу. Совместима с шестернями и зубчатыми рейками соответствующего модуля.
Характеристики:
- тип зацепления передачи: прямозубая реечная;
- профиль зуба: эвольвентный;
- модуль: 2;
- угол профиля зуба: 20°;
- количество зубьев: 25 шт;
- материал: сталь 16MnCr5;
- квалитет точности: DIN5;
- исполнение: со ступицей;
- посадочный диаметр: 22H6;
- наличие шпоночного паза: да.
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- подъемные механизмы;
- роботы;
|
Длина, мм
|
22 |
|
Ширина, мм
|
56 |
|
Высота, мм
|
54 |
|
Вес, кг
|
0,485 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
