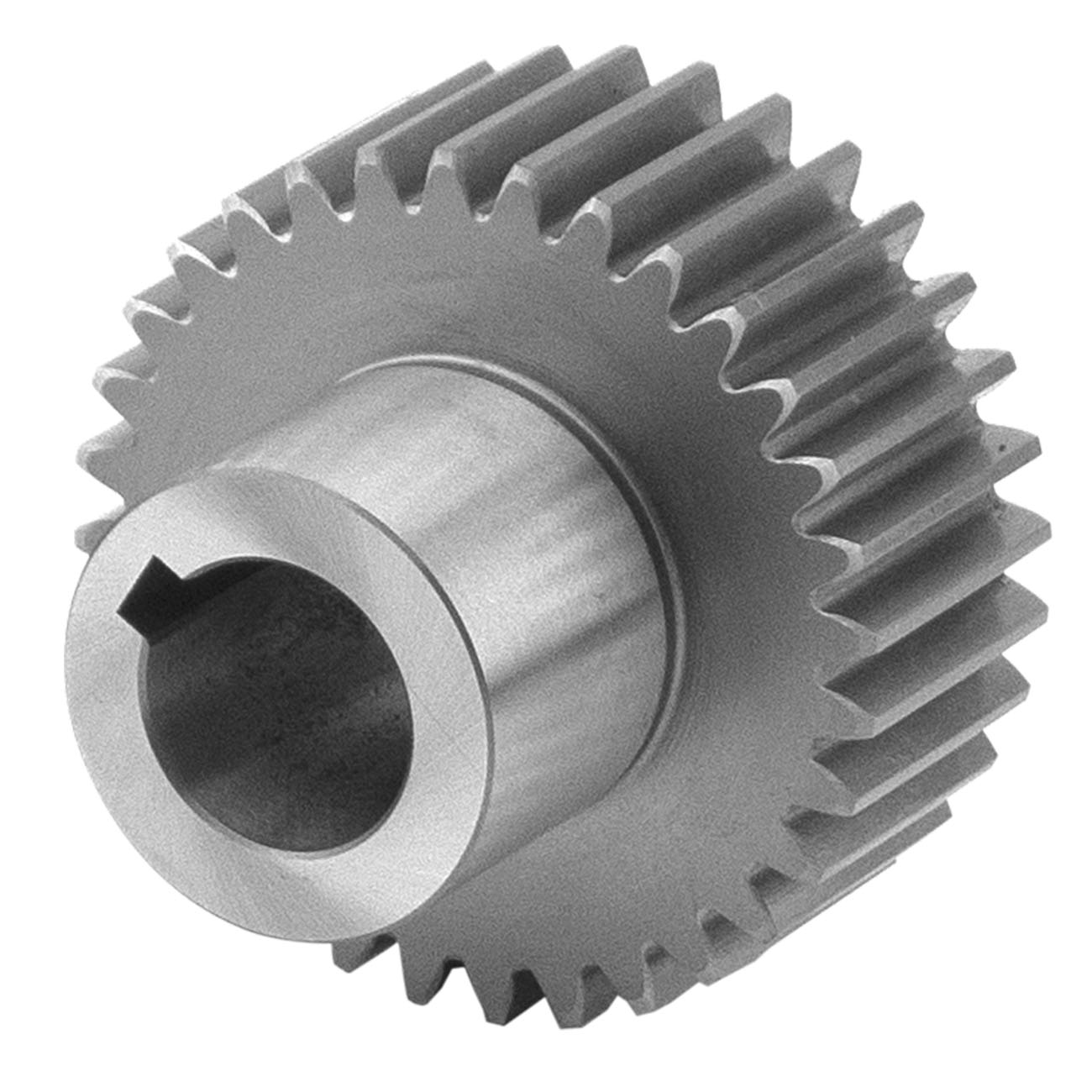

Зубчатая прямозубая шестерня ARTNC M3Z28SB25 применяется для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу. Совместима с шестернями и зубчатыми рейками соответствующего модуля.
Характеристики:
- тип зацепления передачи: прямозубая реечная;
- профиль зуба: эвольвентный;
- модуль: 3;
- угол профиля зуба: 20°;
- количество зубьев: 28 шт;
- материал: сталь 16MnCr5;
- квалитет точности: DIN5;
- исполнение со ступицей;
- посадочный диаметр 25H6;
- наличие шпоночного паза: да.
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- подъемные механизмы;
- роботы.
Длина, мм
|
25 |
Ширина, мм
|
60 |
Высота, мм
|
90 |
Вес, кг
|
0.375 |
