Артикул:
APCS-EF10DS1

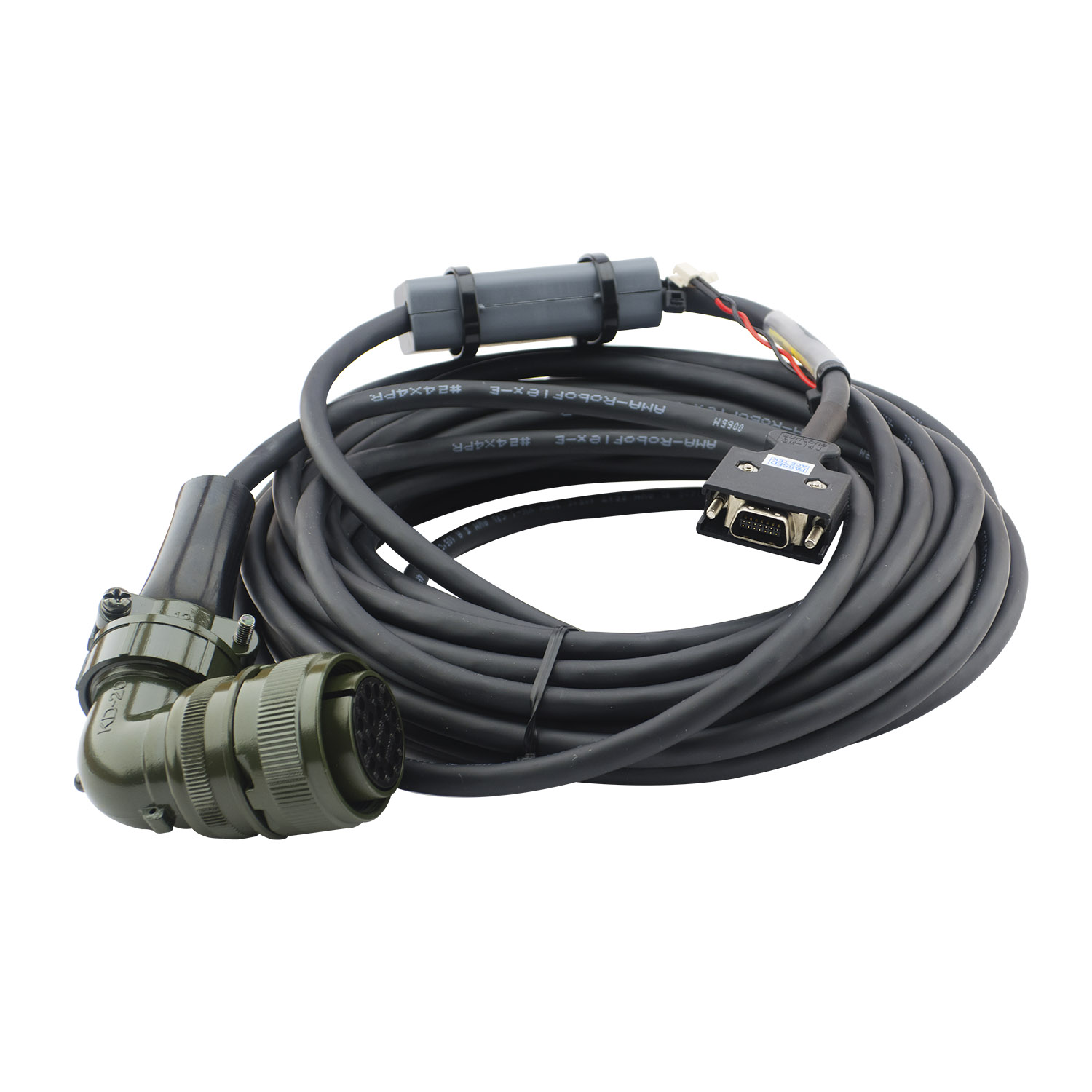

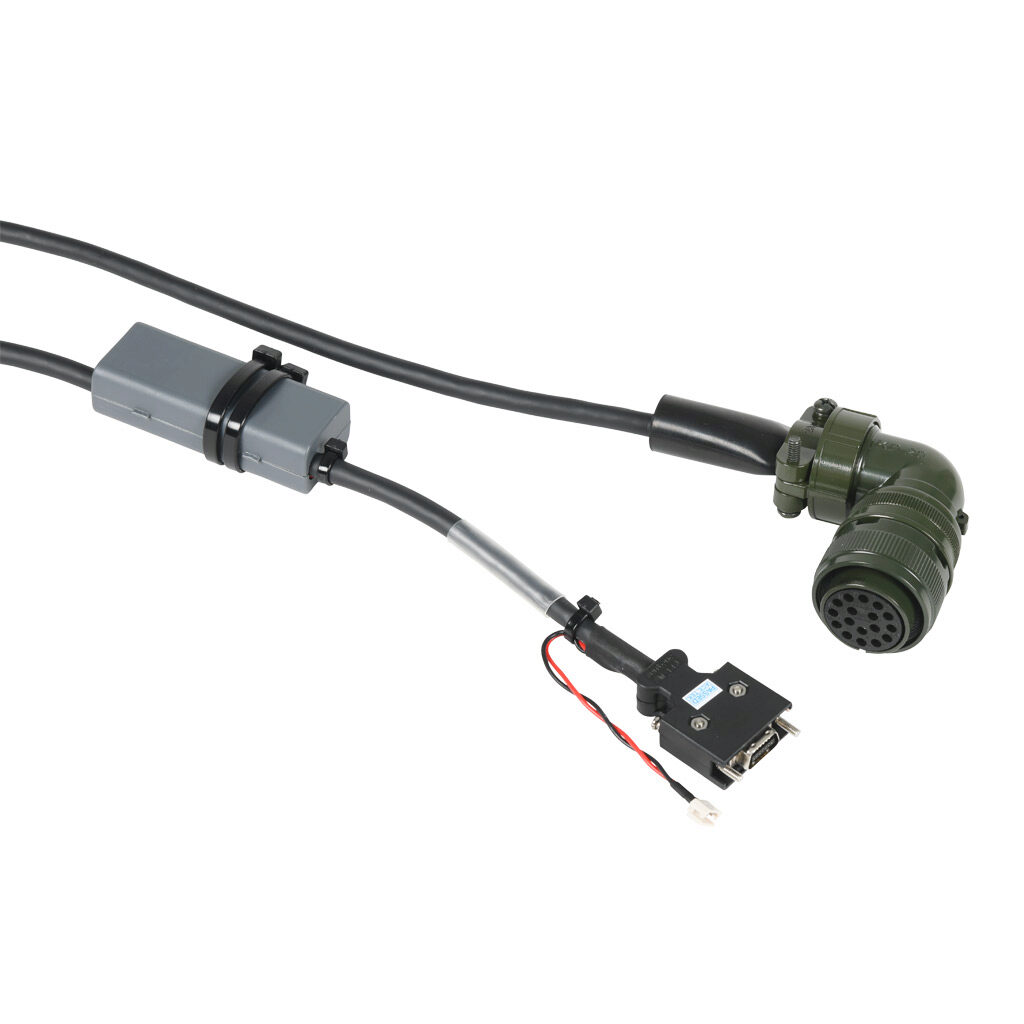

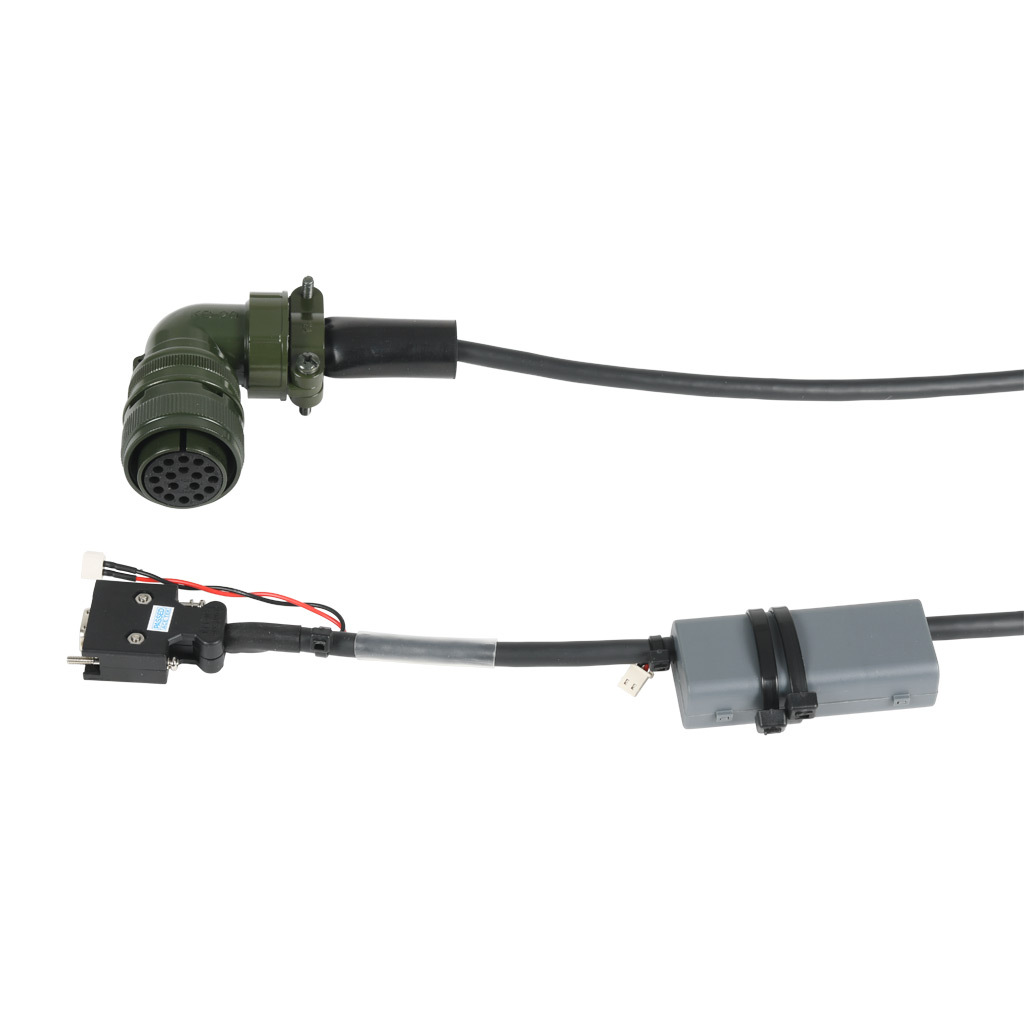

Энкодерный кабель сервопривода предназначен для подключения энкодера серводвигателя к драйверу.
- Тип: энкодерный
- Пропускная способность: средняя
- Совместимые двигатели: все модели APM(C)-FE/FEP, FF/FFP, FG/FGP серий
- Совместимые модели драйверов:
- L7S***B
- L7NH****U
- L7PA***U
- L7NHF***U
- Коннектор со стороны двигателя: MS3108B20-29S
- Коннектор со стороны драйвера:
- Корпус: 10314-52A0-008(3M) или SM-14J
- Коннектор: 10114-3000VE(3M) или SM-14J
- Кабель: 4P x 0,2SQ или 4p x 24AWG
- Коннектор батареи: 2P x 0,2SQ или 4P x 24AWG
- Длина кабеля: 10 м

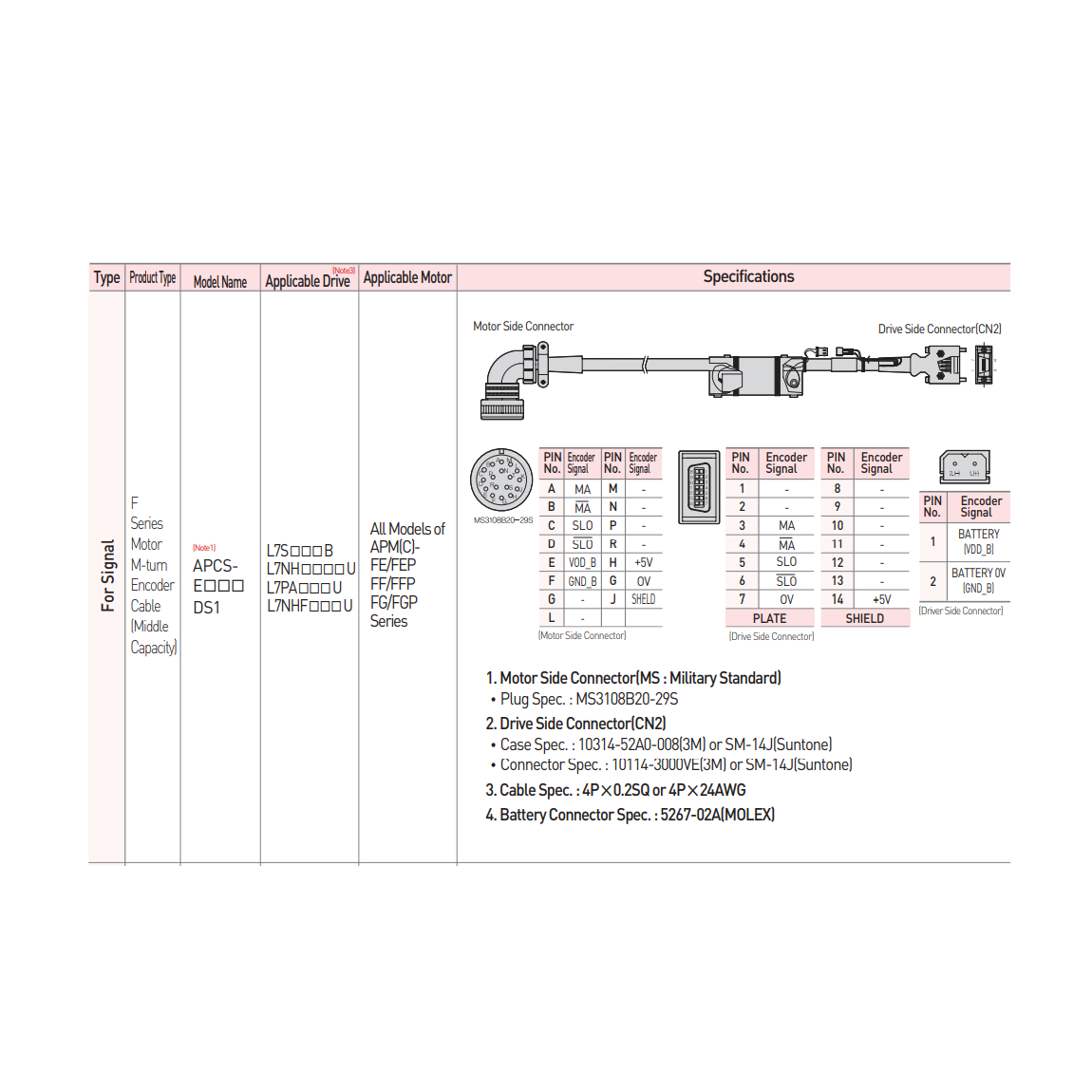

Коннектор со стороны двигателя имеет следующую распиновку:
| Контакт | Сигнал | Контакт | Сигнал |
| A | MA | M | - |
| B | MA | N | - |
| C | SLO | P | - |
| D | SLO | R | - |
| E | VOD_B | H | +5V |
| F | GND_B | G | 0V |
| G | - | J | SHELD |
| L | - |
Коннектор со стороны драйвера имеет следующую распиновку:
| Контакт | Сигнал | Контакт | Сигнал |
| 1 | - | 8 | - |
| 2 | - | 9 | - |
| 3 | MA | 10 | - |
| 4 | MA | 11 | - |
| 5 | SLO | 12 | - |
| 6 | SLO | 13 | - |
| 7 | OV | 14 | +5V |
| PLATE | SHIELD | ||
Коннектор батареи со стороны драйвера имеет следующую распиновку:
| Контакт | Сигнал |
| BATTERY (VDD_B) | BATTERY (GMD_B) |
|
