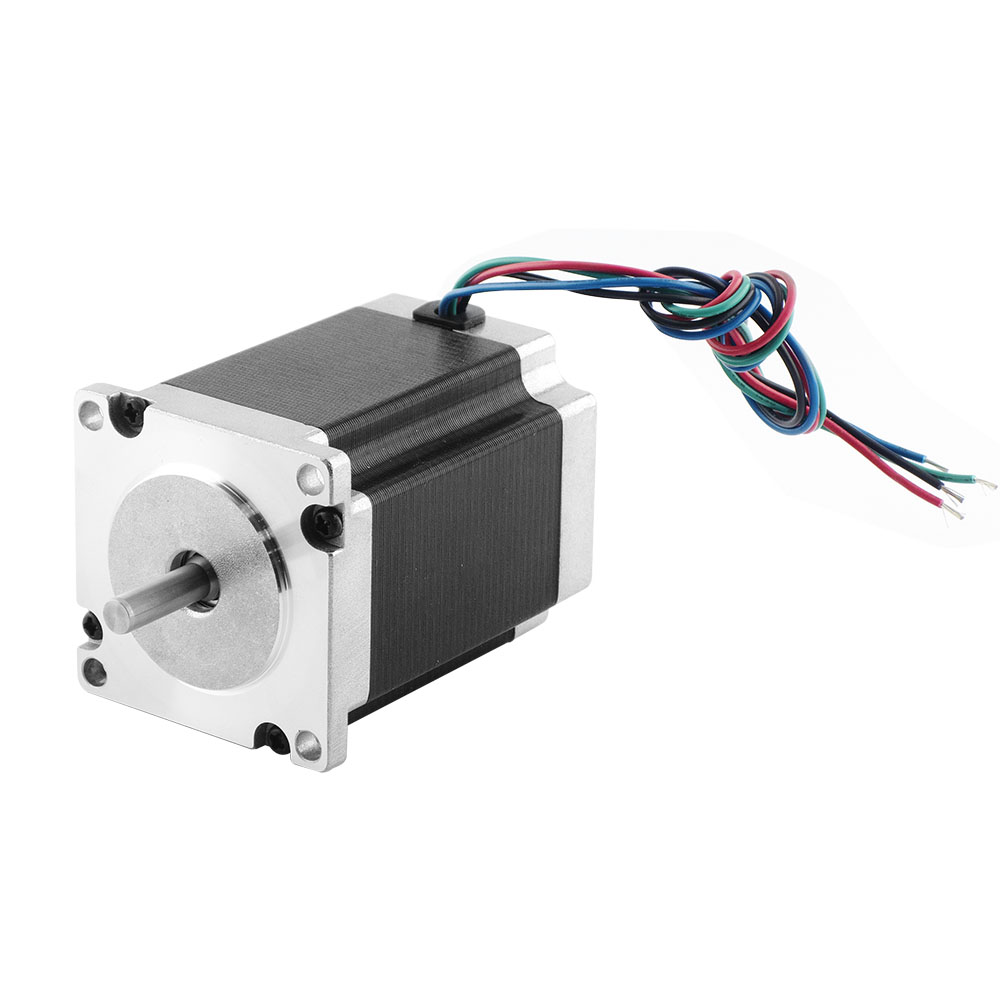

Гибридный шаговый двигатель Fulling Motor FL57STH76-2804B-6,35 имеет 4 вывода для подключения и следующие электромеханические характеристики:
| Тип включения обмоток | Момент удержания, Н⋅м | Ток, А | Сопротивление фазы, Ом | Индуктивность фазы, мГн |
| биполярное | 1,89 | 2,8 | 1,13 | 3,6 |

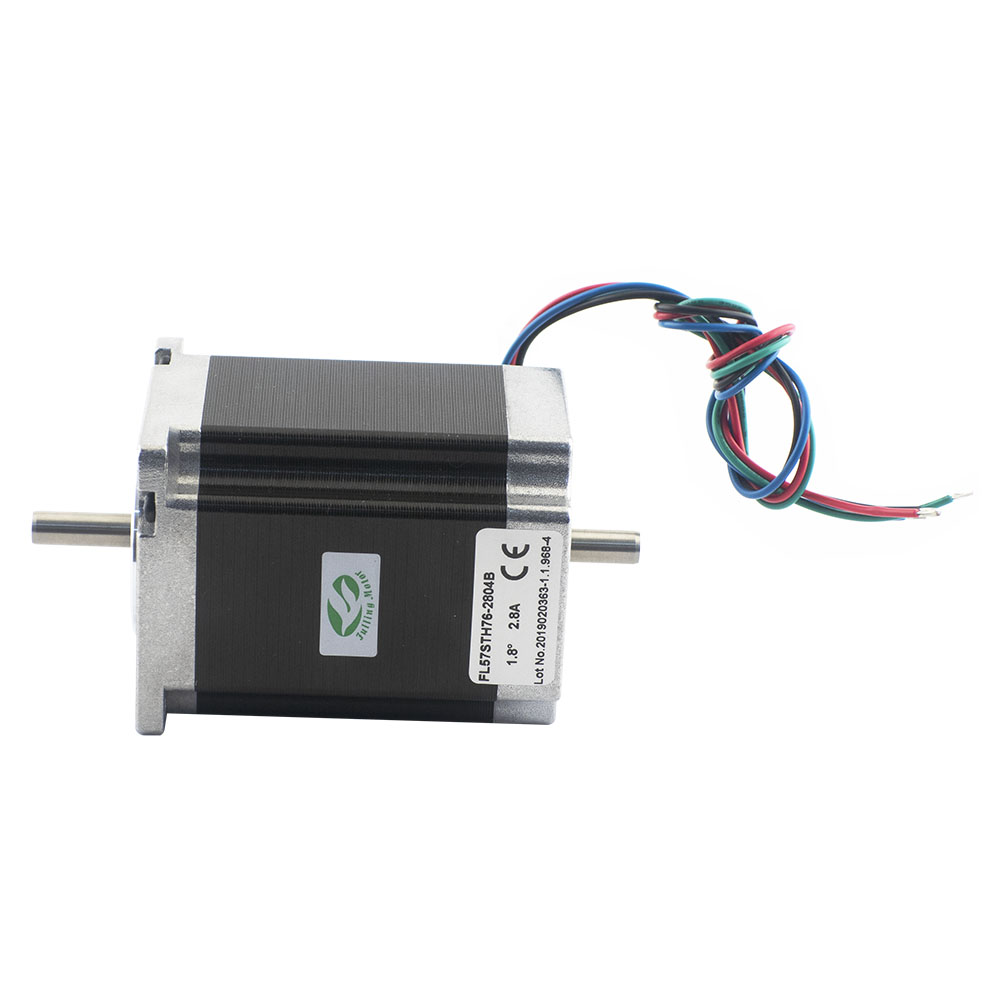

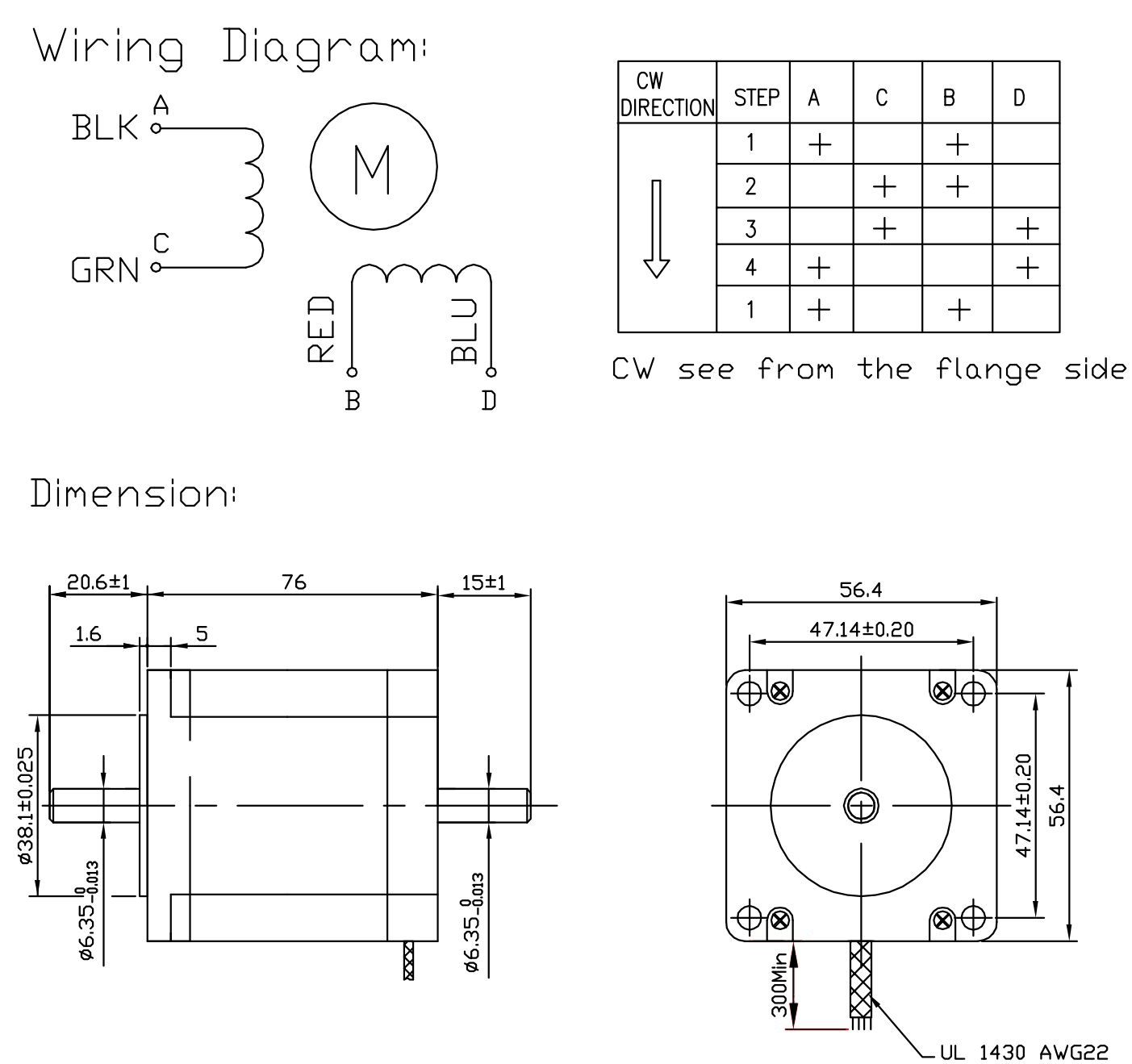

Двигатель имеет стандартный типоразмер NEMA 23, два вала диаметром 6,35 мм. Его механические характеристики приведены в таблице ниже:
| Длина корпуса, мм | Угол шага, град. | Момент инерции ротора, г⋅см2 | Масса, кг | Радиальная нагрузка, H | Аксиальная нагрузка, H |
| 76 | 1,8 | 480 | 1 | 75 | 15 |
Для подключения рекомендуем использовать драйвер DM556 или EM705 и источник питания SPS487.
СКАЧАТЬ каталог шаговых двигателей Fulling Motor в PDF-формате (2,34 МБ)
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдении технологии монтажа, режима и условий эксплуатации, предусмотренных производителем.
Всегда в наличии широкий выбор компонентов шагового и серво-шагового привода: двигателей, драйверов, кабелей и других принадлежностей.
При необходимости уточнения технических характеристик, возникновении других вопросов, пожалуйста, свяжитесь с нами по телефону, электронной почте или через мессенджеры.
|
Тип двигателя
|
шаговый двигатель |
|
Момент удержания, Нм
|
1.89 |
|
Ток, A
|
2.8 |
|
Фланец, мм
|
56.4 |
|
Фланец ШД
|
NEMA 23 (57 мм) |
|
Тип вала
|
с двух сторон |
|
Диаметр вала, мм
|
6,35 |
|
Степень защиты
|
IP30 |
|
Тормоз
|
нет |
|
Диапазон рабочих температур, °C
|
от -20 до +50 |
|
Индуктивность, мГн
|
3.6 |
|
Сопротивление обмотки, Ом
|
1.13 |
|
Угол шага, град.
|
1,8 |
|
Количество выводов
|
4 |
|
PCD, мм
|
79.52 |
|
Количество фаз
|
2 |
|
Класс изоляции
|
B |
|
Серия шагового привода
|
STH |
|
Центрирующий поясок, мм
|
22 |
|
Длина, мм
|
96,6 |
|
Ширина, мм
|
56,4 |
|
Высота, мм
|
56,4 |
|
Вес, кг
|
1 |
|
Страна производства
|
КИТАЙ |
