Артикул:
CS-M21708

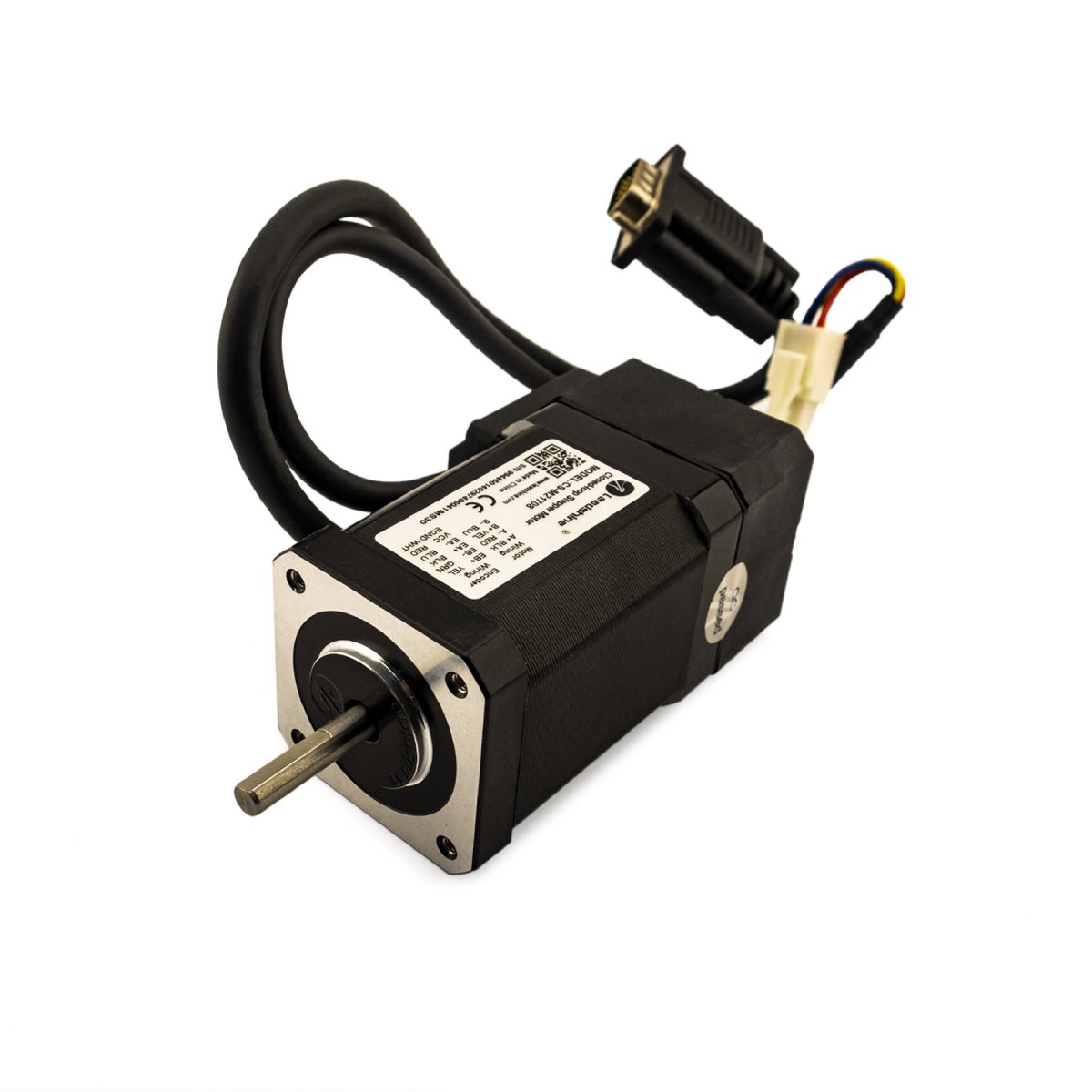

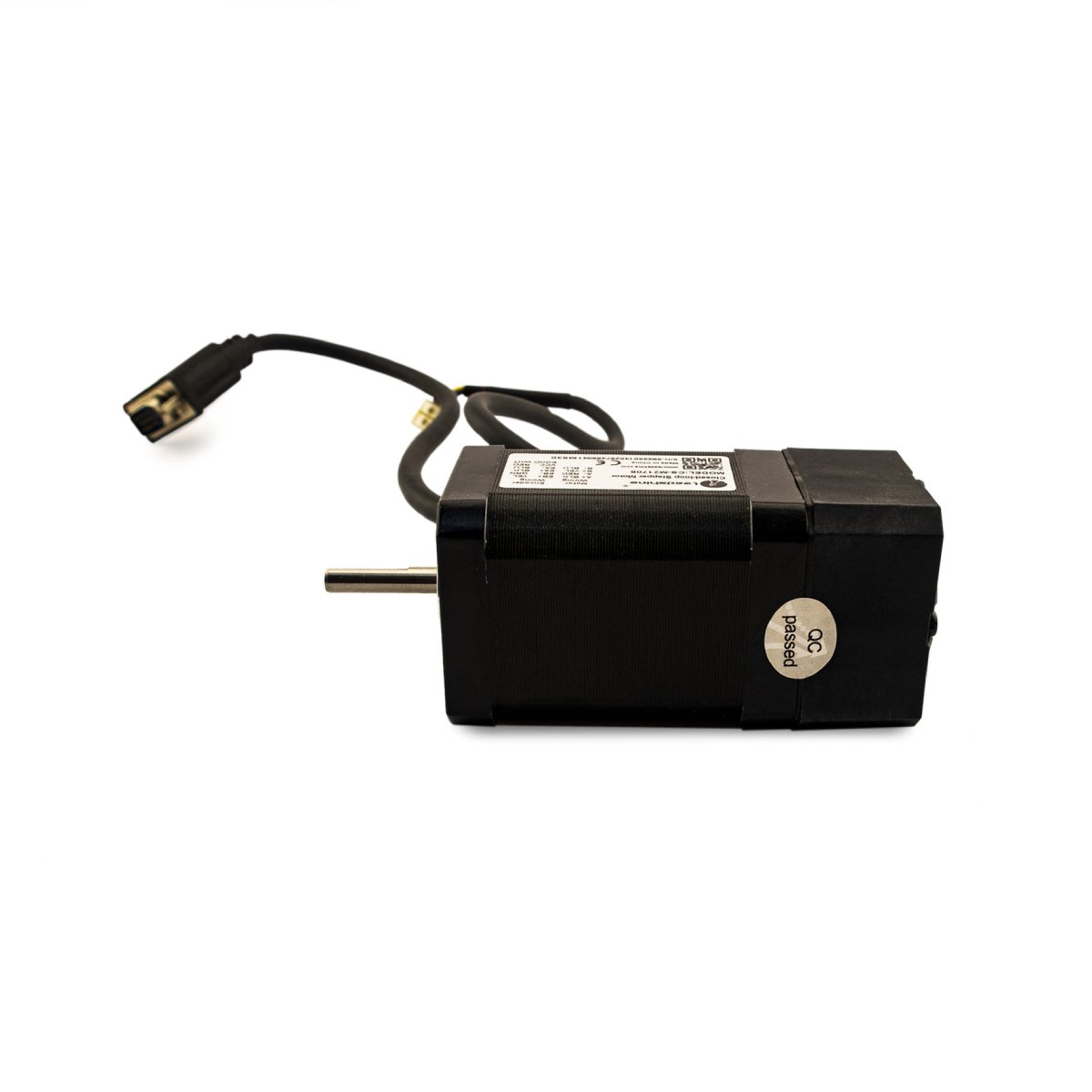

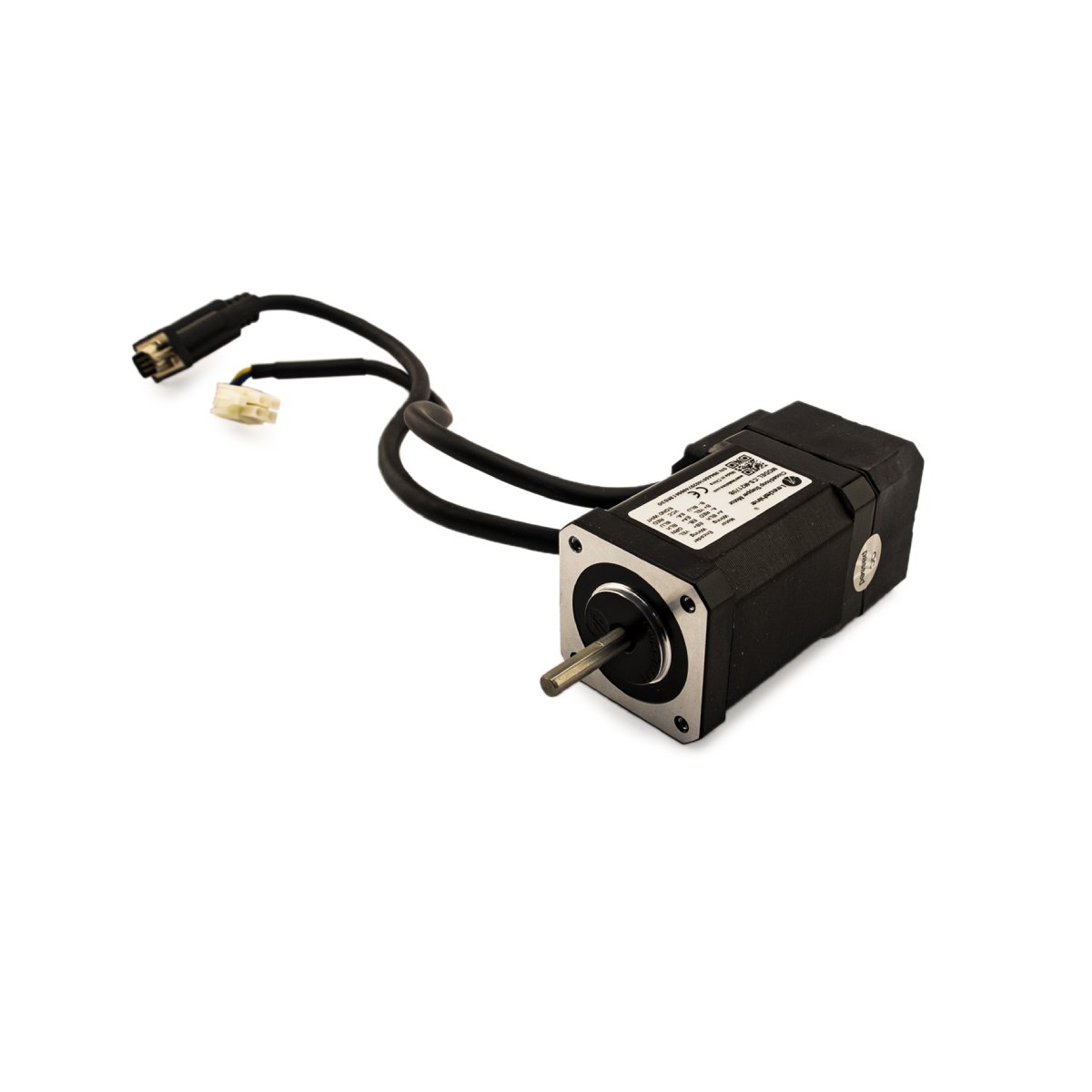

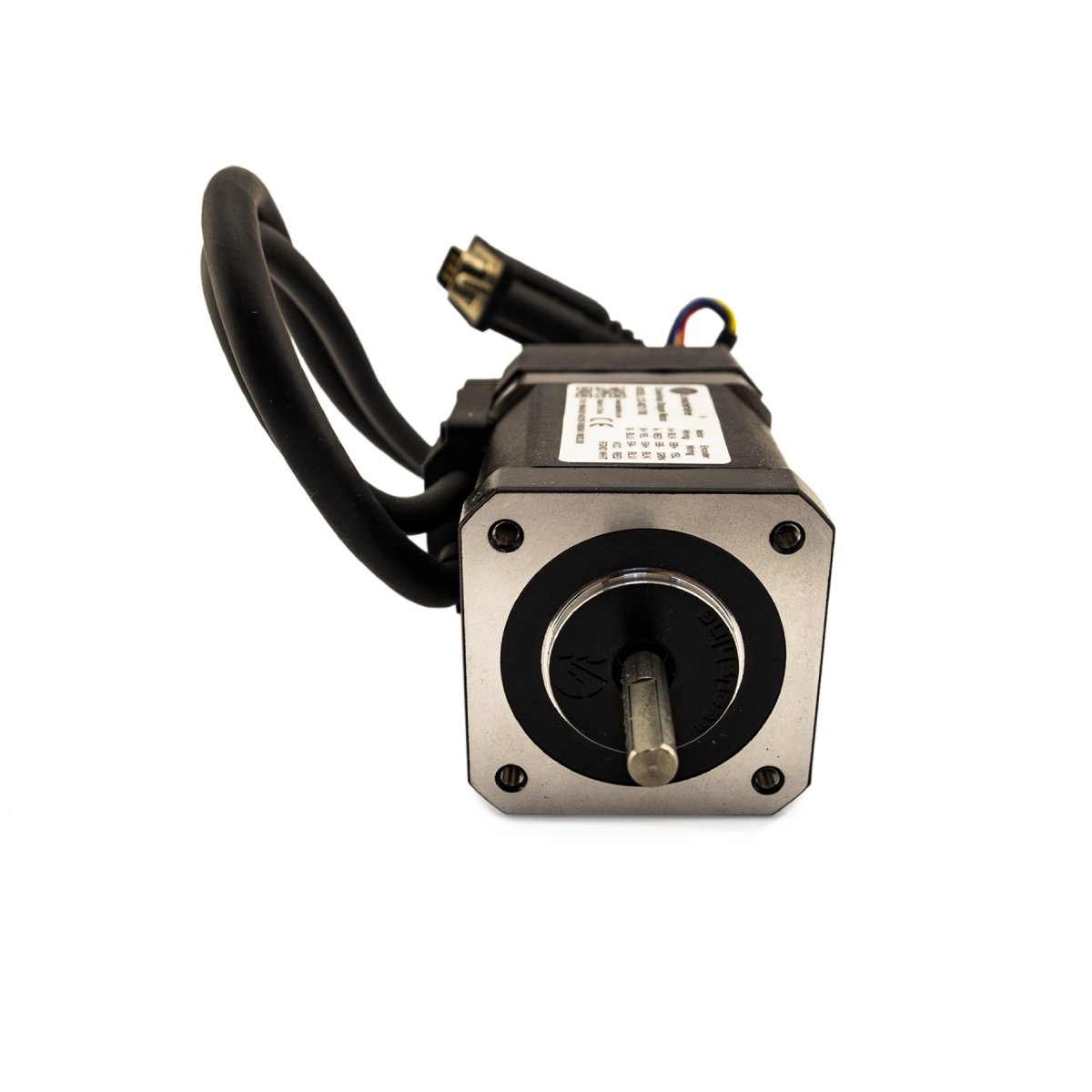

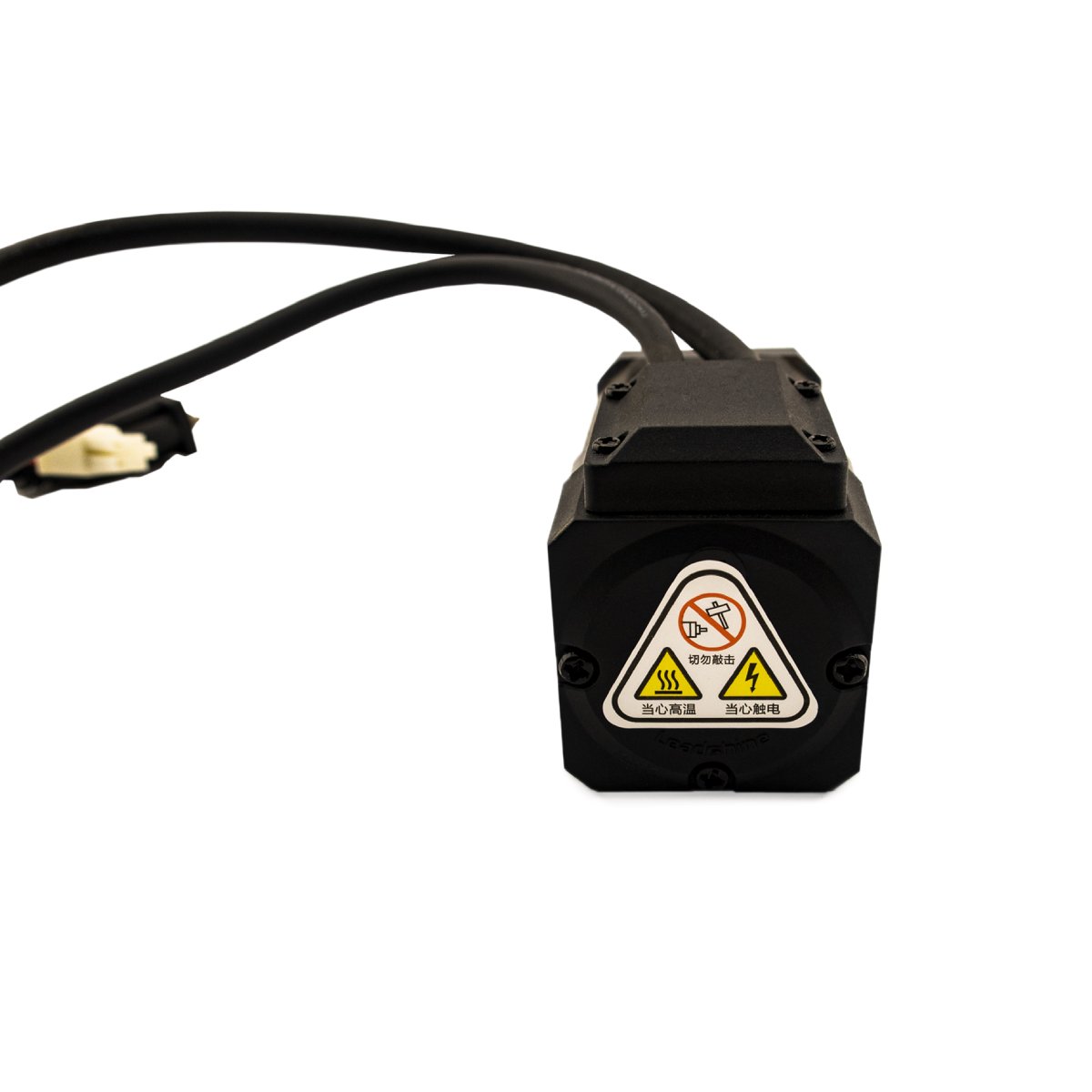

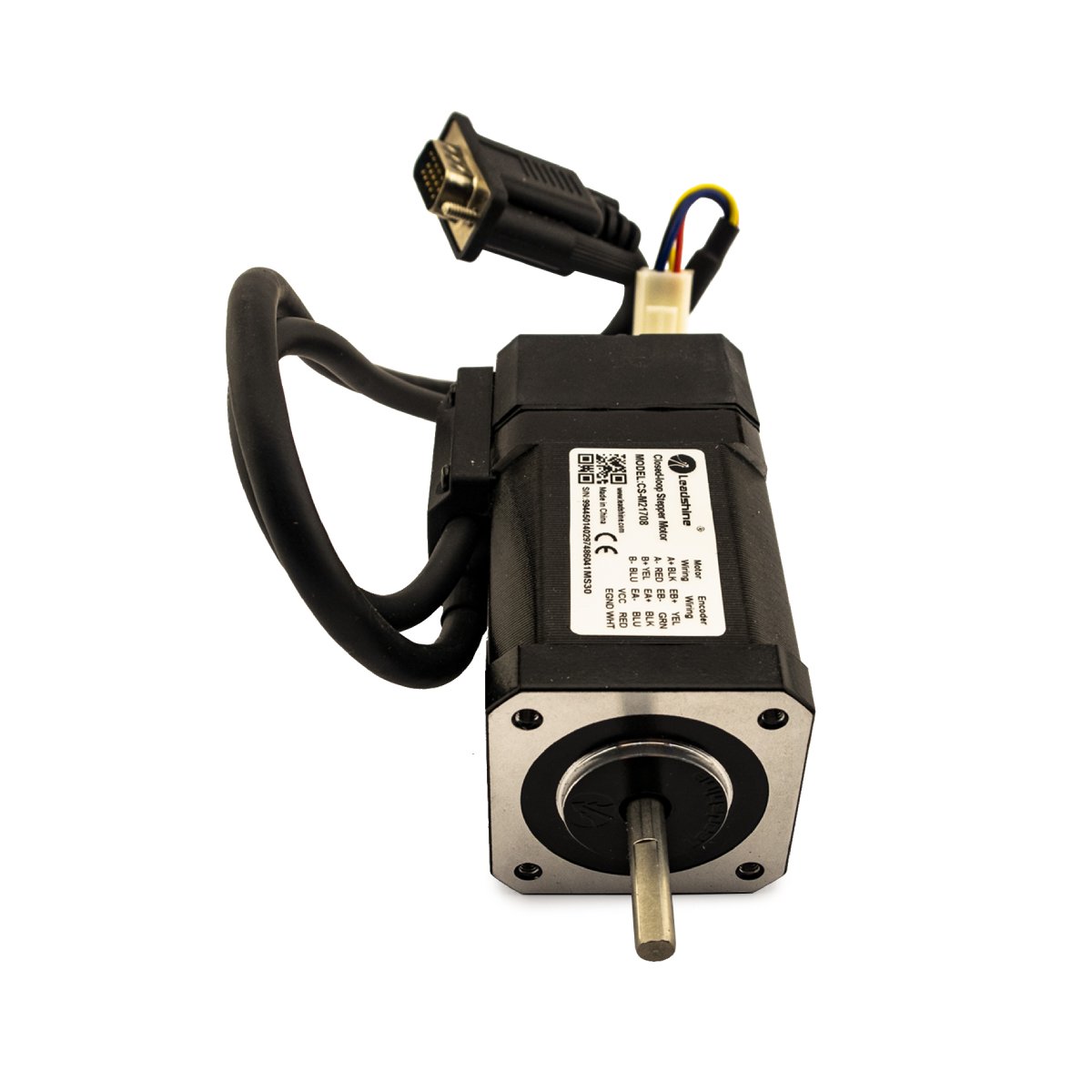

Гибридный шаговый двигатель Leadshine CS-M21708 с обратной связью имеет 4 вывода для подключения и следующие электромеханические характеристики:
| Тип включения обмоток | Момент удержания, Н⋅м | Ток, А | Сопротивление фазы, Ом | Индуктивность фазы, мГн |
| биполярное | 0,8 | 2,5 | 1 | 2,4 |

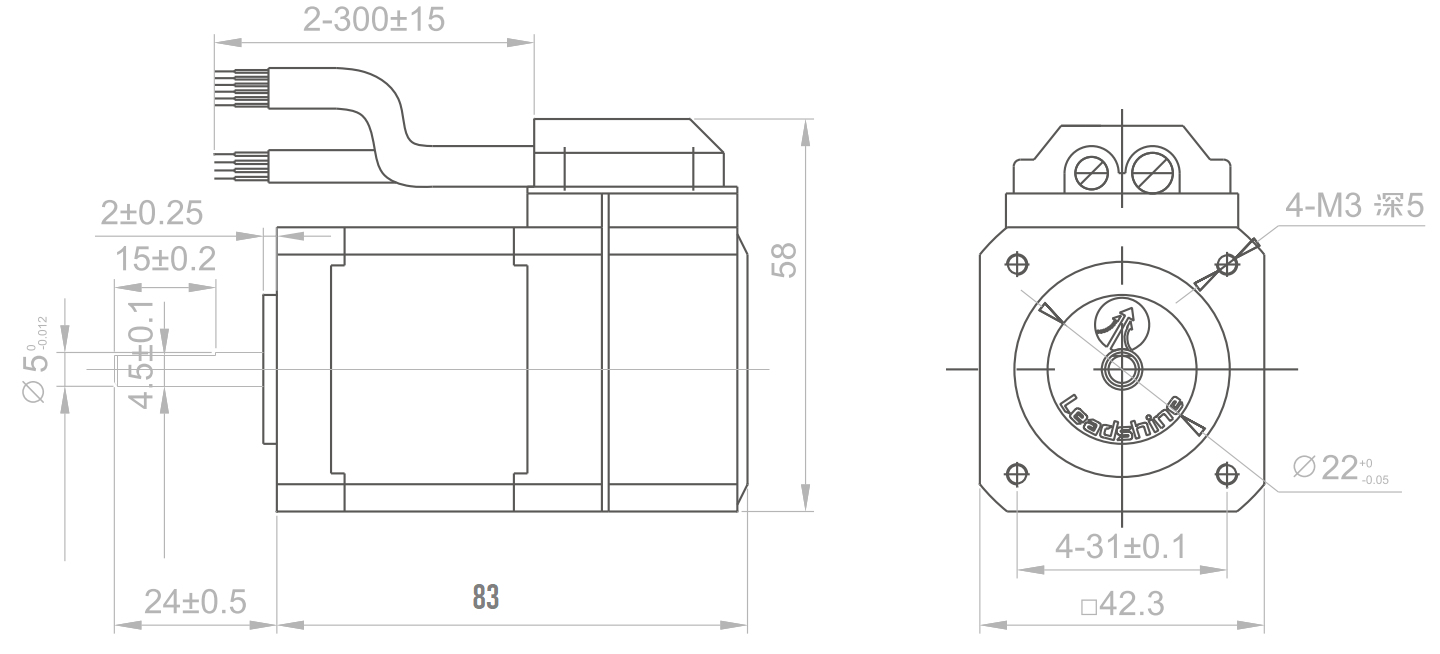

Двигатель имеет стандартный типоразмер NEMA 17, вал диаметром 5 мм. Его механические характеристики приведены в таблице ниже:
| Длина корпуса, мм | Угол шага, град. | Момент инерции ротора, г⋅см2 | Масса, кг | Радиальная нагрузка, H | Аксиальная нагрузка, H |
| 83 | 1,8 | 110 | 0,75 | 28 | 10 |
Для подключения рекомендуется использовать драйвер CS-D508 или CS-D808 и источник питания SPS407 или SPS487.
|
Тип двигателя
|
шаговый двигатель с энкодером |
|
Момент удержания, Нм
|
0.8 |
|
Энкодер
|
1000 имп/об |
|
Ток, A
|
2.5 |
|
Фланец ШД
|
NEMA 17 (42 мм) |
|
Тип вала
|
с одной стороны |
|
Диаметр вала, мм
|
5 |
|
Степень защиты
|
IP40 |
|
Тормоз
|
нет |
|
Индуктивность, мГн
|
2.4 |
|
Сопротивление обмотки, Ом
|
1 |
|
Угол шага, град.
|
1,8 |
|
Количество выводов
|
4 |
|
PCD, мм
|
31 |
|
Количество фаз
|
2 |
|
Центрирующий поясок, мм
|
22 |
|
Длина, мм
|
107 |
|
Ширина, мм
|
42 |
|
Высота, мм
|
42 |
|
Вес, кг
|
0.58 |
|
Страна производства
|
КИТАЙ |
