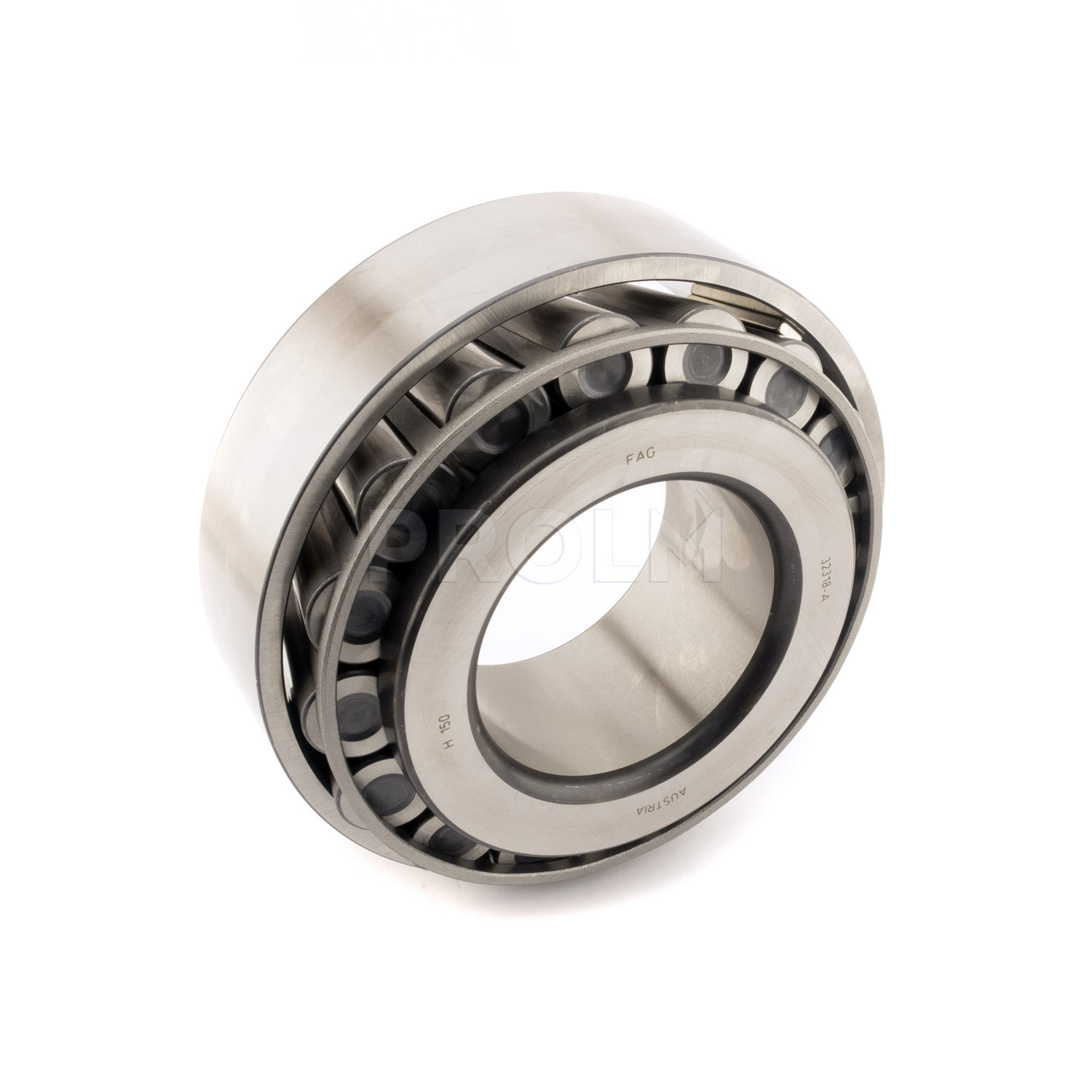

Подшипник FAG 32316-A, размер 80x170x61,5 мм

Основные размеры и рабочие характеристики:

• диаметр отверстия: 80 мм;
• наружный диаметр: 170 мм;
• ширина внутреннего кольца: 58 мм;
• ширина наружного кольца: 48 мм;
• ширина: 61,5 мм;
• динамическая грузоподъемность, радиальная: 400.000 Н;
• статическая грузоподъемность, радиальная: 530.000 Н;
• предел усталостной нагрузки, радиальный: 65.000 Н;
• предельная частота вращения: 4.150 1/мин;
• базовая тепловая частота вращения: 3.150 1/мин;
• вес: 6,43 кг.

Присоединительные размеры:

• макс. диаметр заплечика вала: 98 мм;
• мин. диаметр заплечика вала: 92 мм;
• мин. диаметр заплечика корпуса: 142 мм;
• макс. диаметр заплечика корпуса: 158 мм;
• мин. диаметр заплечика корпуса: 159 мм;
• мин. осевое свободное пространство: 7 мм;
• минимальное осевое пространство: 13,5 мм;
• макс. радиус галтели на валу: 3 мм;
• макс. радиус галтели на корпусе: 2,5 мм.

Габаритные размеры:

• мин. размер монтажной фаски на широком торце внутреннего кольца: 3 мм;
• мин. размер монтажной фаски на широком торце наружного кольца: 2,5 мм;
• расстояние до вершины конуса давления: 42 мм;
• диаметр большого бортика внутреннего кольца: 122 мм.

Диапазон температур:

• мин. рабочая температура: -30 °C;
• макс. рабочая температура: 120 °C.

Коэффициенты для расчета:

• предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y: 0,35;
• коэффициент динамической осевой нагрузки: 1,74;
• статический коэффициент осевой нагрузки: 0,96.

Дополнительная информация:

• сравнительное обозначение по ISO 10317 и ISO 355: T2GD080.
