Подшипник 32011 (аналог 2007111), размер 55x90x23 мм

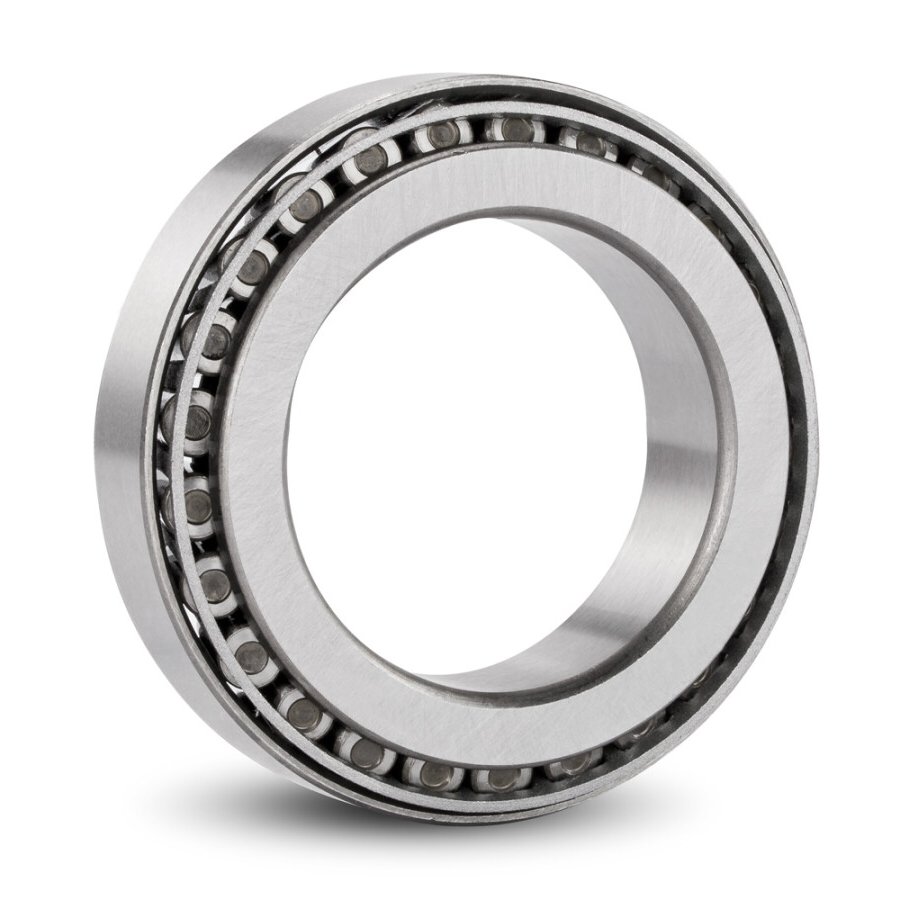

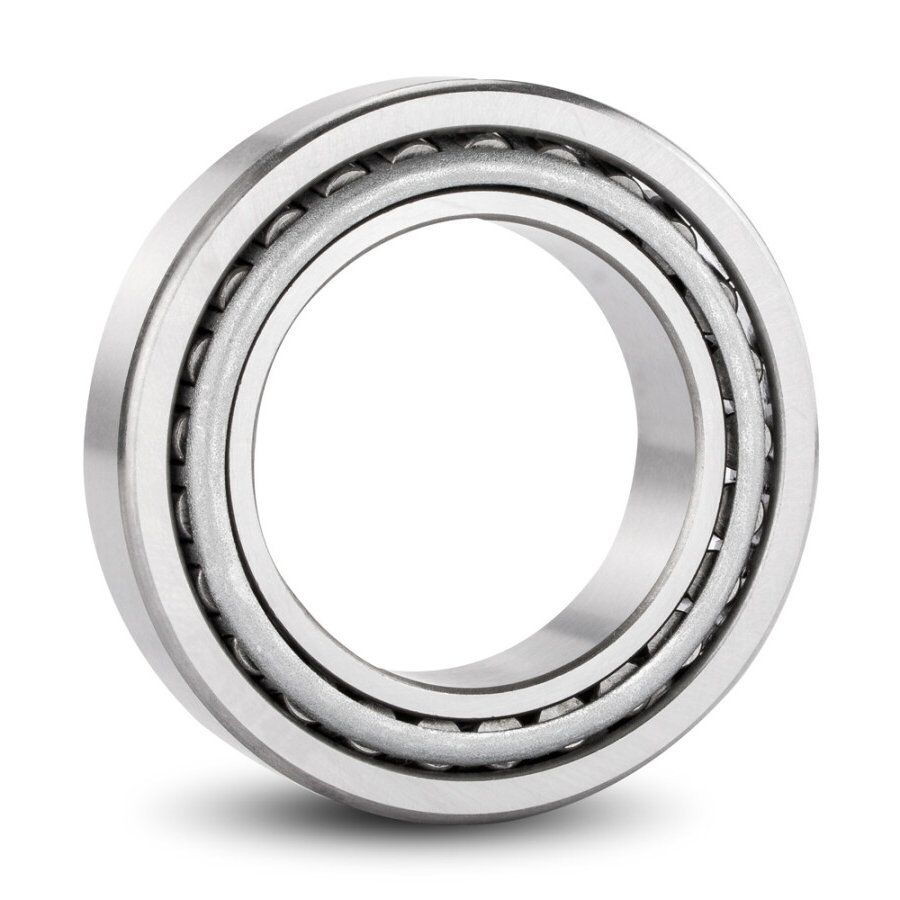

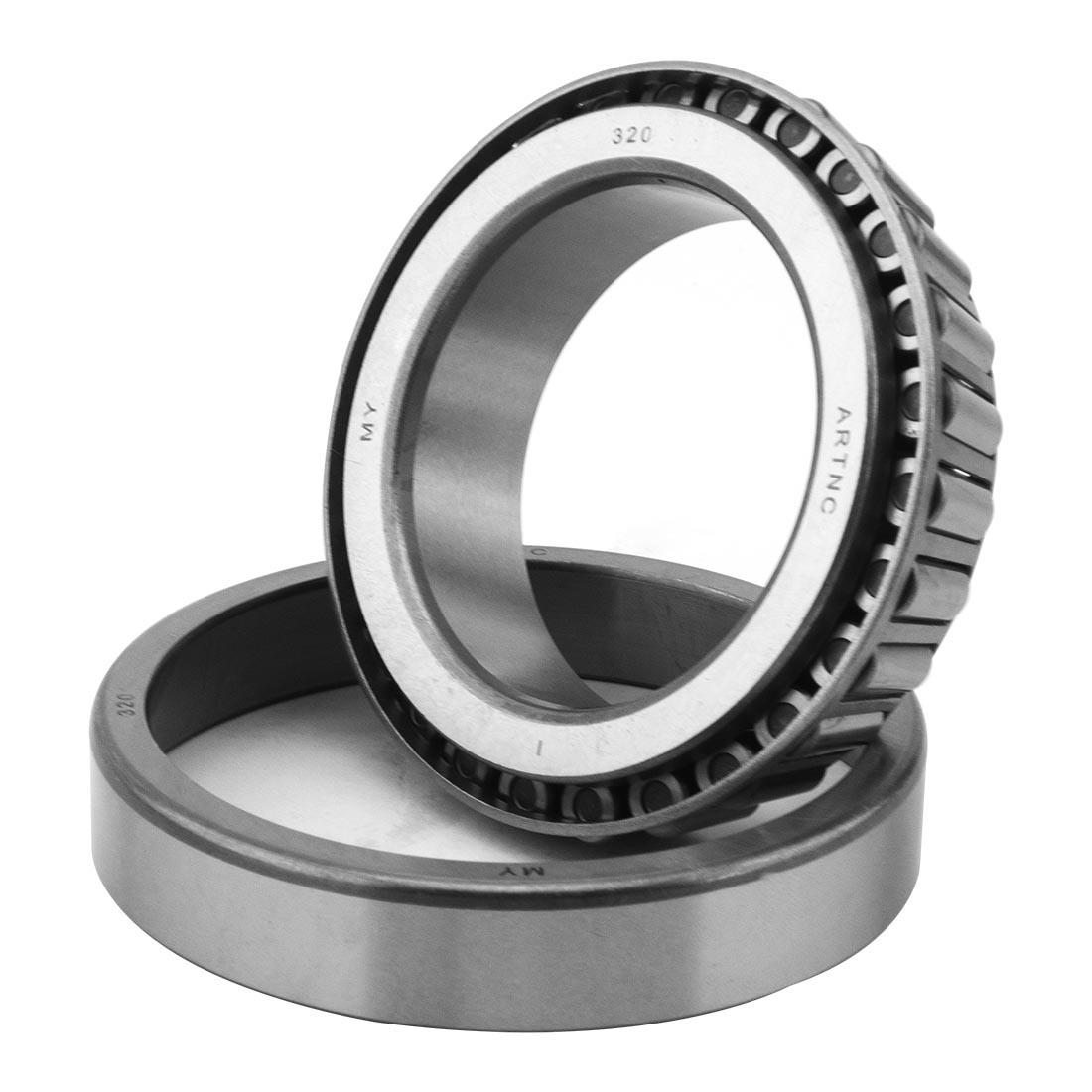

Однорядные конические роликоподшипники ARTNC способны выдерживать комбинированные радиальные и осевые нагрузки, обеспечивая при этом минимальное трение в процессе работы. Конструкция подшипника позволяет отдельно устанавливать внутреннее кольцо с роликами и сепаратором от наружного кольца.

Благодаря разборной конструкции и взаимозаменяемости компонентов, монтаж, демонтаж и техническое обслуживание значительно упрощаются. Для создания жёсткого подшипникового узла можно использовать два однорядных конических роликоподшипника в сопряжении, применив преднатяг.

Преимущества:

• высокая радиальная и осевая грузоподъёмность;
• выдерживают осевые нагрузки в одном направлении;
• низкий коэффициент трения и длительный срок службы;
• разъёмные и взаимозаменяемые компоненты.

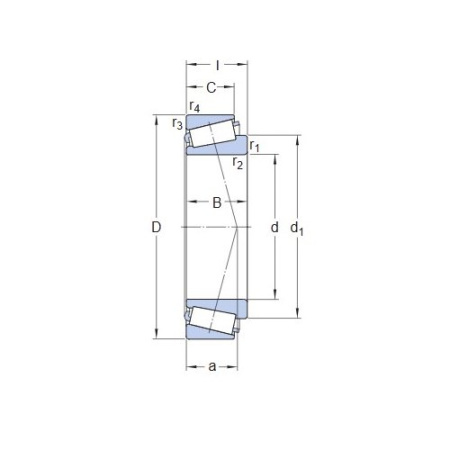

Размеры:

• диаметр отверстия (d): 55 мм;
• наружный диаметр (D): 90 мм;
• общая ширина (T): 23 мм;
• диаметр заплечика внутреннего кольца (d1): ≈73.3 мм;
• ширина внутреннего кольца (B): 23 мм;
• ширина наружного кольца (C): 17.5 мм;
• размер фаски внутреннего кольца (r1,2): мин. 1.5 мм;
• размер фаски наружного кольца (r3,4): мин. 1.5 мм;
• расстояние от торца до точки давления (a): 19.453 мм.

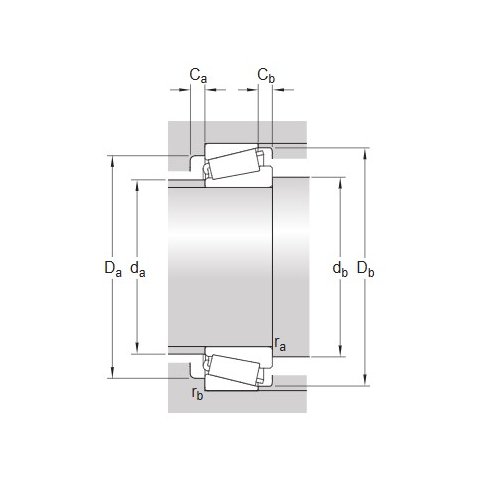

Размеры опоры:

• диаметр опоры на валу (da): макс. 63 мм;
• диаметр опоры на валу (db): мин. 64 мм;
• диаметр опоры корпуса (Da): мин. 81 мм;
• диаметр опоры корпуса (Da): макс. 82 мм;
• диаметр опоры корпуса (Db): мин. 86 мм;
• минимальная ширина необходимого пространства в корпусе на большом торце (Ca): мин. 4 мм;
• минимальная ширина необходимого пространства в корпусе на малом торце (Cb): мин. 5.5 мм;
• радиус галтели вала (ra): макс. 1.5 мм;
• радиус галтели корпуса (rb): макс. 1.5 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 99.4 кН;
• номинальная статическая грузоподъёмность (C0): 116 кН;
• предел усталостной прочности (Pu): 12.9 кН;
• номинальная частота вращения: 5 600 об/мин;
• предельная частота вращения: 7 000 об/мин;
• предельное значение (e): 0.4;
• расчётный коэффициент (Y): 1.5;
• расчётный коэффициент (Y0): 0.8.
