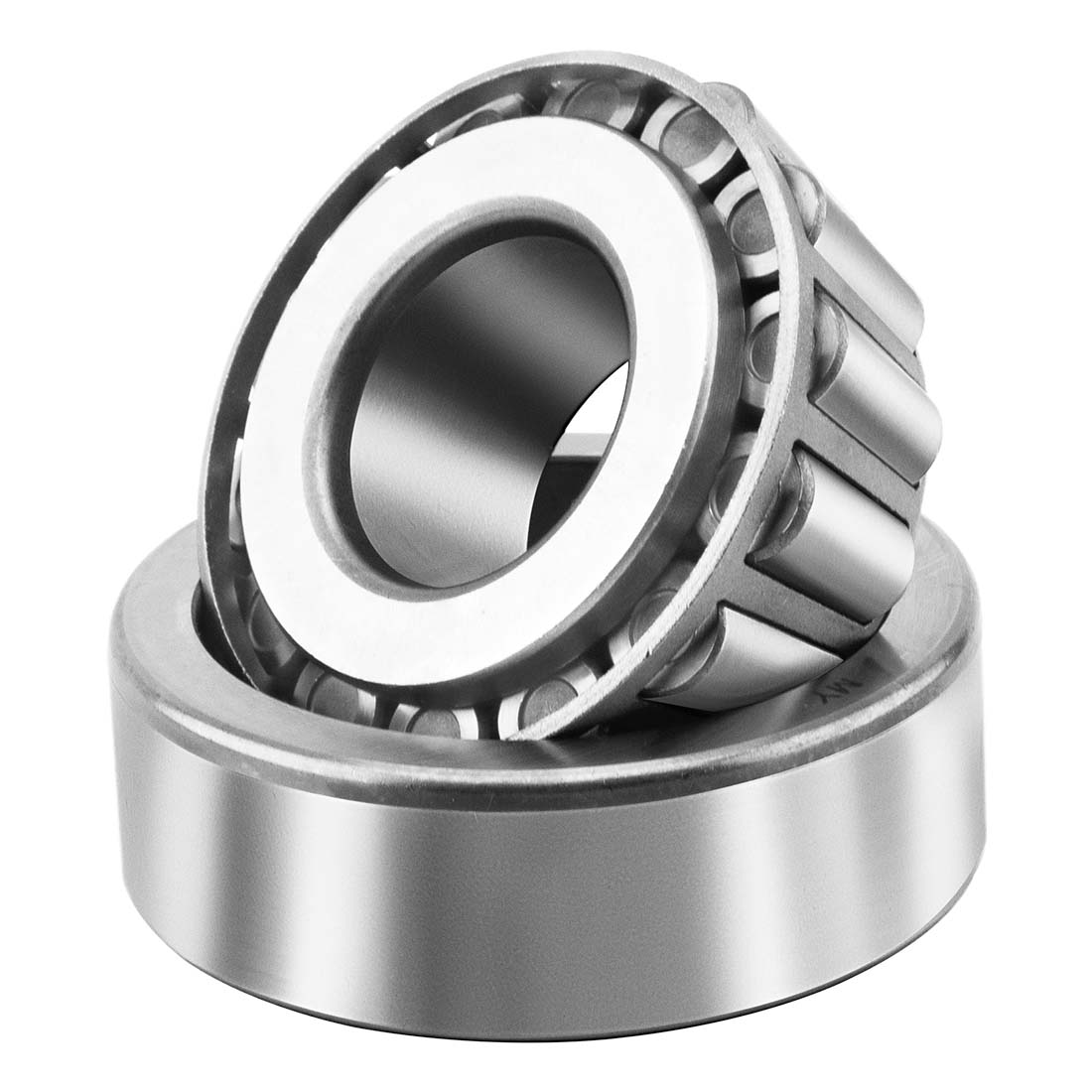

Подшипник NTN 4T-32207, размер 35x72x24,25 мм

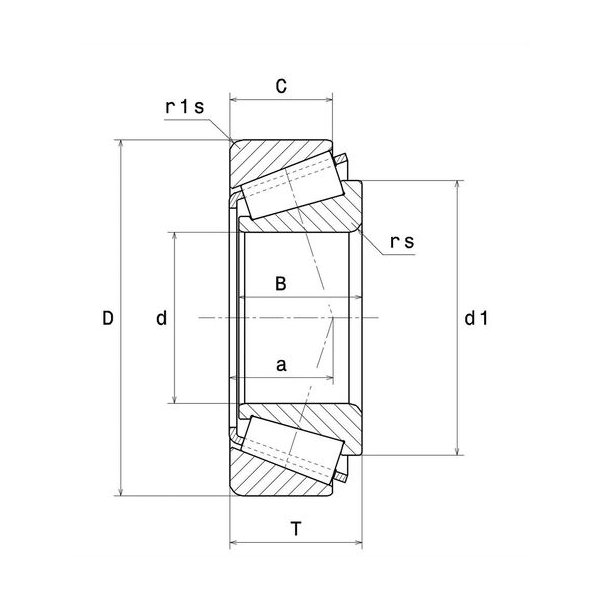

Размеры изделия:

• внутренний диаметр (d): 35 мм;
• наружный диаметр (D): 72 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• ширина наружного кольца (C): 19 мм;
• общая ширина (T): 24,25 мм;
• наружный диаметр внутреннего кольца (d1): 53 мм;
• точка приложения нагрузки на оси (а): 17,5 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 0,455 кг;
• обозначение iso355: T3DC035.

Производительность продукта:

• динамическая грузоподъёмность (C): 80,5 кН;
• статическая грузоподъёмность (C0): 87 кН;
• предельная усталостная нагрузка (Cu): 10,6 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.37 кН;
• коэффициент статической осевой нагрузки (Y0): 0.88 кН;
• коэффициент осевой нагрузки (Y2): 1.6 кН;
• предельная скорость при смазывании маслом (N lim): 7400 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 5500 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

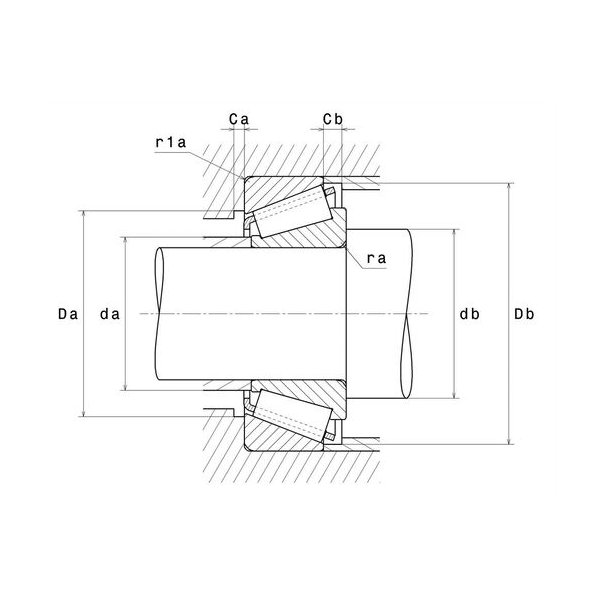

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 43 мм;
• минимальный диаметр буртика вала (db min): 43,5 мм;
• минимальный диаметр буртика корпуса (Da min): 61 мм;
• максимальный диаметр буртика корпуса (Da max): 63,5 мм;
• минимальный диаметр буртика корпуса (Db min): 67 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 5 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
