Подшипник 30202 (аналог 7202), размер 15x35x11,75 мм

Однорядные конические роликоподшипники ARTNC способны выдерживать комбинированные радиальные и осевые нагрузки, обеспечивая при этом минимальное трение в процессе работы. Конструкция подшипника позволяет отдельно устанавливать внутреннее кольцо с роликами и сепаратором от наружного кольца.

Благодаря разборной конструкции и взаимозаменяемости компонентов, монтаж, демонтаж и техническое обслуживание значительно упрощаются. Для создания жёсткого подшипникового узла можно использовать два однорядных конических роликоподшипника в сопряжении, применив преднатяг.

Преимущества:

• высокая радиальная и осевая грузоподъёмность;
• выдерживают осевые нагрузки в одном направлении;
• низкий коэффициент трения и длительный срок службы;
• разъёмные и взаимозаменяемые компоненты.

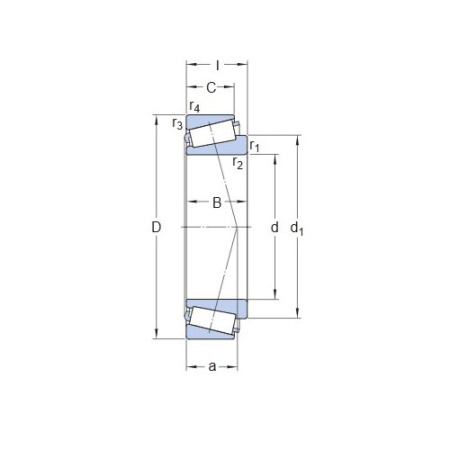

Размеры:

• диаметр отверстия (d): 15 мм;
• наружный диаметр (D): 35 мм;
• общая ширина (T): 11,75 мм;
• диаметр заплечика внутреннего кольца (d1): ≈25,6 мм;
• ширина внутреннего кольца (B): 11 мм;
• ширина наружного кольца (C): 9,25 мм;
• мин. размер фаски внутреннего кольца (r1,2): 0,6 мм;
• мин. размер фаски наружного кольца (r3,4): 0,6 мм;
• расстояние от торца до точки давления (a): 8,35 мм.

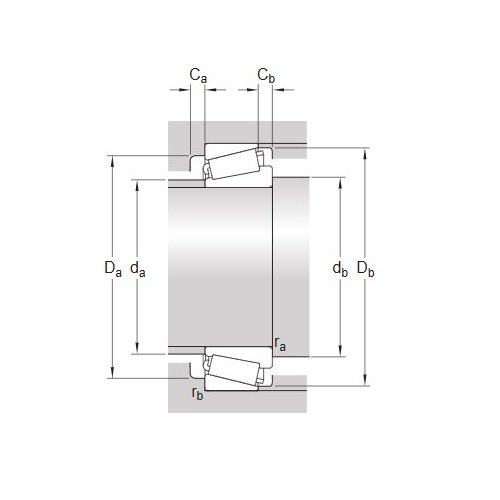

Размеры опоры:

• макс. диаметр опоры на валу (da): 20 мм;
• мин. диаметр опоры на валу (db): 20,5 мм;
• мин. диаметр опоры корпуса (Da): 30 мм;
• макс. диаметр опоры корпуса (Da): 30,5 мм;
• мин. диаметр опоры корпуса (Db): 32 мм;
• мин. ширина необходимого пространства в корпусе на большом торце (Ca): 2 мм;
• мин. ширина необходимого пространства в корпусе на малом торце (Cb): 2,5 мм;
• макс. радиус галтели вала (ra): 0,6 мм;
• макс. радиус галтели корпуса (rb): 0,6 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 18,5 кН;
• номинальная статическая грузоподъёмность (C0): 14,6 кН;
• предел усталостной прочности (Pu): 1,43 кН;
• номинальная частота вращения: 17 000 об/мин;
• предельная частота вращения: 20 000 об/мин;
• предельное значение (e): 0,35;
• расчётный коэффициент (Y): 1,7;
• расчётный коэффициент (Y0): 0,9.
