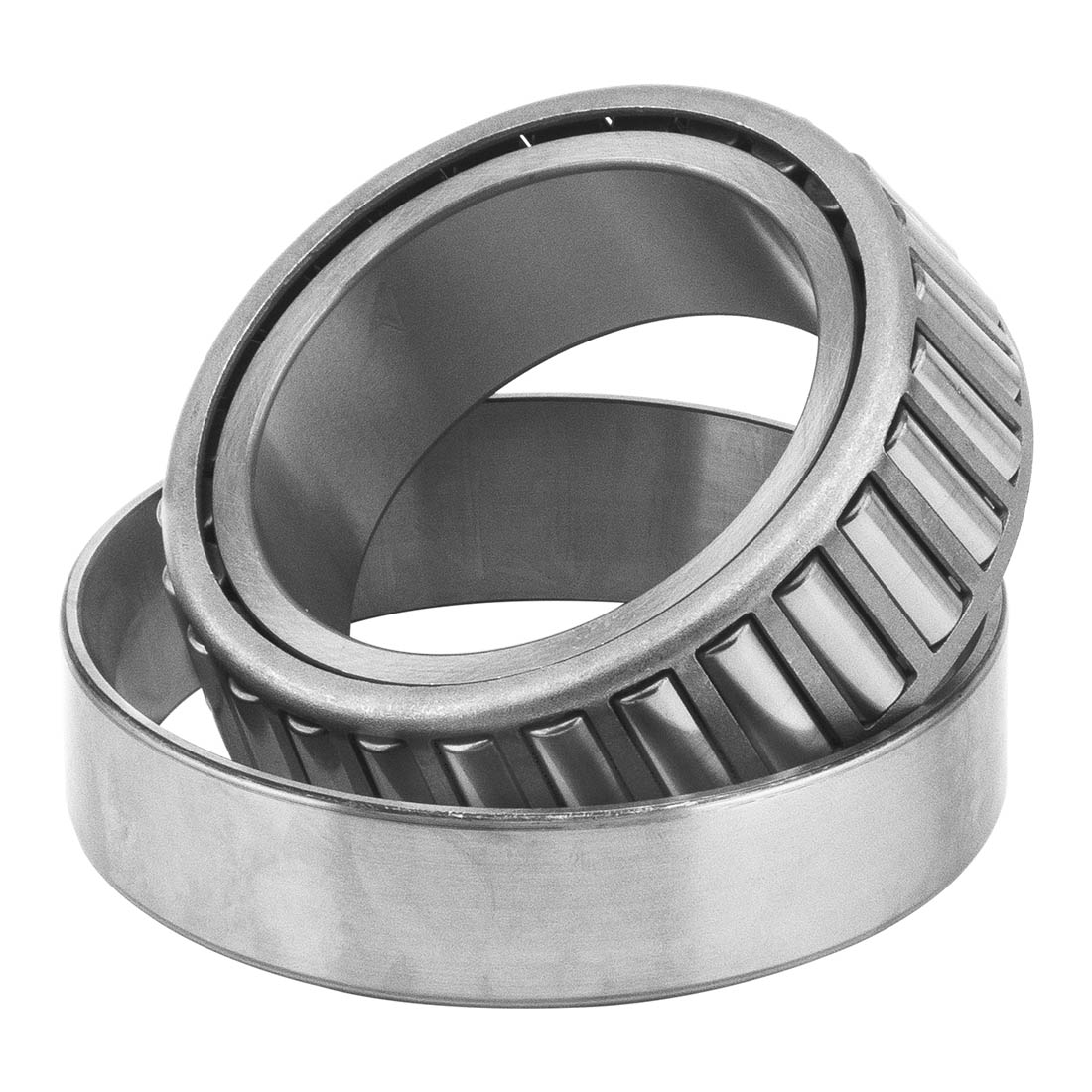

Подшипник NTN 33116U, размер 80x130x37 мм

Размеры:

• марка: NTN;
• внутренний диаметр (d): 80 мм;
• наружный диаметр (D): 130 мм;
• ширина подшипника/внутреннего кольца (B): 37 мм;
• ширина наружного кольца (C): 29 мм;
• общая ширина (T): 37 мм;
• точка приложения нагрузки на оси (а): 30,5 мм;
• минимальный радиус галтели (rs): 2 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 1,87 кг;
• обозначение iso355: T3DE080.

Производительность продукта:

• динамическая грузоподъёмность (C): 199 кН;
• статическая грузоподъёмность (C0): 276 кН;
• предельная усталостная нагрузка (Cu): 33 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.42 кН;
• коэффициент статической осевой нагрузки (Y0): 0.79 кН;
• коэффициент осевой нагрузки (Y2): 1.44 кН;
• предельная скорость при смазывании маслом (N lim): 3600 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 2700 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 90 мм;
• минимальный диаметр буртика вала (db min): 88,5 мм;
• минимальный диаметр буртика корпуса (Da min): 110,5 мм;
• максимальный диаметр буртика корпуса (Da max): 121,5 мм;
• минимальный диаметр буртика корпуса (Db min): 126 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
