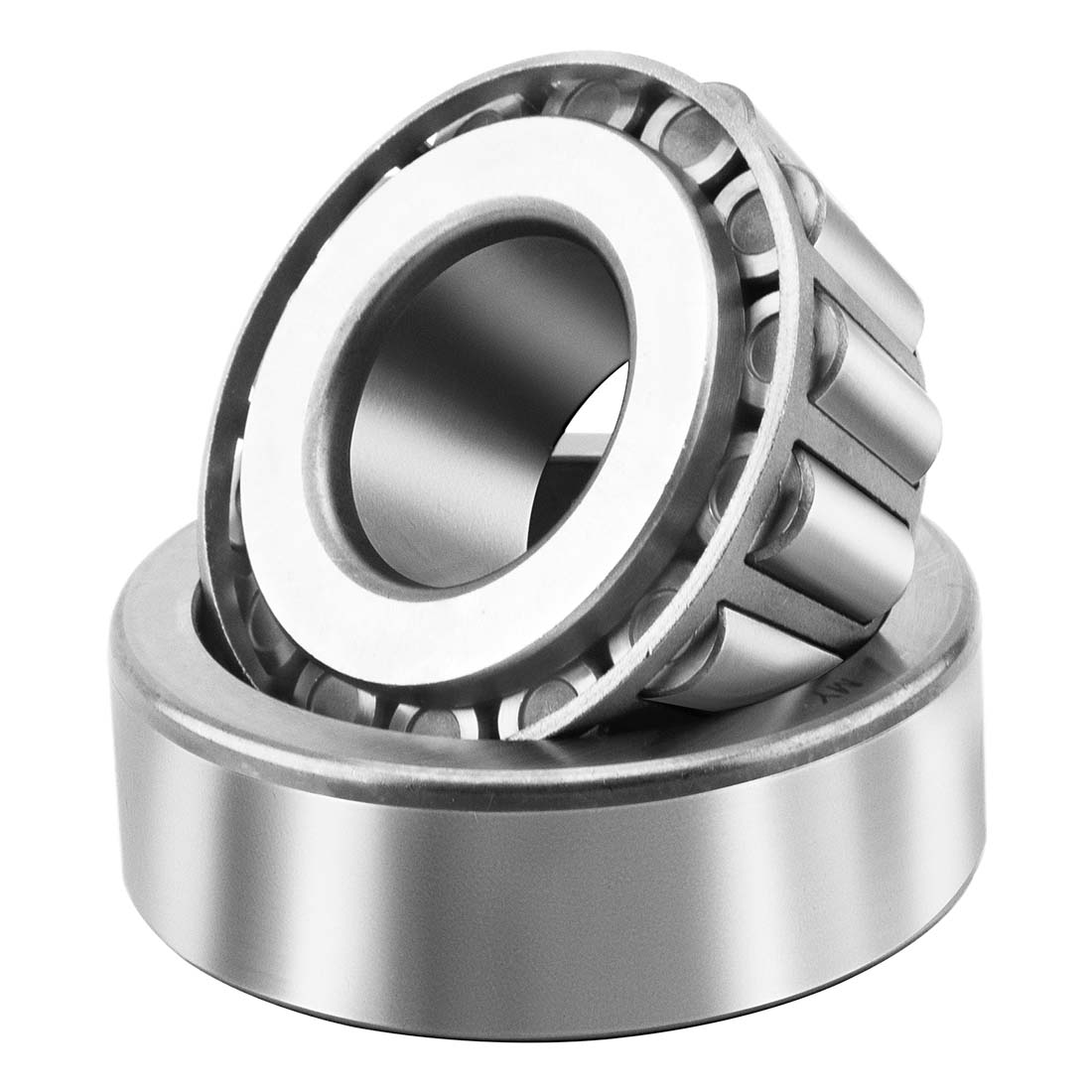

Подшипник NTN 4T-30308D, размер 40x90x25,25 мм

Размеры изделия:

• внутренний диаметр (d): 40 мм;
• наружный диаметр (D): 90 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• ширина наружного кольца (C): 17 мм;
• общая ширина (T): 25,25 мм;
• наружный диаметр внутреннего кольца (d1): 67 мм;
• точка приложения нагрузки на оси (а): 29,5 мм;
• минимальный радиус галтели (rs): 2 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 0,727 кг;
• обозначение iso355: T7FB040.

Производительность продукта:

• динамическая грузоподъёмность (C): 85,5 кН;
• статическая грузоподъёмность (C0): 85,5 кН;
• предельная усталостная нагрузка (Cu): 10,4 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.83 кН;
• коэффициент статической осевой нагрузки (Y0): 0.4 кН;
• коэффициент осевой нагрузки (Y2): 0.73 кН;
• предельная скорость при смазывании маслом (N lim): 5200 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 3900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 50 мм;
• минимальный диаметр буртика вала (db min): 50 мм;
• минимальный диаметр буртика корпуса (Da min): 71 мм;
• максимальный диаметр буртика корпуса (Da max): 81,5 мм;
• минимальный диаметр буртика корпуса (Db min): 107 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 8 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
