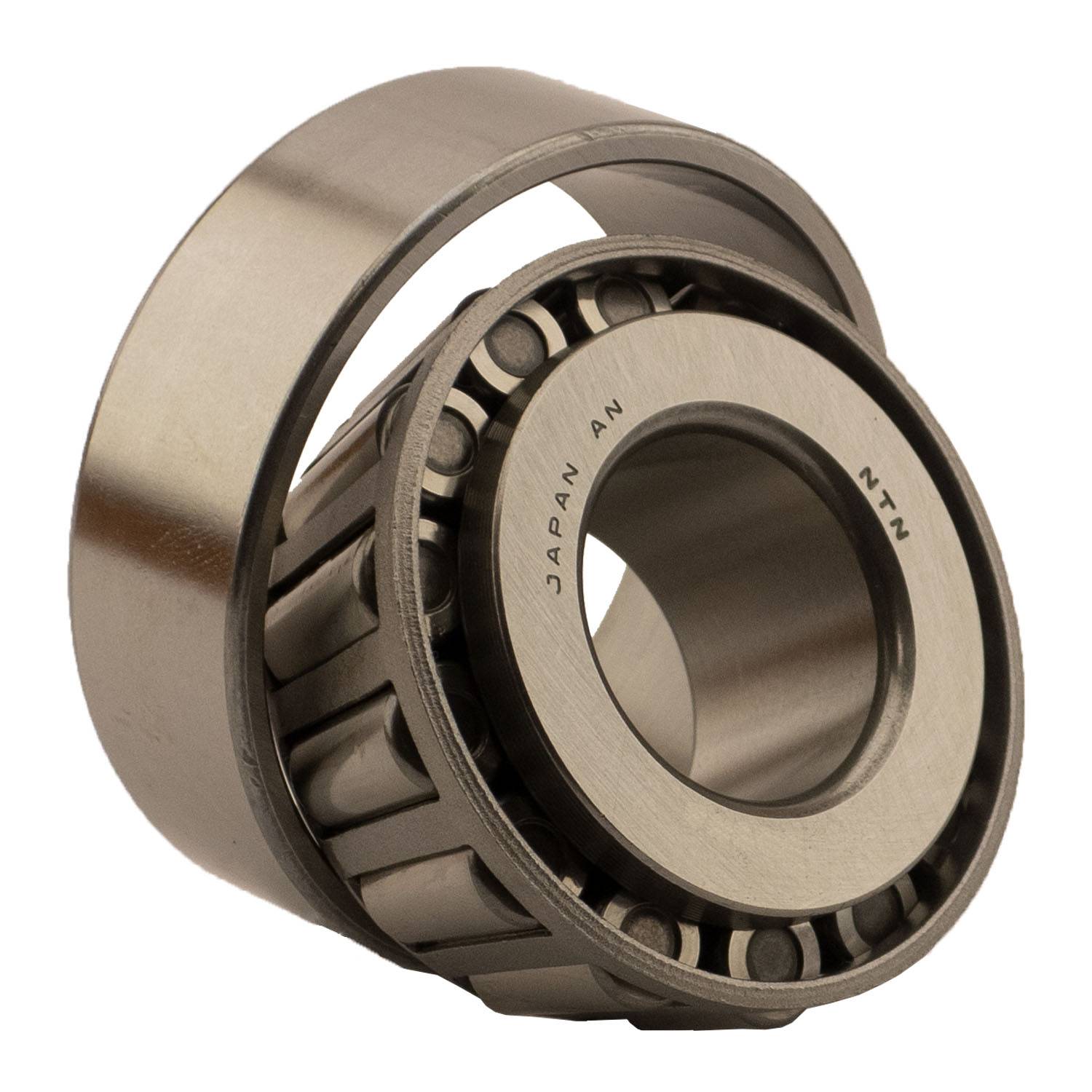

Подшипник NTN 4T-32204, размер 20x47x19,25 мм

Размеры:

• марка: NTN;
• внутренний диаметр (d): 20 мм;
• наружный диаметр (D): 47 мм;
• ширина подшипника/внутреннего кольца (B): 18 мм;
• ширина наружного кольца (C): 15 мм;
• общая ширина (T): 19,25 мм;
• наружный диаметр внутреннего кольца (d1): 33 мм;
• точка приложения нагрузки на оси (а): 12,5 мм;
• минимальный радиус галтели (rs): 1 мм;
• минимальный радиус галтели (r1s): 1 мм;
• вес: 0,161 кг;
• обозначение iso355: T2DD020.

Производительность продукта:

• динамическая грузоподъёмность (C): 40,5 кН;
• статическая грузоподъёмность (C0): 39,5 кН;
• предельная усталостная нагрузка (Cu): 4,8 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.33 кН;
• коэффициент статической осевой нагрузки (Y0): 1 кН;
• коэффициент осевой нагрузки (Y2): 1.81 кН;
• предельная скорость при смазывании маслом (N lim): 12000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 8800 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 26 мм;
• минимальный диаметр буртика вала (db min): 25,5 мм;
• минимальный диаметр буртика корпуса (Da min): 39 мм;
• максимальный диаметр буртика корпуса (Da max): 41,5 мм;
• минимальный диаметр буртика корпуса (Db min): 43 мм;
• минимальный зазор (Ca): 2 мм;
• минимальный зазор (Cb): 4 мм;
• максимальный радиус галтели (ra max): 1 мм;
• максимальный радиус галтели (r1a): 1 мм.
