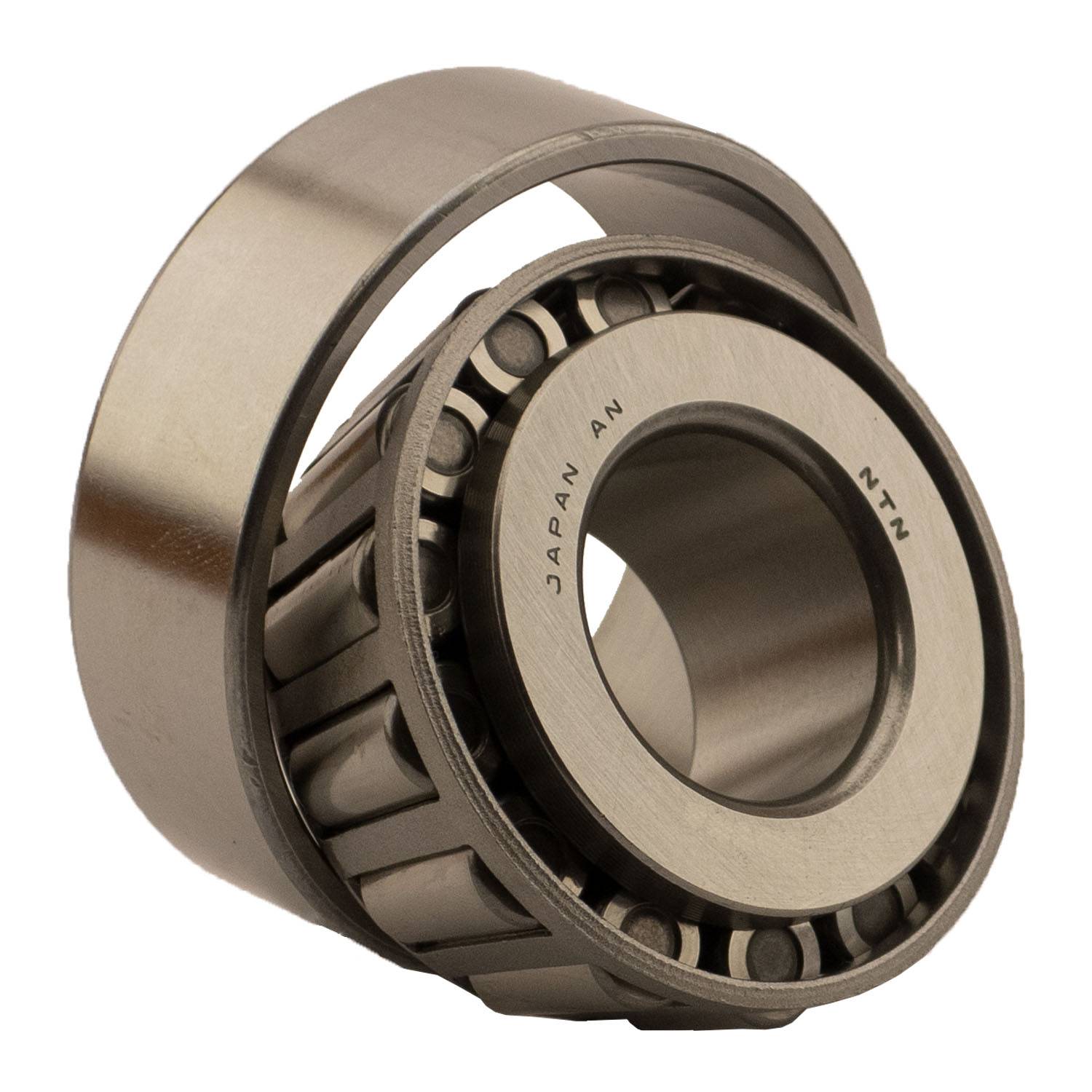

Подшипник NTN 4T-32219, размер 95x170x45,5 мм

Размеры:

• марка: SNR;
• внутренний диаметр (d): 95 мм;
• наружный диаметр (D): 170 мм;
• ширина подшипника/внутреннего кольца (B): 43 мм;
• ширина наружного кольца (C): 37 мм;
• общая ширина (T): 45,5 мм;
• наружный диаметр внутреннего кольца (d1): 129,8 мм;
• точка приложения нагрузки на оси (а): 39,2 мм;
• минимальный радиус галтели (rs): 3 мм;
• минимальный радиус галтели (r1s): 2,5 мм;
• вес: 4,24 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 331 кН;
• коэффициент материала (A2): 1 кН;
• статическая грузоподъёмность (C0): 449 кН;
• предельная усталостная нагрузка (Cu): 50,4 кН;
• коэффициент (е): 0.42 кН;
• коэффициент статической осевой нагрузки (Y0): 0.79 кН;
• коэффициент осевой нагрузки (Y2): 1.43 кН;
• базовая частота вращения (N ref): 2600 об/мин;
• предельная частота вращения (N lim): 4100 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 8,574 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 11,426 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 6,617 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 3,309 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,429 Гц.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 108 мм;
• минимальный диаметр буртика вала (db min): 107 мм;
• минимальный диаметр буртика корпуса (Da min): 145 мм;
• максимальный диаметр буртика корпуса (Da max): 158 мм;
• минимальный диаметр буртика корпуса (Db min): 161 мм;
• минимальный зазор (Ca): 5 мм;
• минимальный зазор (Cb): 8,5 мм;
• максимальный радиус галтели (ra max): 3 мм;
• максимальный радиус галтели (r1a): 2,5 мм.
