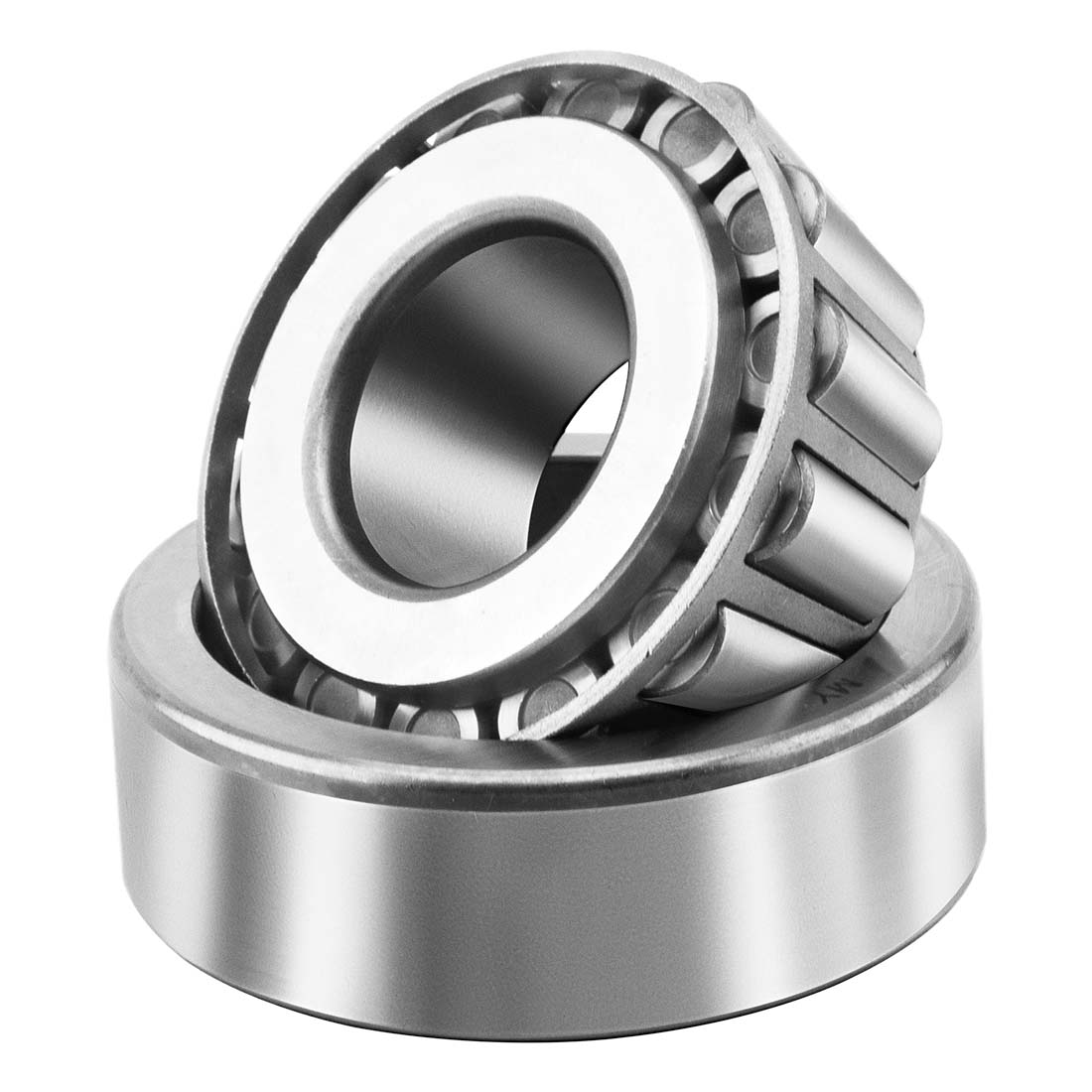

Подшипник NTN 32319U, размер 95x200x71,5 мм

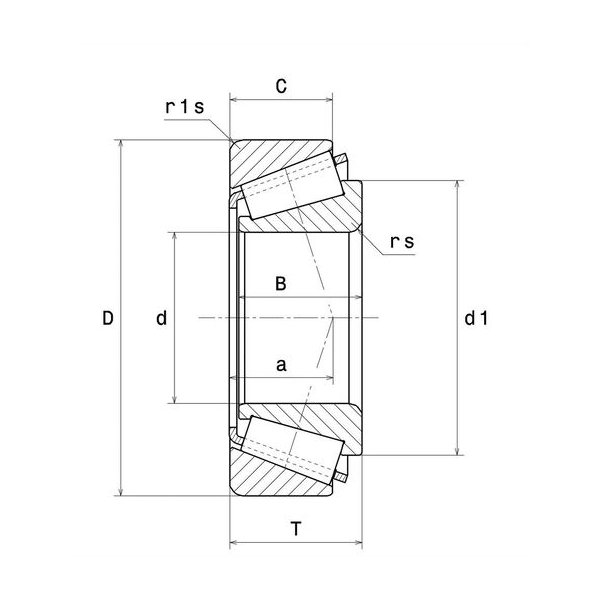

Размеры изделия:

• внутренний диаметр (d): 95 мм;
• наружный диаметр (D): 200 мм;
• ширина подшипника/внутреннего кольца (B): 67 мм;
• ширина наружного кольца (C): 55 мм;
• общая ширина (T): 71,5 мм;
• наружный диаметр внутреннего кольца (d1): 143,5 мм;
• точка приложения нагрузки на оси (а): 49 мм;
• минимальный радиус галтели (rs): 4 мм;
• минимальный радиус галтели (r1s): 3 мм;
• вес: 10,1 кг;
• обозначение iso355: T2GD095.

Производительность продукта:

• динамическая грузоподъёмность (C): 560 кН;
• статическая грузоподъёмность (C0): 670 кН;
• предельная усталостная нагрузка (Cu): 73 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.35 кН;
• коэффициент статической осевой нагрузки (Y0): 0.96 кН;
• коэффициент осевой нагрузки (Y2): 1.74 кН;
• предельная скорость при смазывании маслом (N lim): 2500 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 1900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

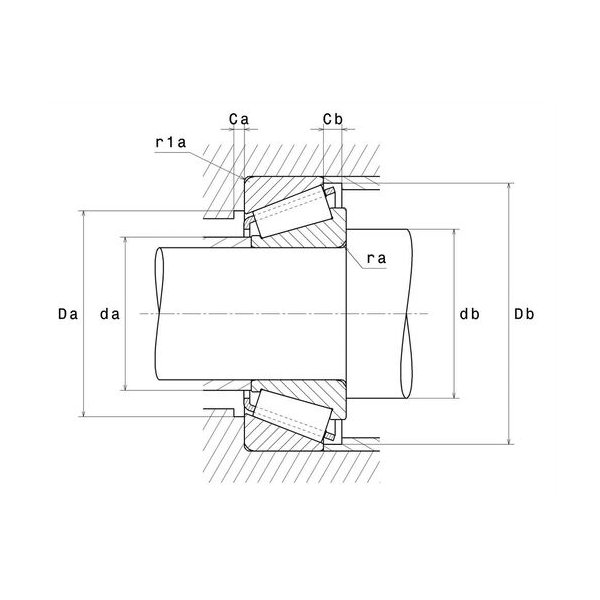

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 113 мм;
• минимальный диаметр буртика вала (db min): 113 мм;
• минимальный диаметр буртика корпуса (Da min): 166 мм;
• максимальный диаметр буртика корпуса (Da max): 186 мм;
• минимальный диаметр буртика корпуса (Db min): 186 мм;
• минимальный зазор (Ca): 5 мм;
• минимальный зазор (Cb): 16,5 мм;
• максимальный радиус галтели (ra max): 3 мм;
• максимальный радиус галтели (r1a): 2,5 мм.
