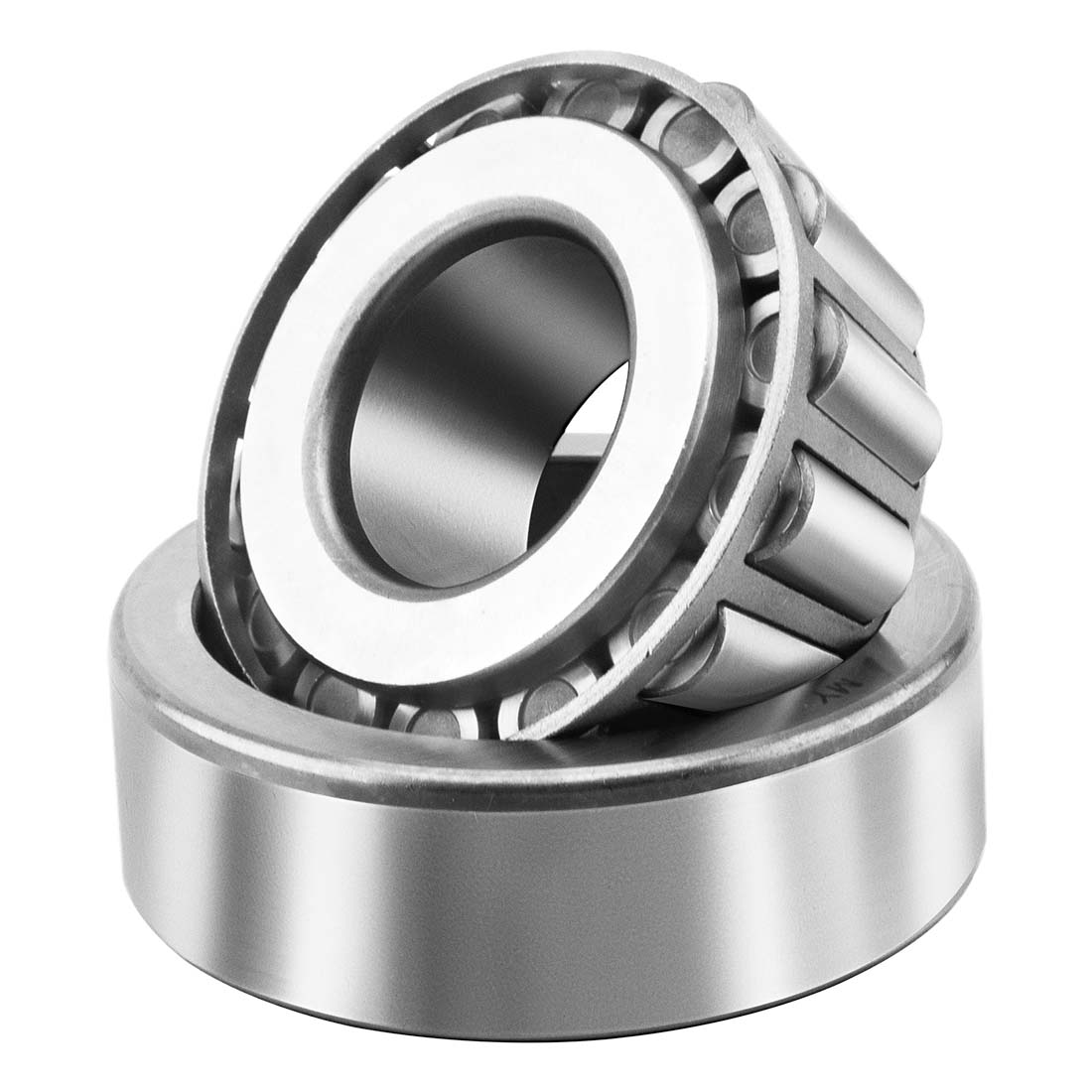

Подшипник NTN 32324U, размер 120x260x90,5 мм

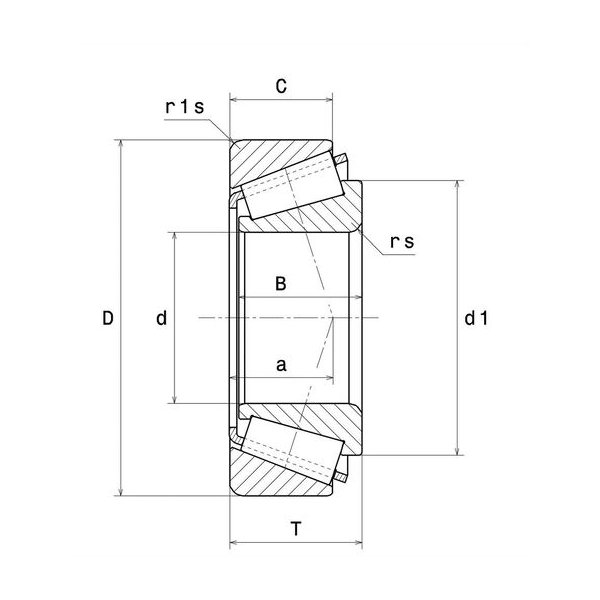

Размеры изделия:

• внутренний диаметр (d): 120 мм;
• наружный диаметр (D): 260 мм;
• ширина подшипника/внутреннего кольца (B): 86 мм;
• ширина наружного кольца (C): 69 мм;
• общая ширина (T): 90,5 мм;
• точка приложения нагрузки на оси (а): 61,5 мм;
• минимальный радиус галтели (rs): 3 мм;
• минимальный радиус галтели (r1s): 2,5 мм;
• вес: 22,1 кг;
• обозначение iso355: T2GD120.

Производительность продукта:

• динамическая грузоподъёмность (C): 905 кН;
• статическая грузоподъёмность (C0): 1130 кН;
• предельная усталостная нагрузка (Cu): 114 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.35 кН;
• коэффициент статической осевой нагрузки (Y0): 0.96 кН;
• коэффициент осевой нагрузки (Y2): 1.74 кН;
• предельная скорость при смазывании маслом (N lim): 2000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 1500 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

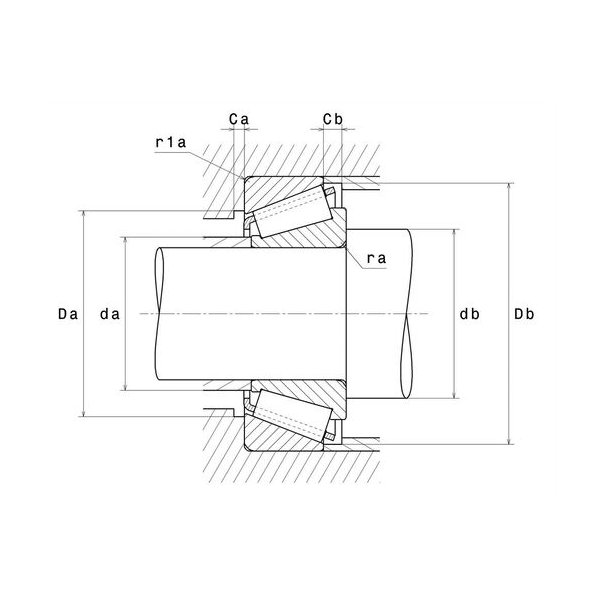

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 138 мм;
• минимальный диаметр буртика вала (db min): 145 мм;
• максимальный диаметр буртика корпуса (Da max): 246 мм;
• минимальный диаметр буртика корпуса (Db min): 239 мм;
• максимальный радиус галтели (ra max): 3 мм;
• максимальный радиус галтели (r1a): 2,5 мм.
