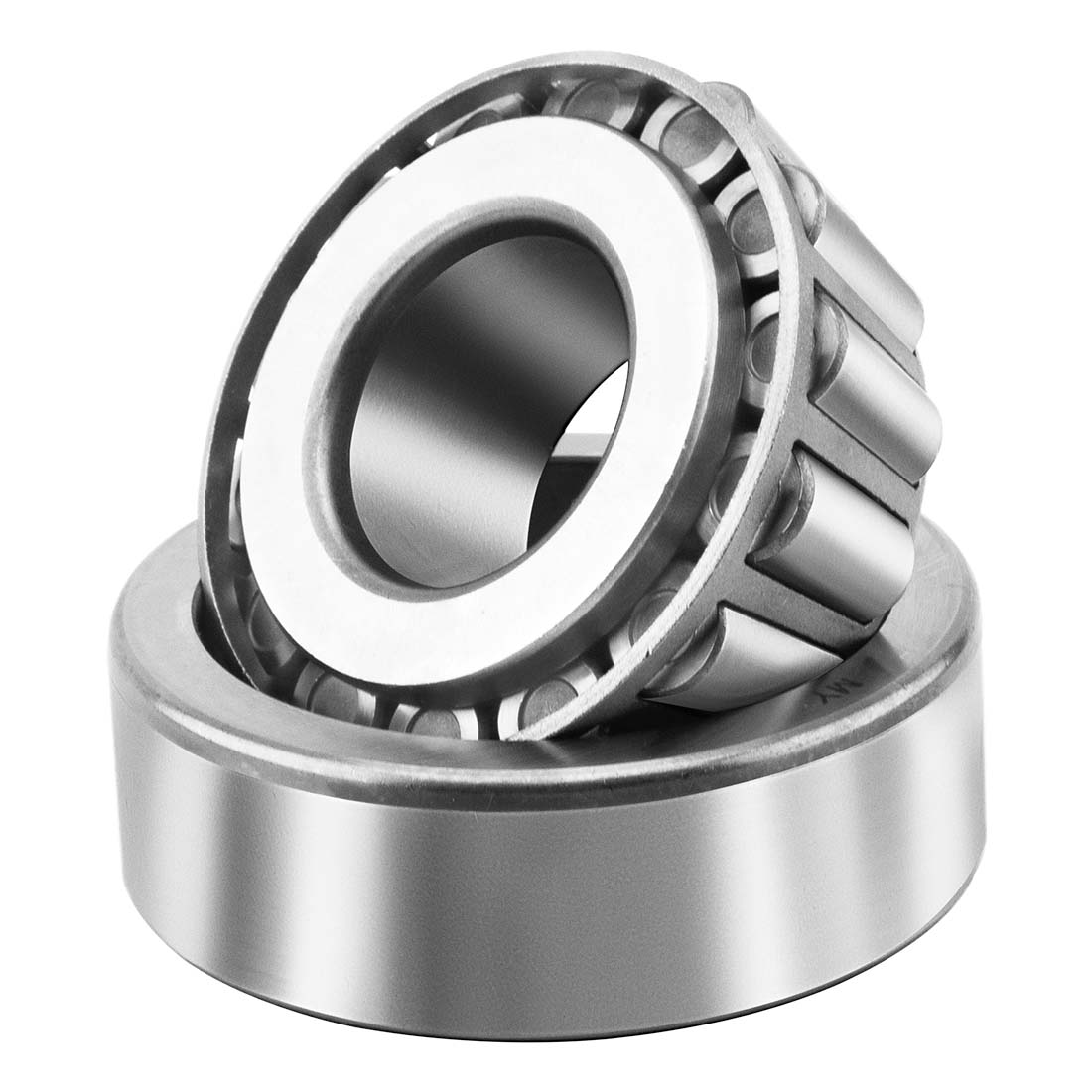

Подшипник NTN 32315U, размер 75x160x58 мм

Размеры изделия:

• внутренний диаметр (d): 75 мм;
• наружный диаметр (D): 160 мм;
• ширина подшипника/внутреннего кольца (B): 55 мм;
• ширина наружного кольца (C): 45 мм;
• общая ширина (T): 58 мм;
• наружный диаметр внутреннего кольца (d1): 115 мм;
• точка приложения нагрузки на оси (а): 39 мм;
• минимальный радиус галтели (rs): 3 мм;
• минимальный радиус галтели (r1s): 2,5 мм;
• вес: 5,4 кг;
• обозначение iso355: T2GD075.

Производительность продукта:

• динамическая грузоподъёмность (C): 395 кН;
• статическая грузоподъёмность (C0): 470 кН;
• предельная усталостная нагрузка (Cu): 54,5 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.35 кН;
• коэффициент статической осевой нагрузки (Y0): 0.96 кН;
• коэффициент осевой нагрузки (Y2): 1.74 кН;
• предельная скорость при смазывании маслом (N lim): 3200 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 2400 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 91 мм;
• минимальный диаметр буртика вала (db min): 89 мм;
• минимальный диаметр буртика корпуса (Da min): 133 мм;
• максимальный диаметр буртика корпуса (Da max): 148 мм;
• минимальный диаметр буртика корпуса (Db min): 149 мм;
• минимальный зазор (Ca): 4 мм;
• минимальный зазор (Cb): 13 мм;
• максимальный радиус галтели (ra max): 2,5 мм;
• максимальный радиус галтели (r1a): 2 мм.
