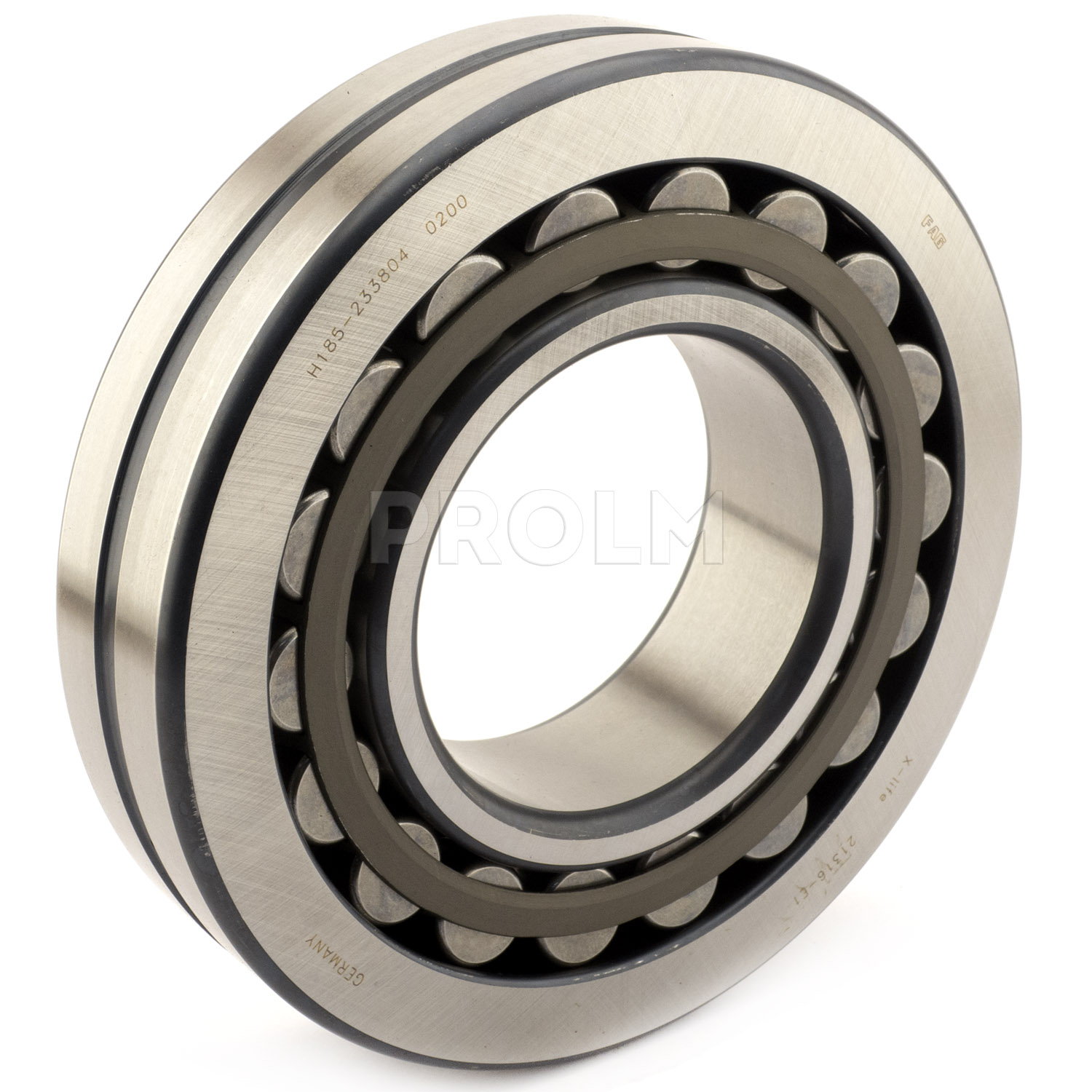

Подшипник FAG 21314-E1-XL-C3, размер 70x150x35 мм

Основные размеры и рабочие характеристики:

• диаметр отверстия: 70 мм;
• наружный диаметр: 150 мм;
• ширина: 35 мм;
• динамическая грузоподъемность, радиальная: 250.000 Н;
• статическая грузоподъемность, радиальная: 270.000 Н;
• предел усталостной нагрузки, радиальный: 34.500 Н;
• предельная частота вращения: 6.200 1/мин;
• номинальная тепловая частота вращения: 3.950 1/мин;
• вес: 3,06 кг.

Присоединительные размеры:

• мин. диаметр заплечика вала: 82 мм;
• макс. диаметр заплечика корпуса: 138 мм;
• макс. радиус галтели: 2,1 мм.

Габаритные размеры:

• мин. размер монтажной фаски: 2,1 мм;
• диаметр отверстия наружного кольца: 126,2 мм;
• диаметр дорожки качения внутреннего кольца: 94,9 мм;
• диаметр смазочного отверстия: 3,2 мм;
• ширина смазочной канавки: 6,5 мм.

Диапазон температур:

• мин. рабочая температура: -30 °C;
• макс. рабочая температура: 200 °C.

Коэффициенты для расчета:

• предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y: 0,22;
• динамический коэффициент осевой нагрузки: 3,14;
• динамический коэффициент осевой нагрузки: 4,67;
• статический коэффициент осевой нагрузки: 3,07.
