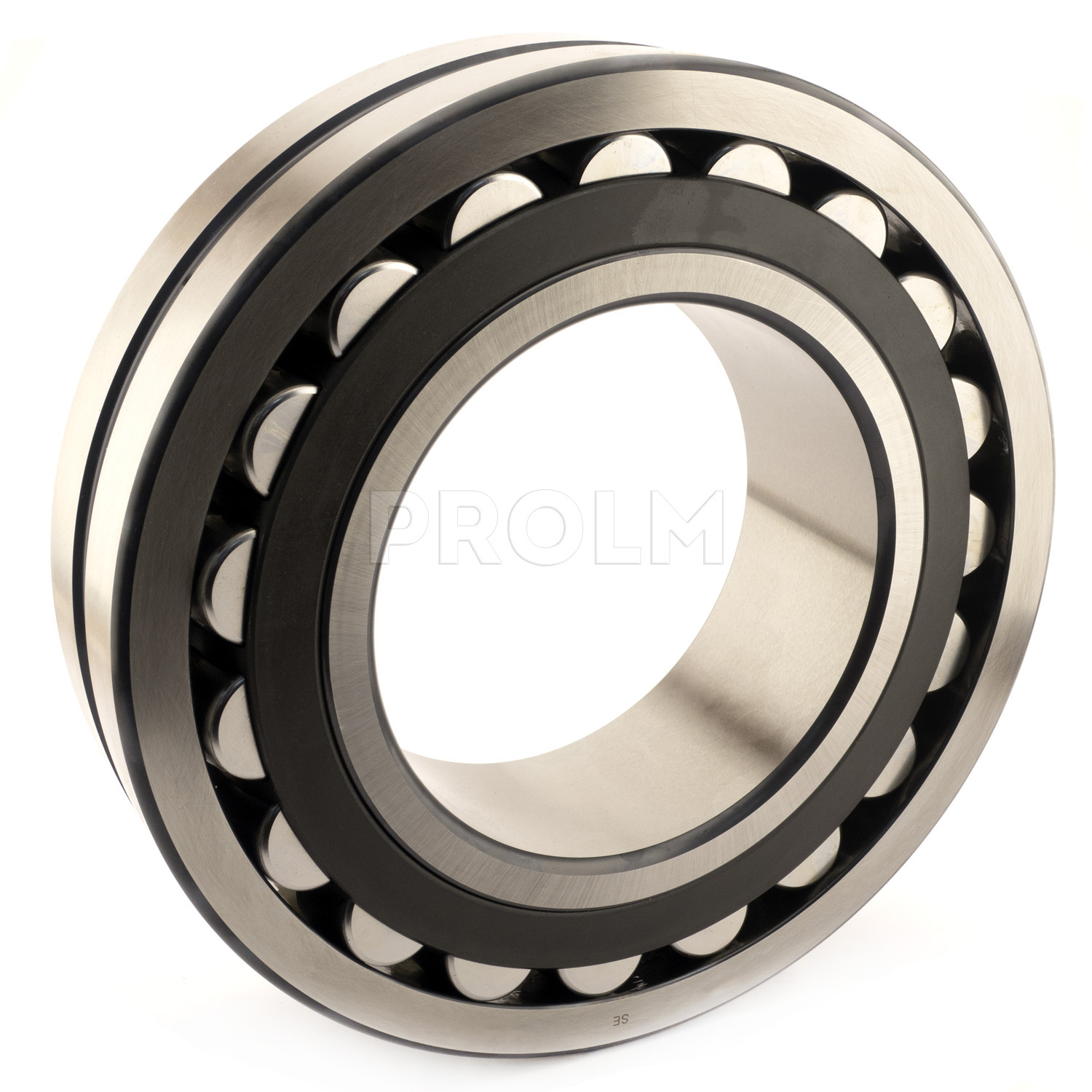

Подшипник FAG 22214-E1-XL-K, размер 70x125x31 мм

Основные размеры и рабочие характеристики:

• диаметр отверстия: 70 мм;
• наружный диаметр: 125 мм;
• ширина: 31 мм;
• динамическая грузоподъемность, радиальная: 211.000 Н;
• статическая грузоподъемность, радиальная: 226.000 Н;
• предел усталостной нагрузки, радиальный: 28.500 Н;
• предельная частота вращения: 6.700 1/мин;
• номинальная тепловая частота вращения: 3.950 1/мин;
• вес: 1,559 кг.

Присоединительные размеры:

• мин. диаметр заплечика вала: 79 мм;
• макс. диаметр заплечика вала: 84 мм;
• макс. диаметр заплечика корпуса: 116 мм;
• макс. радиус галтели: 1,5 мм;
• мин. диаметр под втулку: 75 мм;
• мин. глубина под втулку: 11 мм.

Габаритные размеры:

• мин. размер монтажной фаски: 1,5 мм;
• диаметр отверстия наружного кольца: 112,5 мм;
• диаметр дорожки качения внутреннего кольца: 84,4 мм;
• диаметр смазочного отверстия: 3,2 мм;
• ширина смазочной канавки: 6,5 мм.

Диапазон температур:

• мин. рабочая температура: -30 °C;
• макс. рабочая температура: 200 °C.

Коэффициенты для расчета:

• предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y: 0,23;
• динамический коэффициент осевой нагрузки: 2,95;
• динамический коэффициент осевой нагрузки: 4,4;
• статический коэффициент осевой нагрузки: 2,89.

Дополнительная информация:

• закрепительная втулка: H314;
• стяжная втулка: AH314G.
