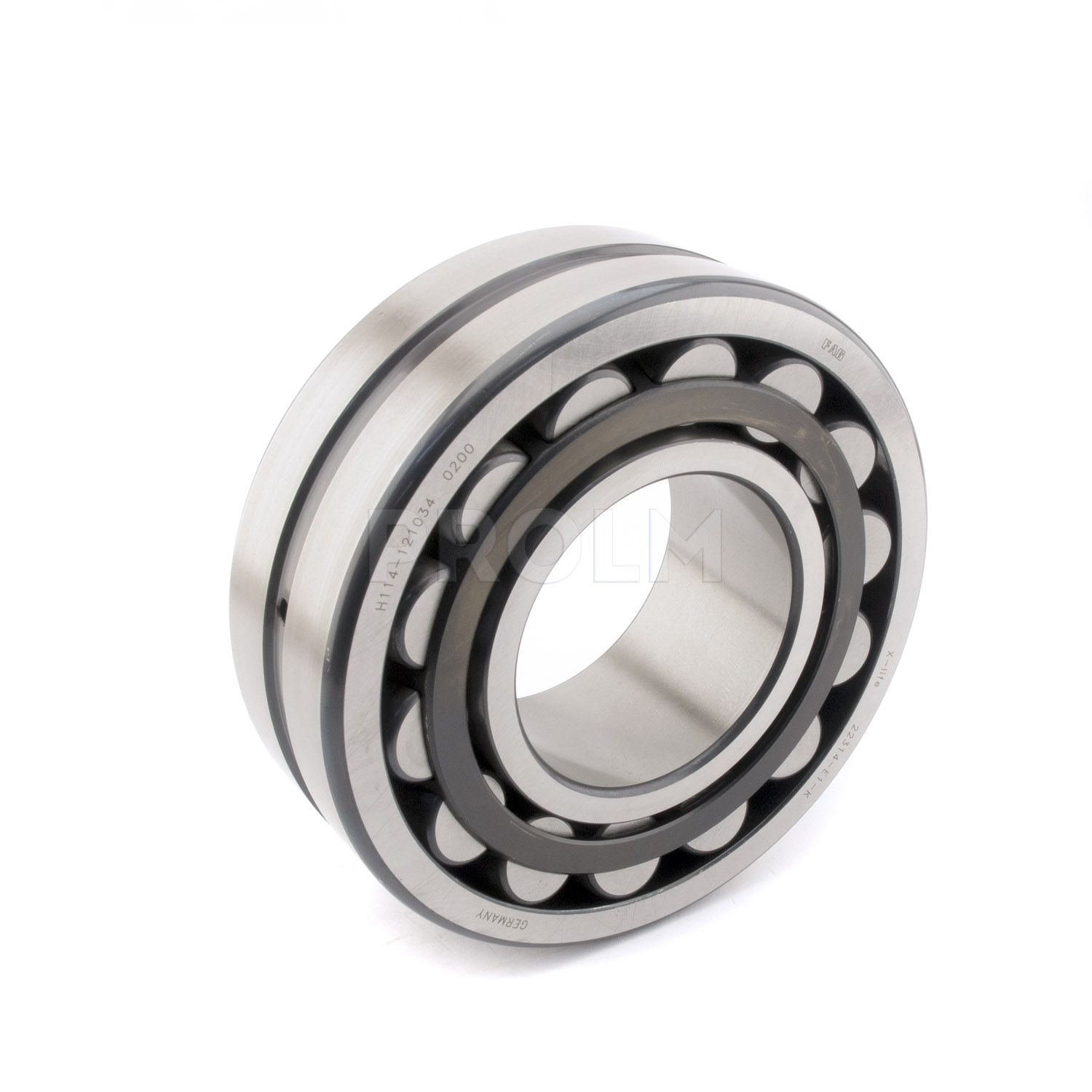

Подшипник FAG 22314-E1-XL-K, размер 70x150x51 мм

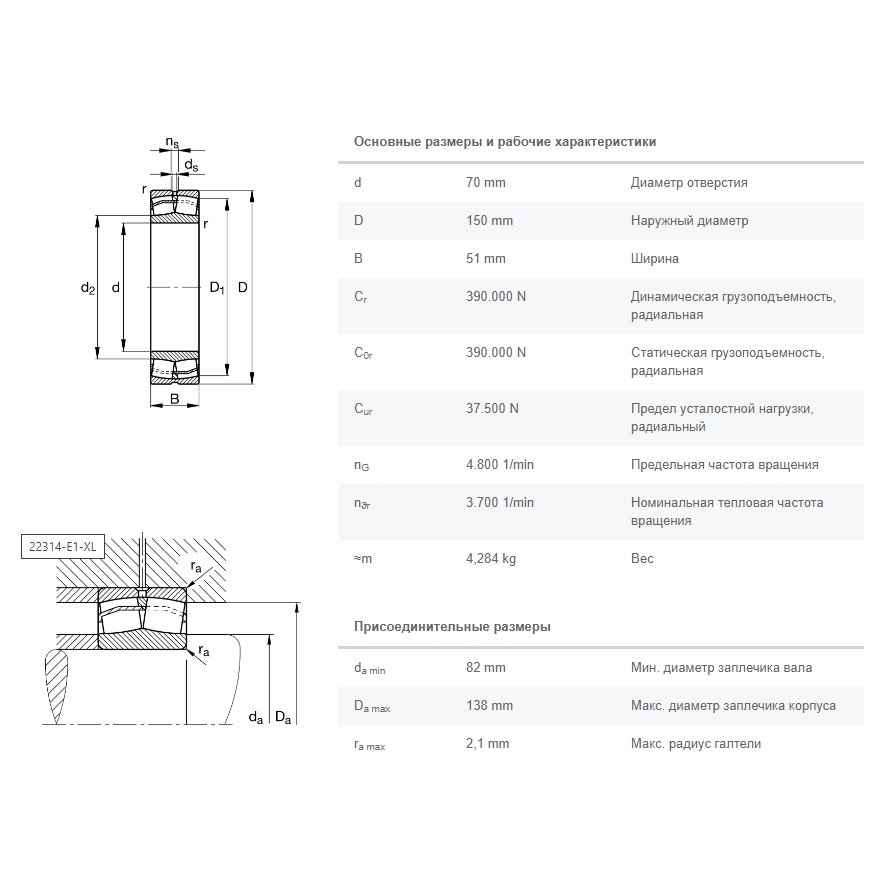

Основные размеры и рабочие характеристики:

• диаметр отверстия: 70 мм;
• наружный диаметр: 150 мм;
• ширина: 51 мм;
• динамическая грузоподъемность, радиальная: 390.000 Н;
• статическая грузоподъемность, радиальная: 390.000 Н;
• предел усталостной нагрузки, радиальный: 37.500 Н;
• предельная частота вращения: 4.800 1/мин;
• номинальная тепловая частота вращения: 3.700 1/мин;
• вес: 4,196 кг.

Присоединительные размеры:

• мин. диаметр заплечика вала: 82 мм;
• макс. диаметр заплечика вала: 86 мм;
• макс. диаметр заплечика корпуса: 138 мм;
• макс. радиус галтели: 2,1 мм;
• мин. диаметр под втулку: 77 мм;
• мин. глубина под втулку: 5 мм.

Габаритные размеры:

• мин. размер монтажной фаски: 2,1 мм;
• диаметр отверстия наружного кольца: 128 мм;
• диаметр дорожки качения внутреннего кольца: 86,7 мм;
• диаметр смазочного отверстия: 4,8 мм;
• ширина смазочной канавки: 9,5 мм.

Диапазон температур:

• мин. рабочая температура: -30 °C;
• макс. рабочая температура: 200 °C.

Коэффициенты для расчета:

• предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y: 0,34;
• динамический коэффициент осевой нагрузки: 2;
• динамический коэффициент осевой нагрузки: 2,98;
• статический коэффициент осевой нагрузки: 1,96.

Дополнительная информация:

• закрепительная втулка: H2314;
• стяжная втулка: AHX2314G.
