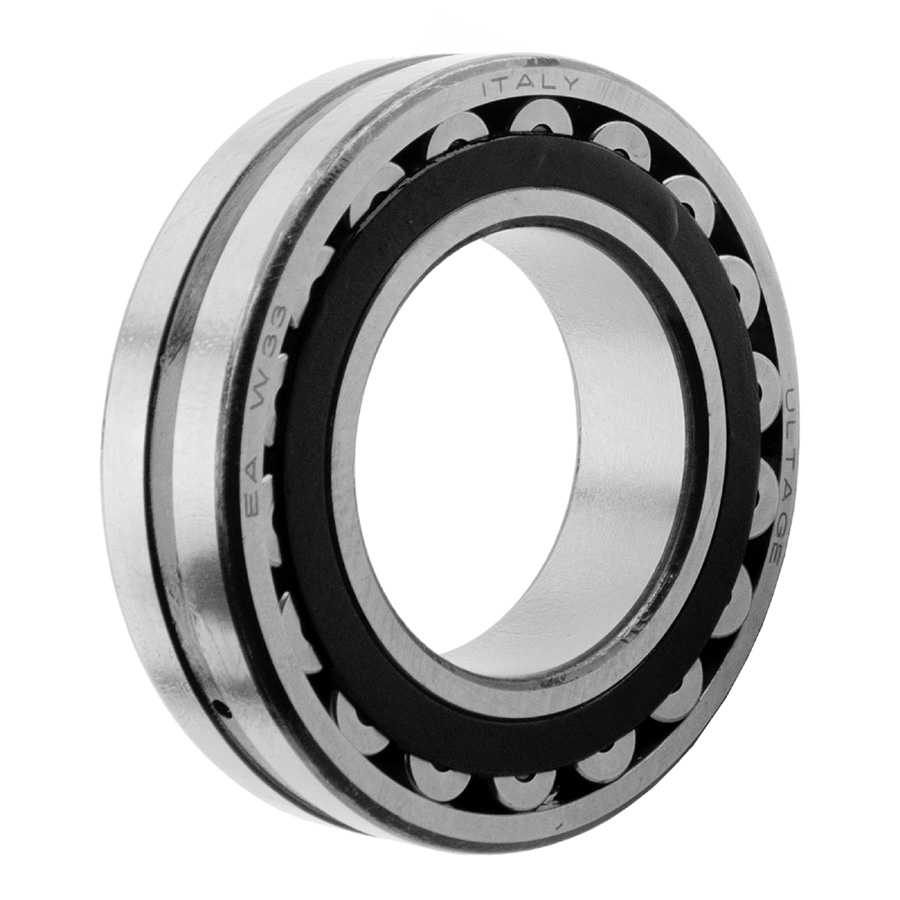

Подшипник SNR 23222EAKW33, размер 110x200x69,8 мм

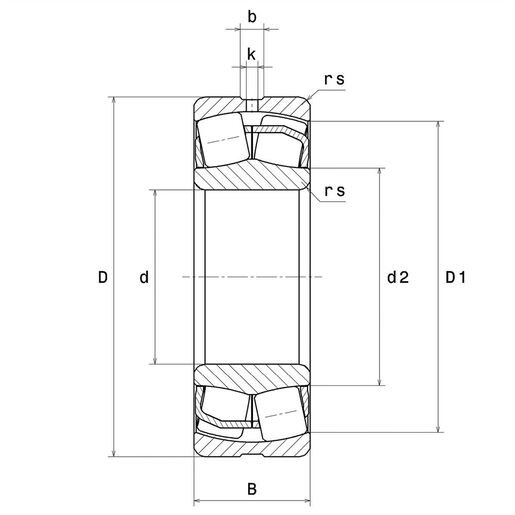

Размеры изделия:

• внутренний диаметр (d): 110 мм;
• наружный диаметр (D): 200 мм;
• ширина подшипника/внутреннего кольца (B): 69,8 мм;
• наружный диаметр внутреннего кольца (d2): 130,2 мм;
• внутренний диаметр наружного кольца (D1): 175,8 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 10,52;
• диаметр отверстия (k): 5 мм;
• обозн. втулки: H2322;
• класс радиального зазора: CN;
• вес: 8,99 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 752 кН;
• статическая грузоподъёмность (C0): 869 кН;
• предельная усталостная нагрузка (Cu): 92,3 кН;
• коэффициент (е): 0.32 кН;
• коэффициент статической осевой нагрузки (Y0): 2.07 кН;
• коэффициент осевой нагрузки (Y1): 2.12 кН;
• коэффициент осевой нагрузки (Y2): 3.15 кН;
• базовая частота вращения (N ref): 2300 об/мин;
• предельная частота вращения (N lim): 3000 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

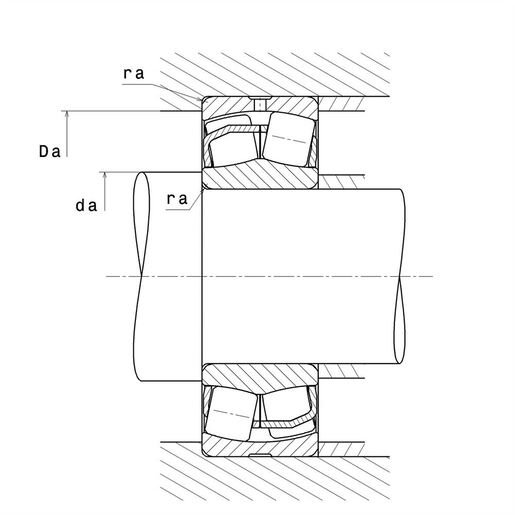

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 122 мм;
• минимальный диаметр втулки (db): 121 мм;
• минимальная длина втулки (Ce): 17 мм;
• максимальный диаметр буртика корпуса (Da max): 188 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
