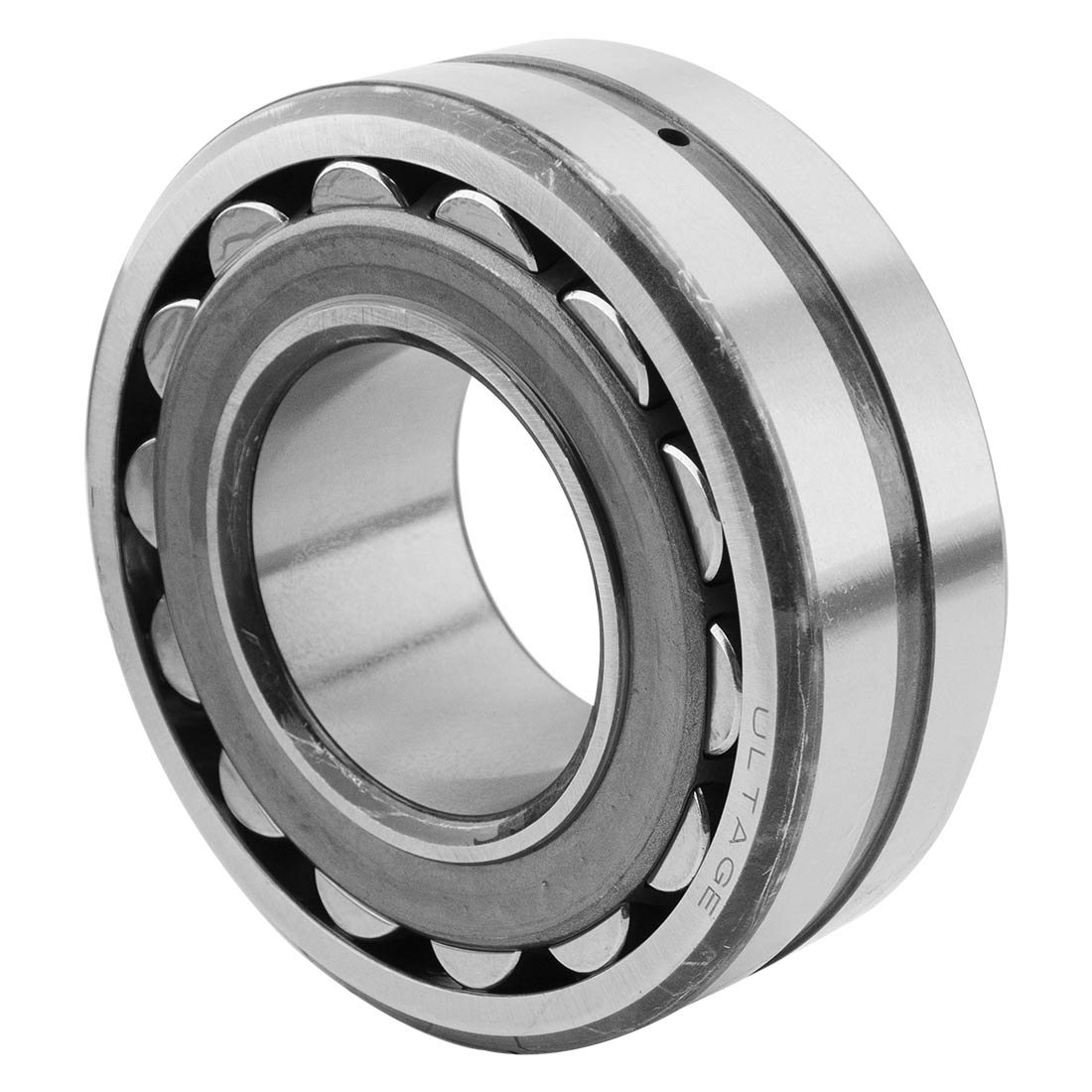

Подшипник SNR 24036EAW33, размер 180x280x100 мм

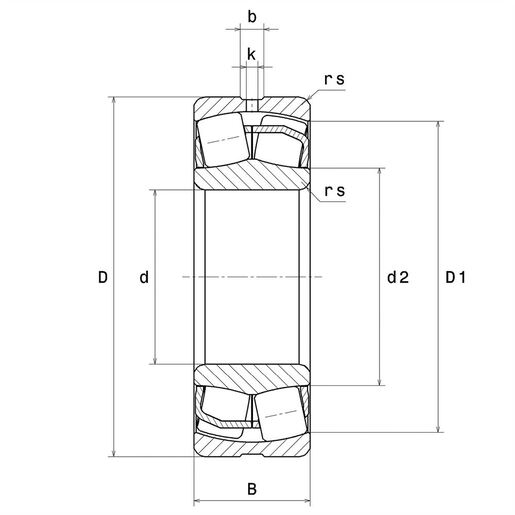

Размеры изделия:

• внутренний диаметр (d): 180 мм;
• наружный диаметр (D): 280 мм;
• ширина подшипника/внутреннего кольца (B): 100 мм;
• наружный диаметр внутреннего кольца (d2): 202,5 мм;
• внутренний диаметр наружного кольца (D1): 249 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• кол-во отверстий для пересмазывания: 3 ou 4;
• b- ширина паза: 11,8;
• диаметр отверстия (k): 5 мм;
• класс радиального зазора: CN;
• вес: 21,5 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 1270 кН;
• статическая грузоподъёмность (C0): 1830 кН;
• предельная усталостная нагрузка (Cu): 173 кН;
• коэффициент (е): 0.31 кН;
• коэффициент статической осевой нагрузки (Y0): 2.16 кН;
• коэффициент осевой нагрузки (Y1): 2.21 кН;
• коэффициент осевой нагрузки (Y2): 3.29 кН;
• базовая частота вращения (N ref): 1500 об/мин;
• предельная частота вращения (N lim): 2200 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 10,649 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 13,351 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 8,592 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 4,296 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,444 Гц.

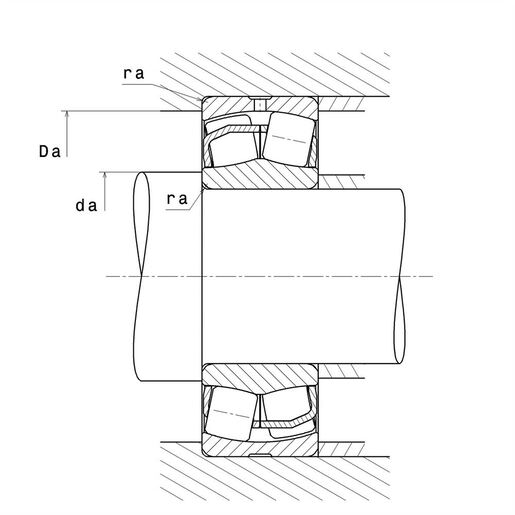

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 0 мм;
• минимальный диаметр буртика вала (da min): 190,2 мм;
• максимальный диаметр буртика корпуса (Da max): 269,8 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
