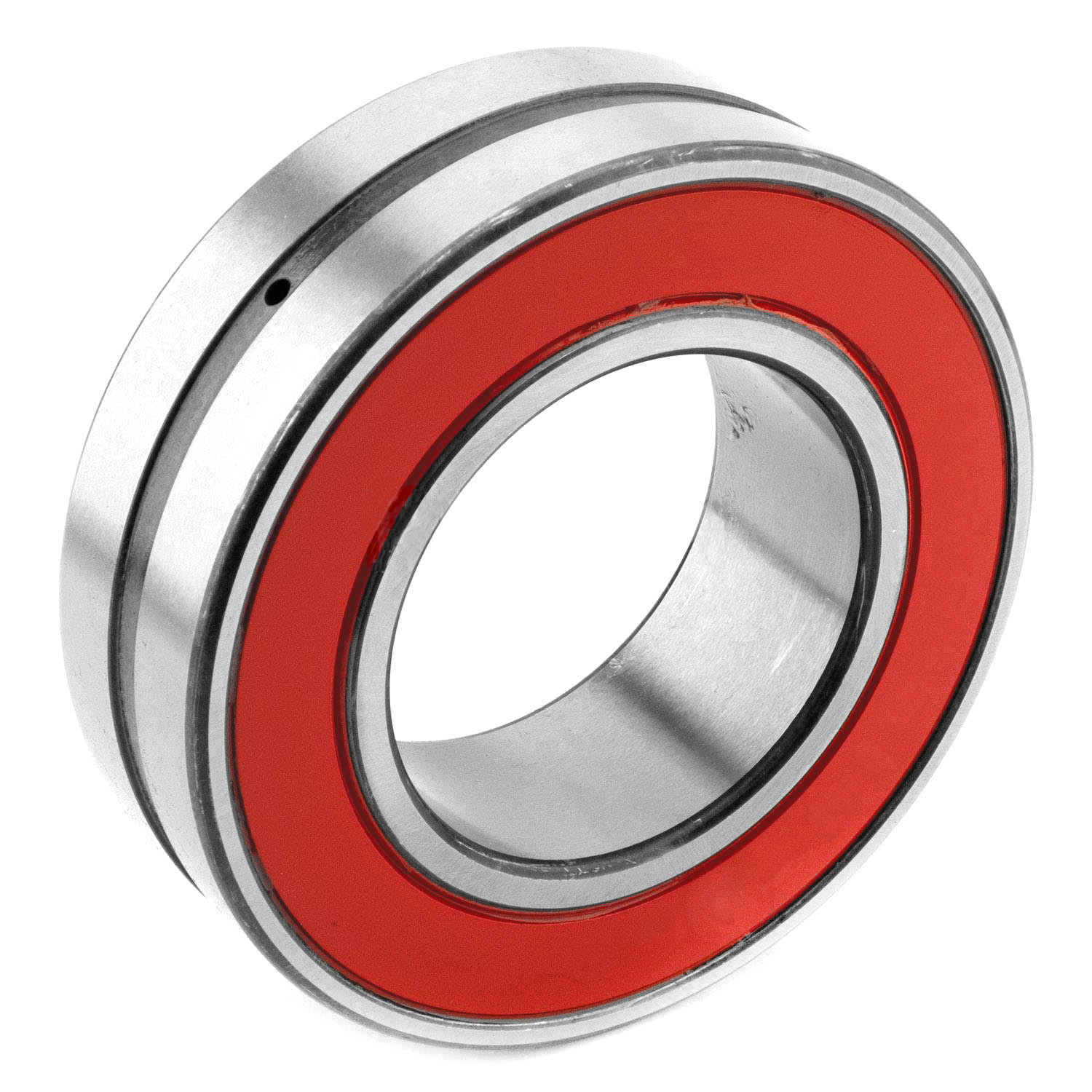

Подшипник SNR 10X22214EAW33EE, размер 70x125x38 мм

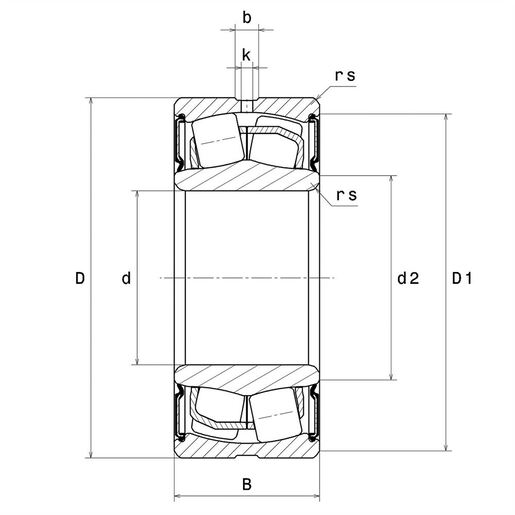

Размеры изделия:

• внутренний диаметр (d): 70 мм;
• наружный диаметр (D): 125 мм;
• ширина подшипника/внутреннего кольца (B): 38 мм;
• наружный диаметр внутреннего кольца (d2): 81,2 мм;
• внутренний диаметр наружного кольца (D1): 117,1 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 7,37;
• диаметр отверстия (k): 3,5 мм;
• класс радиального зазора: CN;
• вес: 1,89 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 235 кН;
• статическая грузоподъёмность (C0): 240 кН;
• предельная усталостная нагрузка (Cu): 29,3 кН;
• коэффициент (е): 0.22 кН;
• коэффициент статической осевой нагрузки (Y0): 2.94 кН;
• коэффициент осевой нагрузки (Y1): 3.01 кН;
• коэффициент осевой нагрузки (Y2): 4.48 кН;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 110 °C.

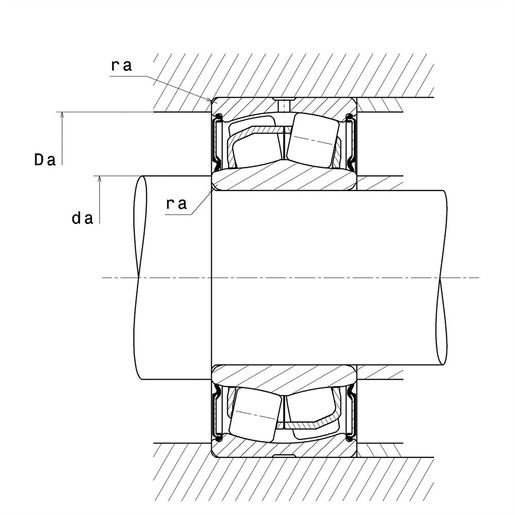

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 79 мм;
• максимальный диаметр буртика вала (da max): 0 мм;
• минимальный диаметр втулки (db): 0 мм;
• максимальный диаметр буртика корпуса (Da max): 117,1 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1,5 мм.
