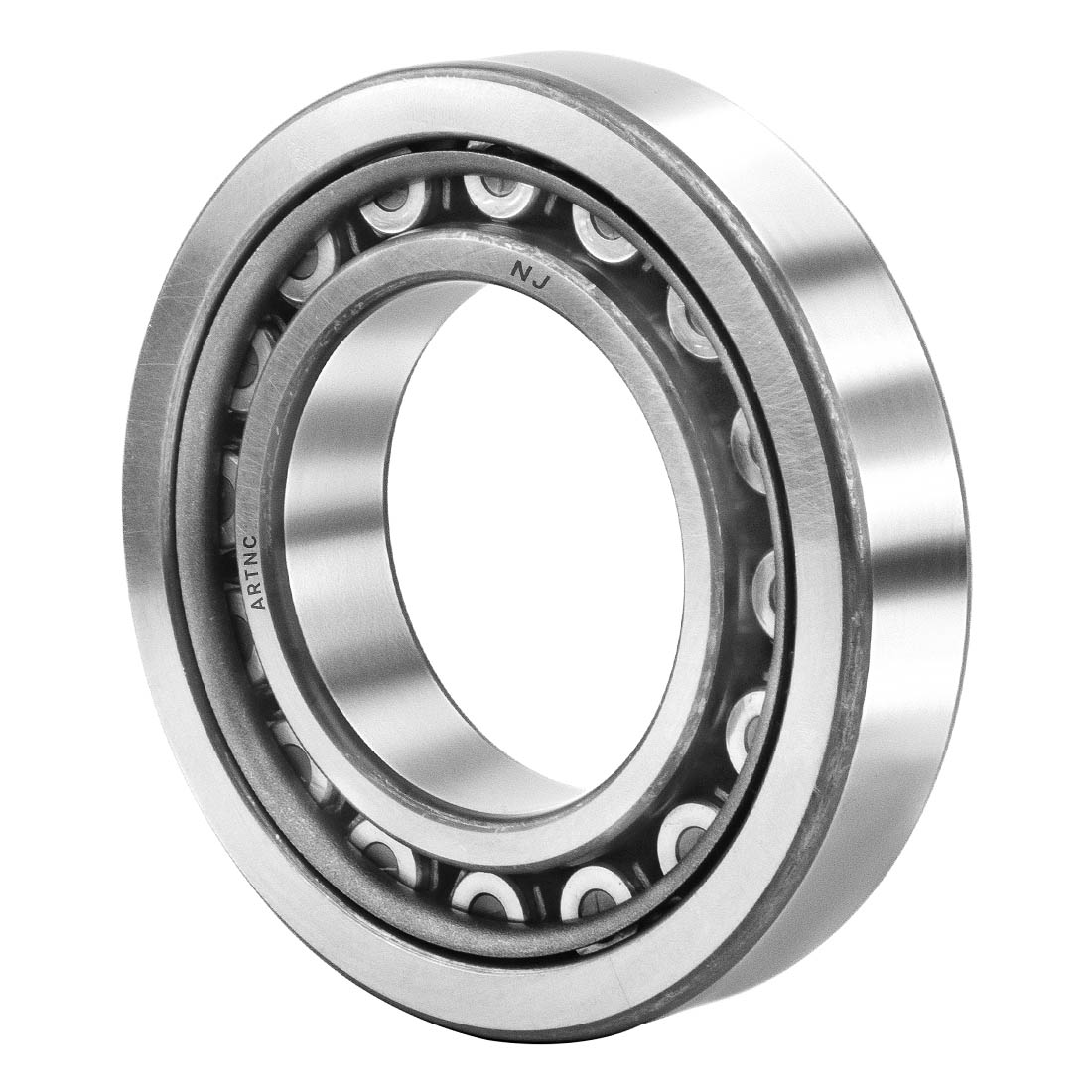

Подшипник NJ 309 ECM/C3, размер 100x45x25 мм

Однорядные цилиндрические роликоподшипники разработаны для работы в условиях значительных радиальных нагрузок и высоких скоростей вращения. Подшипники типа NJ оснащены двумя фланцами на внешнем кольце и одним фланцем на внутреннем, что обеспечивает устойчивость к осевому смещению в одном направлении. Ключевым преимуществом является их разборная конструкция, которая облегчает установку и позволяет производить замену отдельных компонентов подшипника.

• высокая радиальная грузоподъёмность;
• низкий коэффициент трения;
• длительный срок службы;
• осевая фиксация вала в одном направлении;
• разъёмная конструкция.

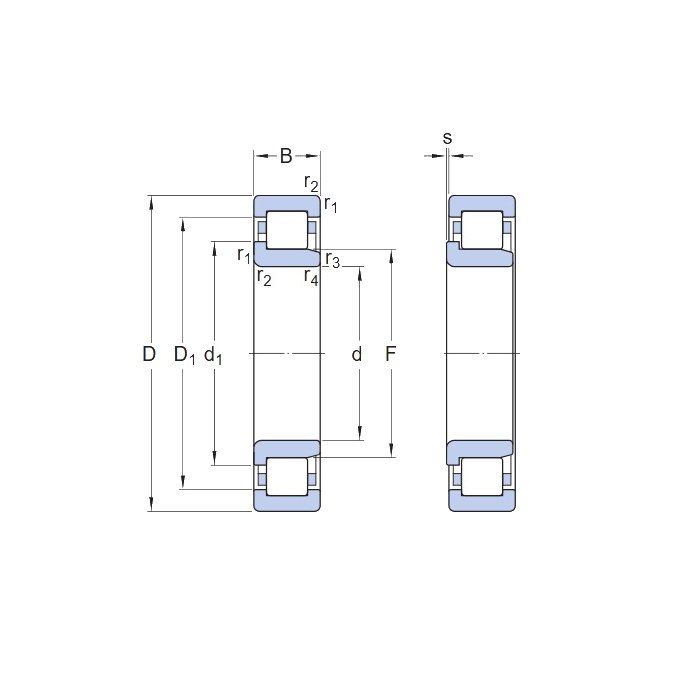

Размеры:

• диаметр отверстия (d): 45 мм;
• наружный диаметр (D): 100 мм;
• ширина (B): 25 мм;
• диаметр заплечика внутреннего кольца (d1): ≈64,4 мм;
• диаметр заплечика наружного кольца (D1): ≈83,2 мм;
• диаметр дорожки качения внутреннего кольца (F): 58,5 мм;
• размер фаски (r1,2): мин. 1,5 мм;
• размер фаски (r3,4): мин. 1,5 мм;
• допустимое осевое смещение (s): макс. 1,7 мм.

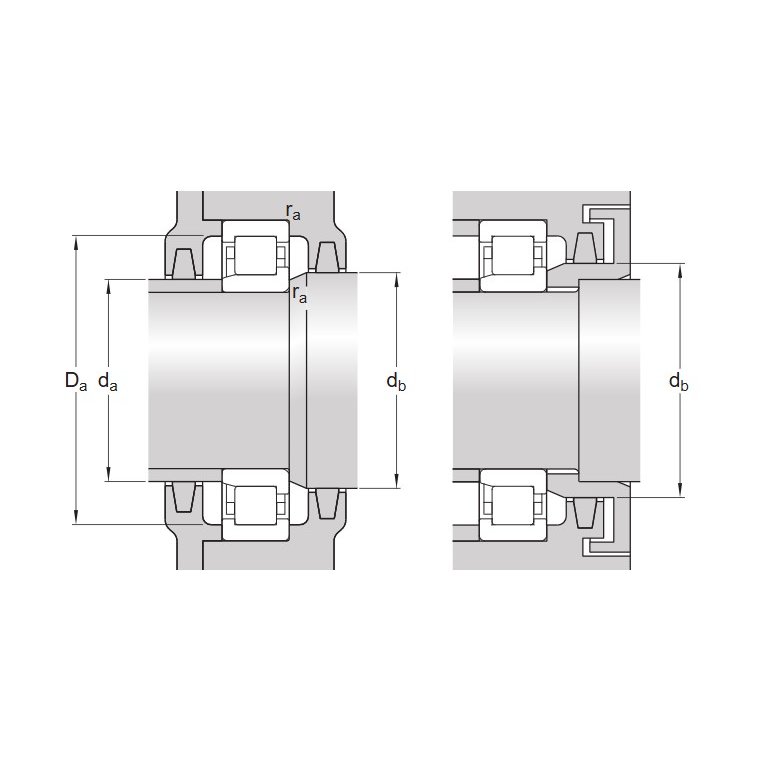

Размеры опоры:

• диаметр распорной втулки (da мин.): 54 мм;
• диаметр распорной втулки (da макс.): 56 мм;
• диаметр опоры на валу (db мин.): 67 мм;
• диаметр опоры корпуса (Da макс.): 91,4 мм;
• радиус галтели (ra макс.): 1,5 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 112 кН;
• номинальная статическая грузоподъёмность (C0): 100 кН;
• предел усталостной прочности (Pu): 12,9 кН;
• номинальная частота вращения: 7500 об/мин;
• предельная частота вращения: 8500 об/мин;
• коэффициент минимальной нагрузки (kr): 0,15;
• предельное значение (e): 0,2;
• расчётный коэффициент (Y): 0,6.
