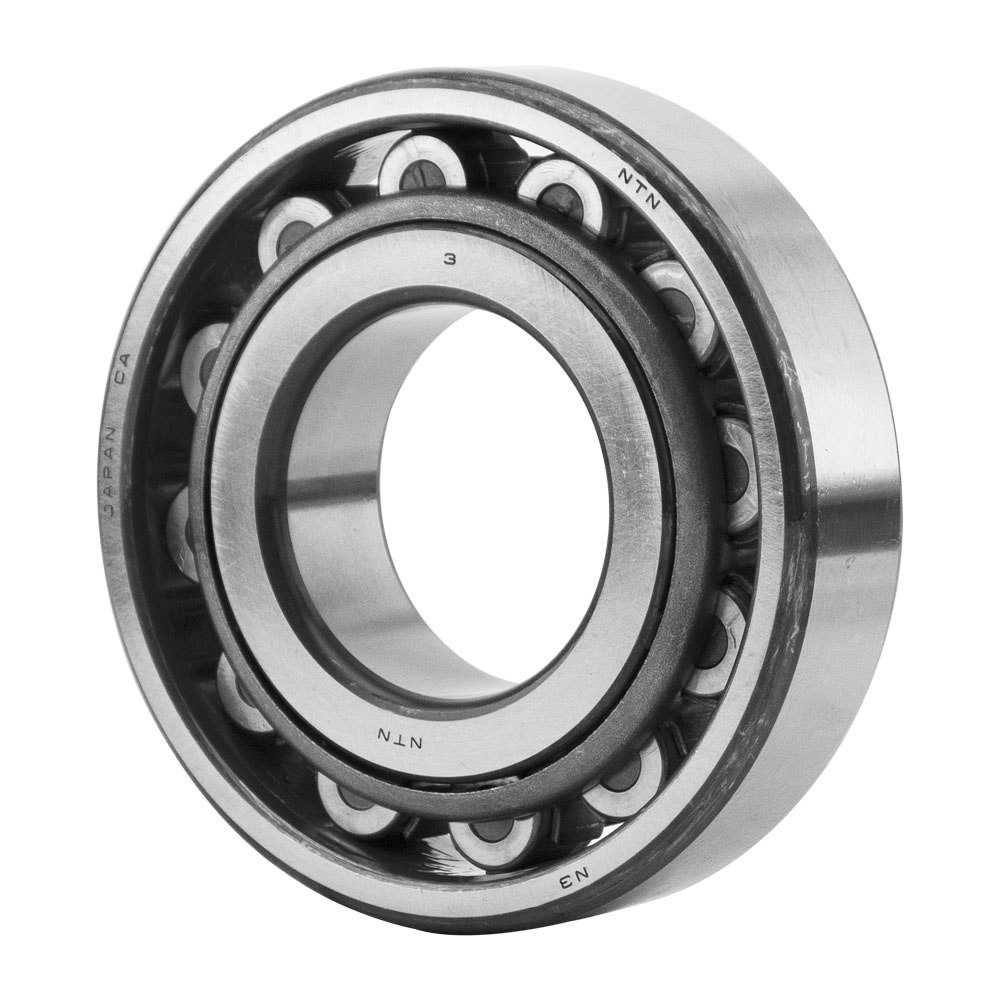

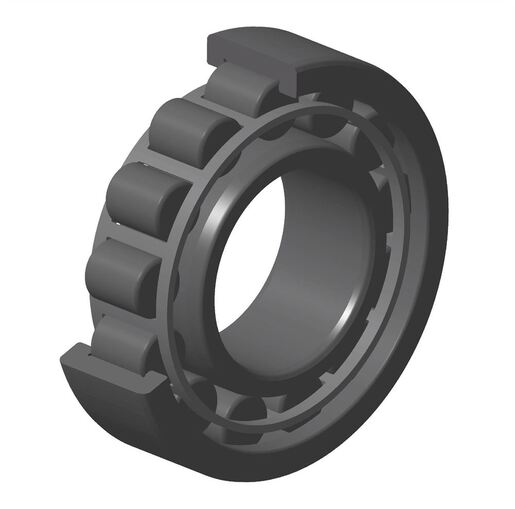

Подшипник NTN N314, размер 70x150x35 мм

Размеры:

• марка: NTN;
• внутренний диаметр (d): 70 мм;
• наружный диаметр (D): 150 мм;
• ширина подшипника/внутреннего кольца (B): 35 мм;
• диаметр описанной окружности роликов (E): 130 мм;
• диаметр вписанной окружности роликов (F): 90 мм;
• наружный диаметр буртика внутреннего кольца (d1): 98 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• минимальный радиус галтели (r1s): 2,1 мм;
• класс радиального зазора: CN;
• вес: 2,65 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 175 кН;
• статическая грузоподъёмность (C0): 168 кН;
• предельная усталостная нагрузка (Cu): 20 кН;
• предельная скорость при смазывании маслом (N lim): 5500 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 4700 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 81 мм;
• максимальный диаметр буртика корпуса (Da max): 139 мм;
• минимальный диаметр буртика малого торца (Db min): 133 мм;
• максимальный проходной диаметр наружного кольца (Dc max): 128 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 2 мм.
