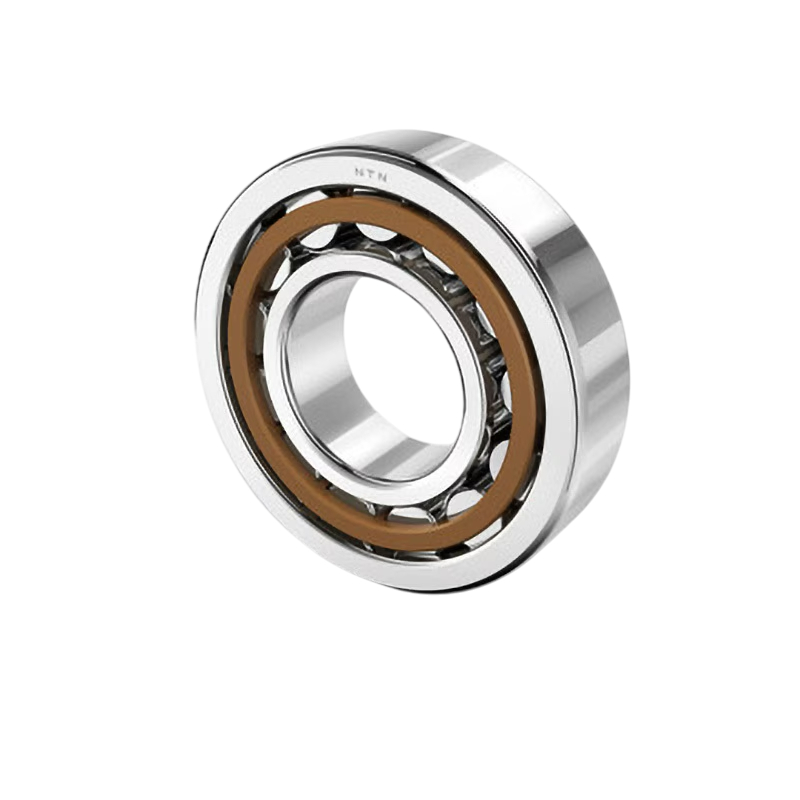

Подшипник NTN NU214EAT2X, размер 70x125x24 мм

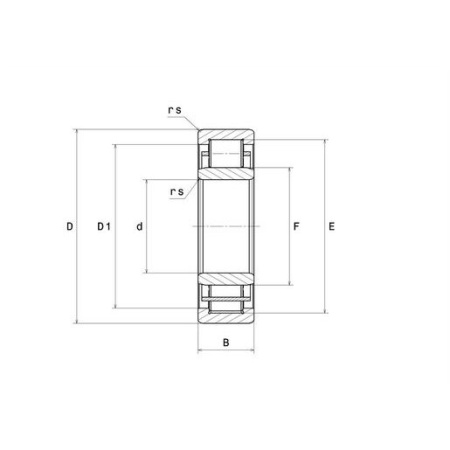

Размеры изделия:

• внутренний диаметр (d): 70 мм;
• наружный диаметр (D): 125 мм;
• ширина подшипника/внутреннего кольца (B): 24 мм;
• диаметр описанной окружности роликов (E): 113,5 мм;
• диаметр вписанной окружности роликов (F): 83,5 мм;
• наружный диаметр буртика внутреннего кольца (d1): 89,5 мм;
• минимальный радиус галтели (rNs): 1,5 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• класс радиального зазора: CN;
• вес: 1,3 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 140 кН;
• статическая грузоподъёмность (C0): 137 кН;
• предельная усталостная нагрузка (Cu): 16,7 кН;
• предельная скорость при смазывании маслом (N lim): 7100 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 5000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

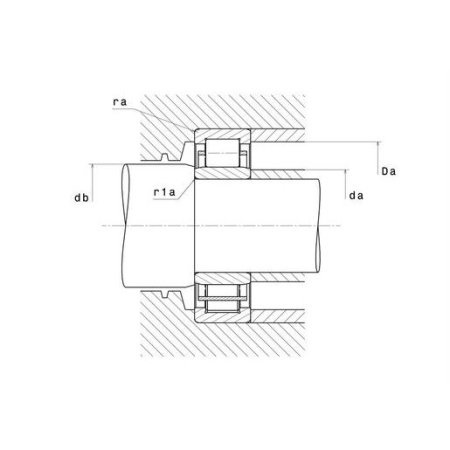

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 78 мм;
• минимальный диаметр проставочной втулки внутреннего кольца (db min): 86 мм;
• максимальный диаметр буртика корпуса (Da max): 117 мм;
• минимальный диаметр буртика малого торца (Db min): 115 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
