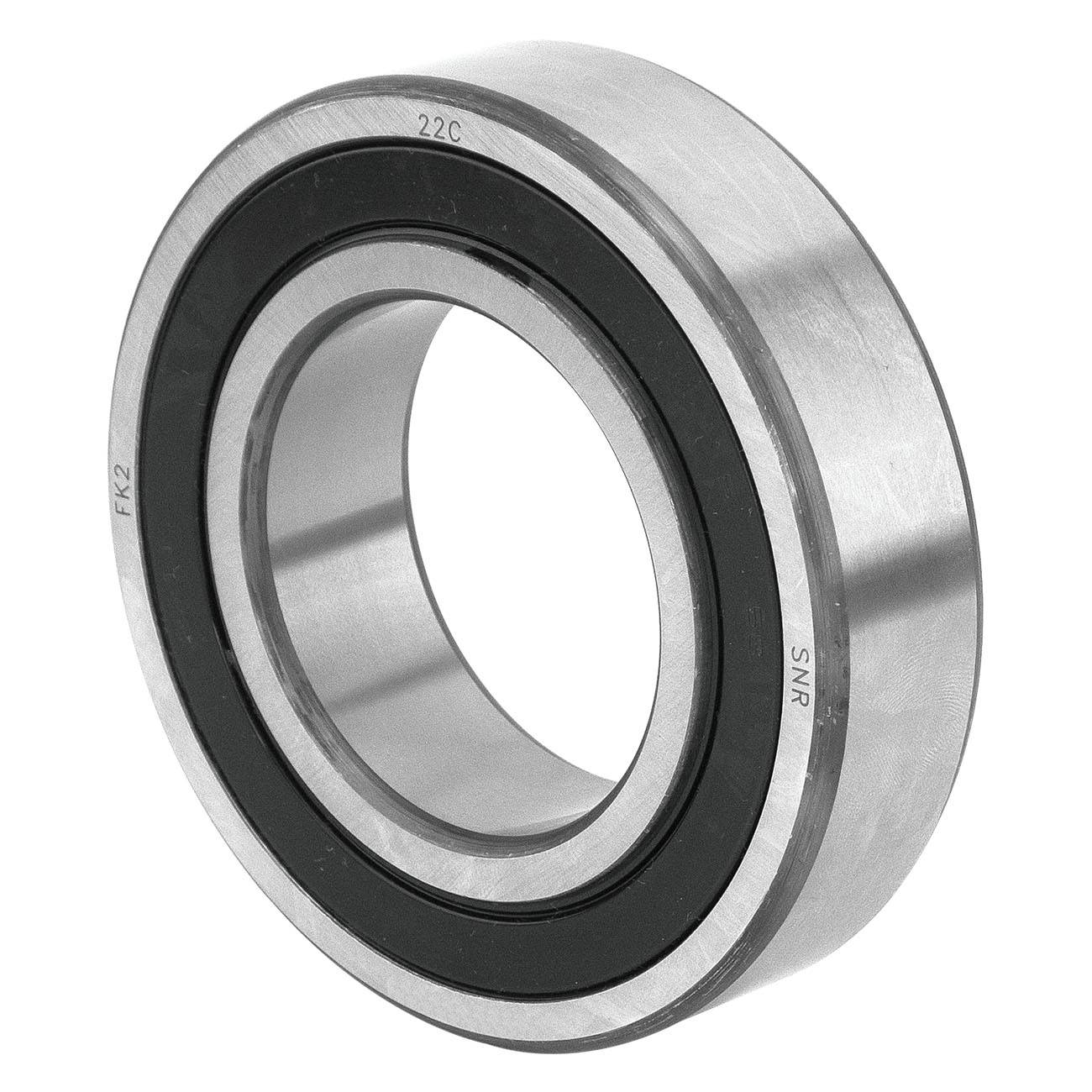

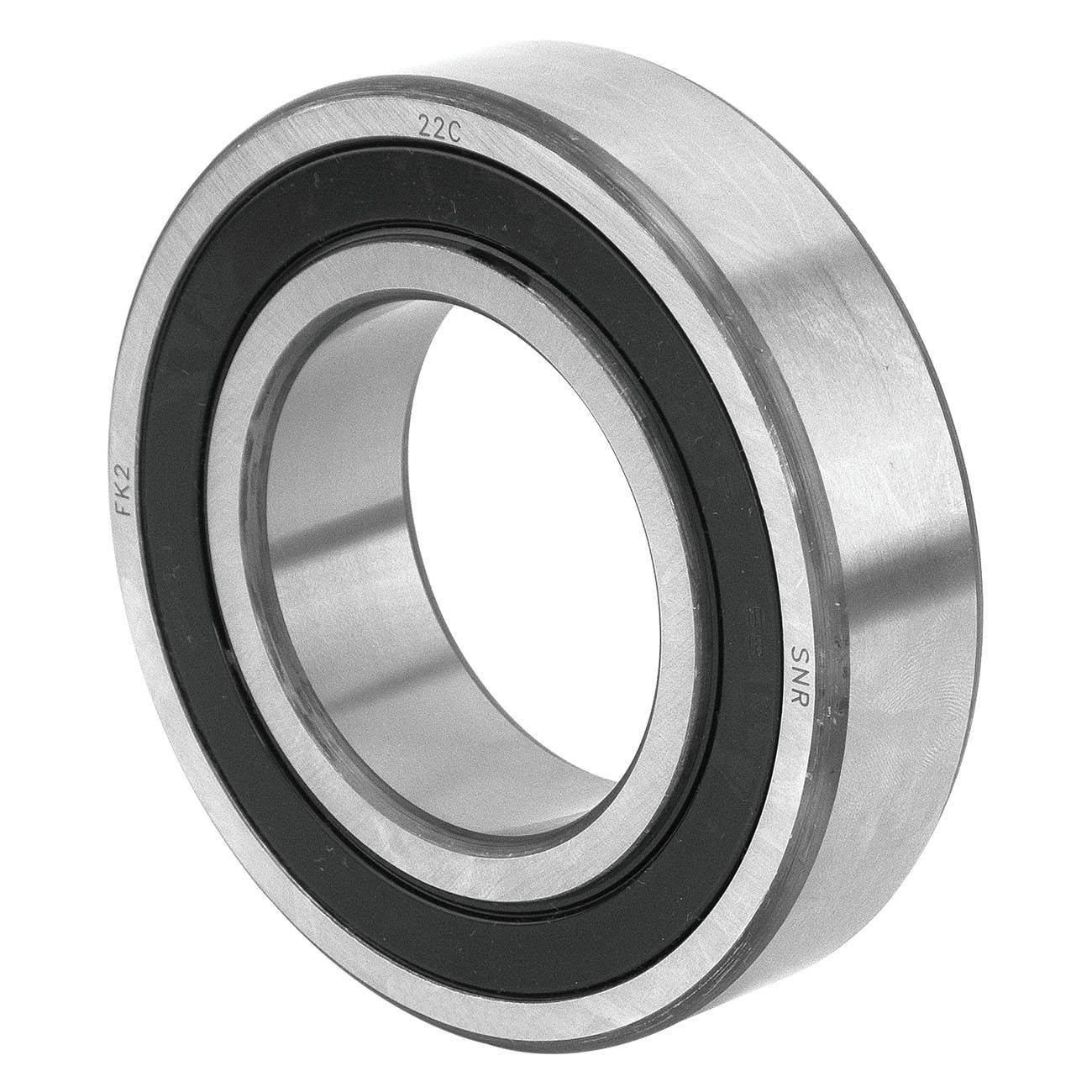

Подшипник SNR 2209KEEG15, размер 45x85x23 мм

Размеры:

• марка: SNR;
• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 85 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• наружный диаметр внутреннего кольца (d1): 53,6 мм;
• внутренний диаметр наружного кольца (D1): 76,5 мм;
• минимальный радиус галтели (rs): 1,1 мм;

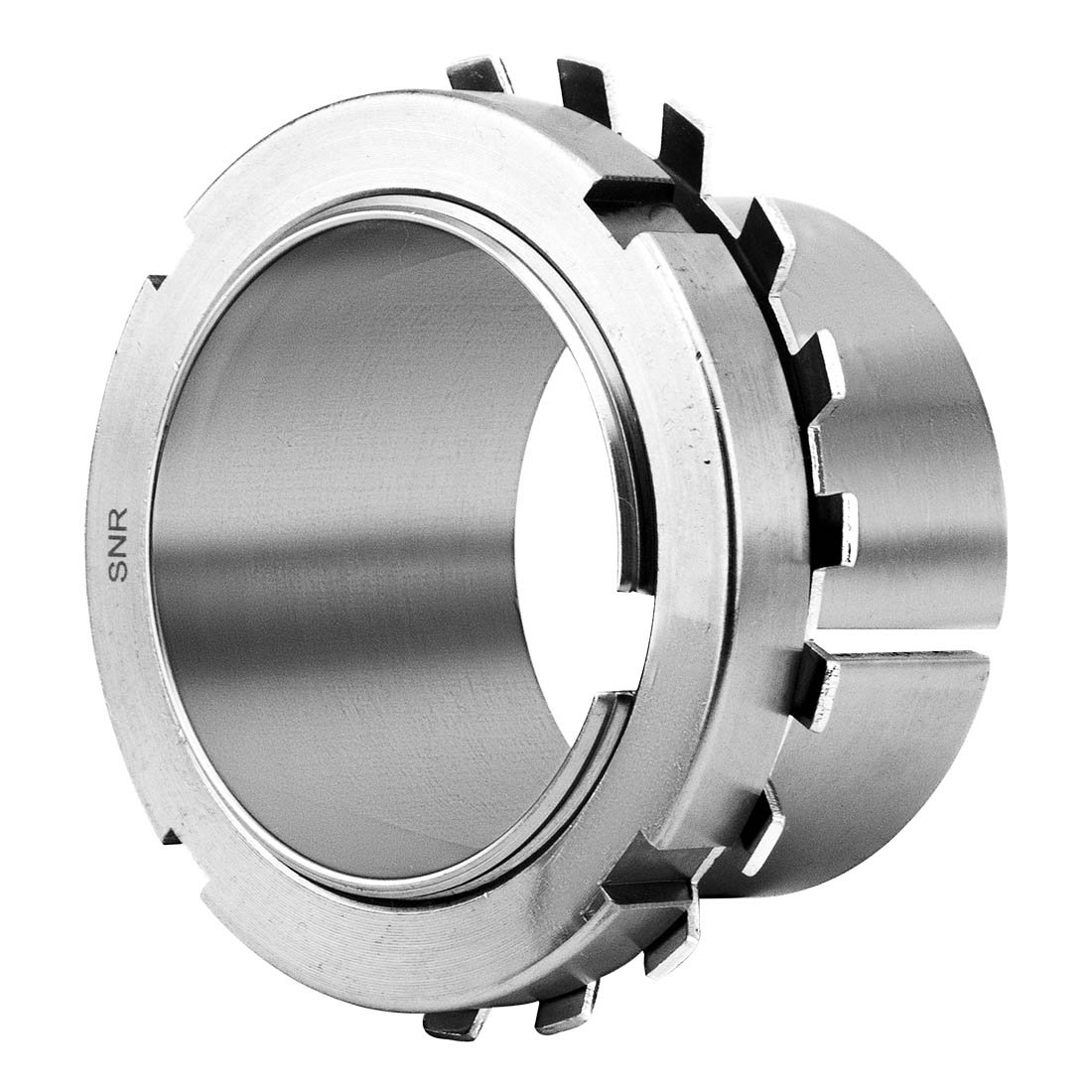

• обозн. втулки: H309;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 0,53 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 21,8 кН;
• статическая грузоподъёмность (C0): 7,3 кН;
• предельная усталостная нагрузка (Cu): 0,33 кН;
• коэффициент (е): 0.21 кН;
• коэффициент статической осевой нагрузки (Y0): 3.18 кН;
• коэффициент осевой нагрузки (Y1): 3.04 кН;
• коэффициент осевой нагрузки (Y2): 4.7 кН;
• предельная частота вращения (N lim): 4500 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 6,828 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 9,172 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 6,614 Гц;
• частота вращения: качающийся элемент (BRF): 3,307 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,427 Гц.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 51,5 мм;
• максимальный диаметр буртика вала (da max): 53 мм;
• минимальный диаметр втулки (db): 50 мм;
• минимальная длина втулки (Ce): 8 мм;
• максимальный диаметр буртика корпуса (Da max): 78,5 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.
