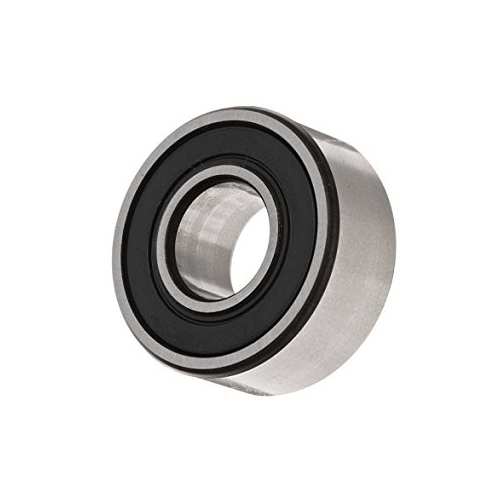

Подшипник 3207-2RS (аналог 3056207), размер 35x72x27 мм

Двухрядные радиально-упорные шарикоподшипники с двухсторонними уплотнениями эквивалентны паре однорядных радиально-упорных подшипников, установленных по О-образной схеме, но имеют меньшую ширину.

В зависимости от типа уплотнения, они способны работать на высоких частотах вращения и лучше подходят для восприятия значительных осевых нагрузок в обоих направлениях по сравнению с радиальными шарикоподшипниками.

Преимущества:

• высокие частоты вращения;
• выдерживают относительно высокие радиальные нагрузки, большие осевые нагрузки в обоих направлениях и опрокидывающие моменты;
• подходят, если требуется жёсткий подшипниковый узел;
• требуют меньше осевого пространства, чем аналогичная пара однорядных радиально-упорных шарикоподшипников;
• встроенное уплотнение увеличивает срок службы подшипника.

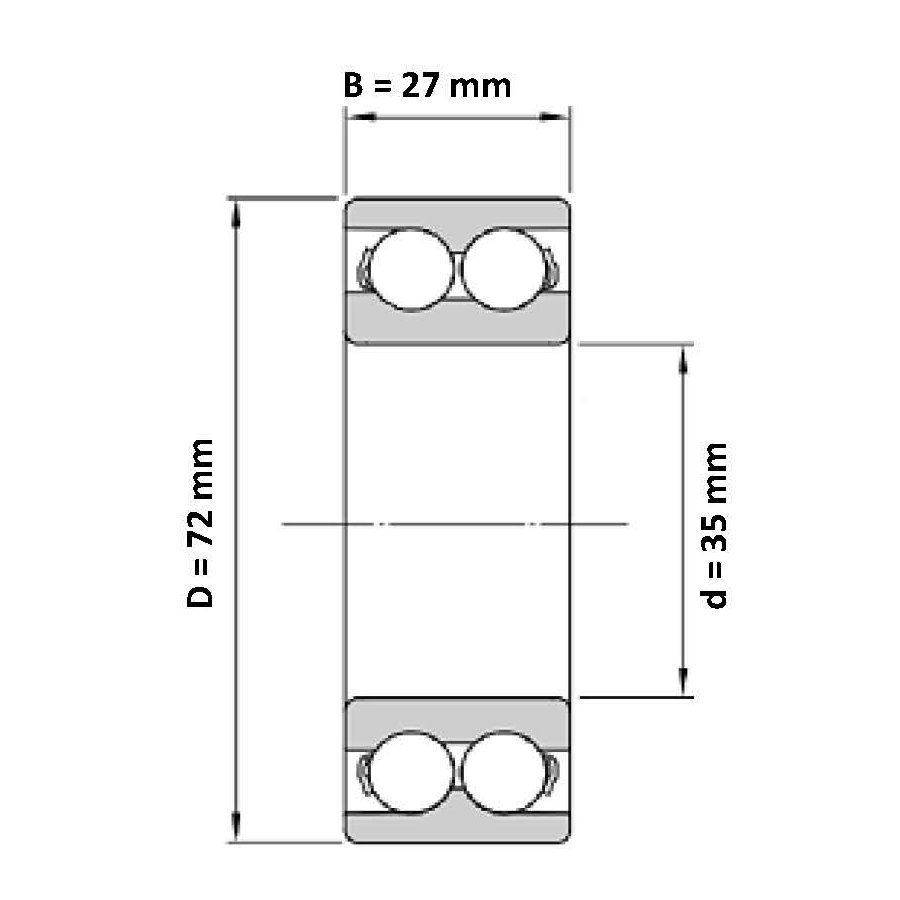

Размеры:

• диаметр отверстия (d): 35 мм;
• наружный диаметр (D): 72 мм;
• ширина (B): 27 мм;
• диаметр выточки на заплечике внутреннего кольца (d2): ≈45.4 мм;
• диаметр выточки на заплечике наружного кольца (D2): ≈63.85 мм;
• размер фаски внутреннего кольца (r1,2): мин. 1.1 мм;
• расстояние до точки (точек) давления (a): 42 мм.

Размеры опоры:

• диаметр опоры на валу (da): мин. 42 мм;
• диаметр опоры на валу (da): макс. 45 мм;
• диаметр опоры в корпусе (Da): макс. 65 мм;
• радиус галтели (ra): макс. 1 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 40.5 кН;
• номинальная статическая грузоподъёмность (C0): 30 кН;
• предел усталостной прочности (Pu): 1.27 кН;
• предельная частота вращения: 6 300 об/мин;
• расчётный коэффициент (kr): 0.06;
• предельное значение (e): 0.8;
• расчётный коэффициент (X): 0.63;
• расчётный коэффициент (Y0): 0.66;
• расчётный коэффициент (Y1): 0.78;
• расчётный коэффициент (Y2): 1.24.
